PDR8500系列保护测控装置
PDR8500系列综合保护装置

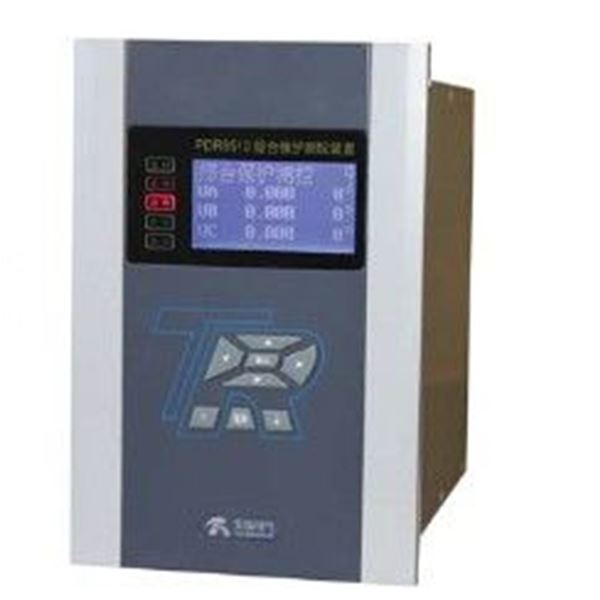

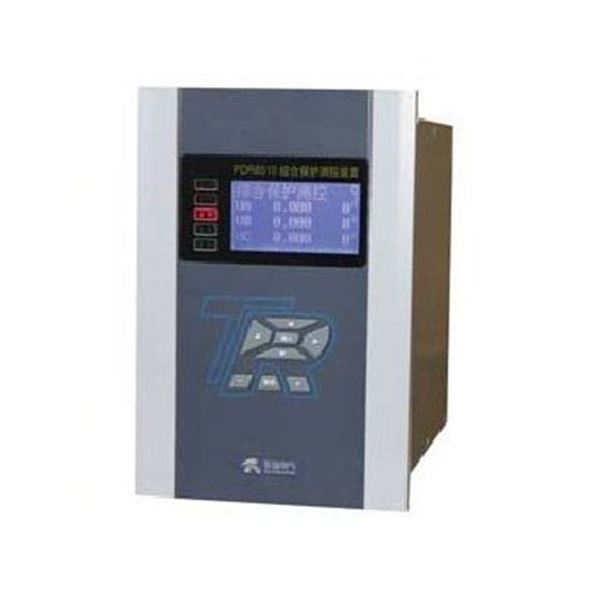

PDR8500系列保护测控装置 $c.title

PDR8500系列保护测控装置适用于35KV及以下电压等级的线路、母联、电容器、电动机、厂用变的保护、测量、控制以及备用电源自投功能，既可以分散在开关柜就地安装，也可以集中组屏安装，提供通讯接口，可以和其它保护、自动化设备一起，通过通讯接口组成自动化系统。


引用标准

  • GB6162-85       《静态继电器及保护装置的电气干扰试验》

  • GB7261-87       《继电器及继电保护装置基本试验方法》

  • GB2887-89       《计算机站场地技术条件》

  • GB 14258-93     《继电保护和安全自动化装置技术规程》

  • GB 50062-92     《电力装置的继电保护和自动化装置设计规范》

  • DL/T 527-2002   《静态继电保护装置逆变电源技术》

  • IE870-5-103     《继电保护信息接口标准》

  • GB /T15145-94   《微机线路保护装置通用技术条件》

  • GB/T16435.1-1996《远动设备及系统和接口（电气特征）》

  • GB /T17626.2    《静电放电抗扰度试验》

  • GB /T17626.3    《射频电磁场辐射抗扰度试验》

  • GB/T17626.4     《电快速瞬变脉冲群抗扰度试验》

  • GB/T17626.5     《浪涌冲击抗扰度试验》

  • GB /T17626.6    《射频场感应的传导骚扰抗扰度试验》

  • GB/T17626.8     《工频磁场抗扰度试验》

  • GB /T17626-1998 《电磁兼容试验和测量技术》

  • GB/T14537-1993  《量度继电器和保护装置的冲击与碰撞试验》


装置特点
技术指标
选型说明

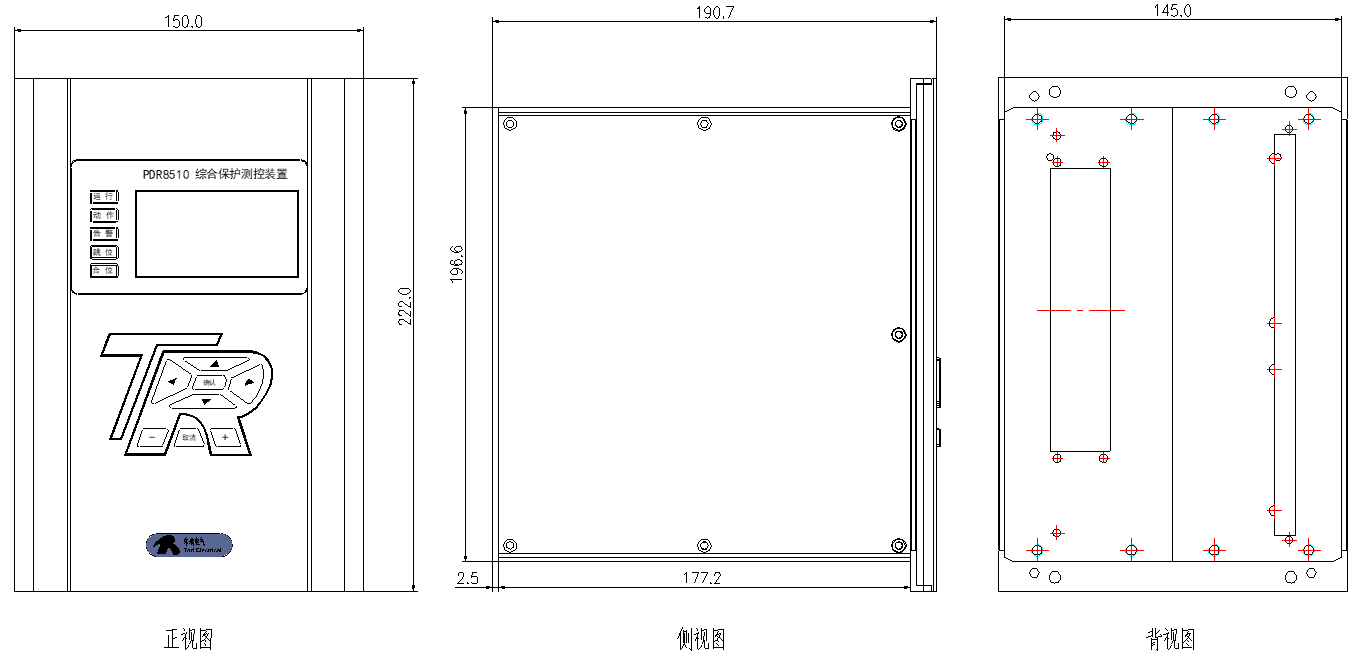

外形、开孔尺寸及安装方式

1） 装置供电电源为交直流通用；

2） 采用全封闭式结构，具有良好的抗震、防尘性能；

3） 小型化设计、体积小、重量轻、外形美观、安装方便；

4） 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便；

5） 完整的异常记录、事件记录、操作记录，所有信息掉电保持；

6） 装置配备1路RS485通讯接口，并集成了MODBUS标准通讯规约；

7） 装置可配备1路以太网通讯接口，采用IEC60870-5-103规约传输故障录波文件；

8） 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能；

9） 具有完整的断路器操作回路。

1.技术参数

技术参数

技术指标

装置工作电源

AC220V、DC220V或DC110V (通用型)，DC48V（定制型）

功率消耗

工作电源：正常工作时，功耗不大于5W；保护动作时，功耗不大于10W

交流电压回路：功耗< 0.5VA/相

交流电流回路：IN =5A时，功耗< 1VA/相；IN=1A时，功耗<0.5VA/相

额定输入技术数据

交流电压：400V 或100V(订货时注明)

交流电流：5A或1A(订货时注明)

频率：50Hz

精确工作范围

电压：0.5V～1.2Un

电流：0.08In～20In

频率：0.9Fn～1.1Fn

时间：0～100s

保护部分精度

定值误差 ≤±5%

时间误差<±5%整定时间或35ms

整组动作时间误差≤35ms

频率误差≤±1%

测控部分精度

交流量误差≤±0.5%

有功无功误差≤±1%

温度测量误差≤±1.5℃

频率误差≤±1%

开关量输入

输入类型：无源

光电隔离输入数量：8路

操作电源：AC220V、DC220V、DC110V或DC48V（订货时注明）

开出接点

输出类型:无源(空接点)

触点额定载流容量：250VAC/5A或220VDC/5A

数字通讯接口

接口数目：1路

通讯接口类型：RS485或以太网

传输方式：异步

通讯协议：MODBUS或IEC60870-5-103

通讯介质：双绞线或超五类线


2.环境参数

  1. 电气环境

    1. 绝缘电阻

      在正常试验大气条件下，装置的带电电路部分和非带电金属及外壳之间，以及电气无联系的各电路之间，用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下，各回路绝缘电阻应不小于100MΩ。

    2. 介质强度

      在正常试验大气条件下，装置能承受频率为50Hz，试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。

    3. 冲击电压

      在正常试验大气条件下，装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。

    4. 脉冲群干扰

      装置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级， 试验电压共模2.5kV， 差模1kV。

    5. 辐射电磁场干扰

      装置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验，即试验场强为10V/m。

    6. 静电放电干扰

      装置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中规定的严酷等级为IV级，即接触放电试验电压为8kV、允许偏差±5%，空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。

    7. 快速瞬变干扰

      装置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中规定的严酷等级为IV级快速瞬变干扰试验，即试验电压为4kV，允许偏差±10%。

  2. 自然环境

    工作温度：-25℃～70℃
    存储温度：-40℃～+85℃
    湿度：5～95%RH

  3. 机械环境

    1. 工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应；

    2. 运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。

装置型号

装置名称

适用范围

主要功能

PDR8510

综合保护测控装置

35KV及以下电压等级进线柜、母联柜，及变压器、电容器馈出柜的综合保护测控



保护功能：三段相间过流定时限保护、反时限过流保护、过负荷保护、三相一次重合闸保护、重合闸加速保护、相间充电保护、两段式负序过流保护、零序过流保护、过压保护、低压保护、零序过压保护、3路非电量保护等：

遥测功能：三相电压、零序电压、三相电流(测量、保护)、零序电流、有功功率、无功功率、功率因数、频率等参数；

遥信功能：标配8路开入量采集(可扩展到24路，外加电源：DC110V、DC220V、DC48V、AC220V等):

控制功能：具有完整的断路器操作回路(遥控或手动分合闸),还具有自保持及防跳功能，分合闸电流自适应功能：标配一路RS485接口，支持MODBUS-RTU协议，可进行遥控分合断路器(在远控权限下);

辅助指示和状态输出：跳位、合位、告警、动作指示，和保护告警、保护动作、装置异常输出等；

PDR8510L1路以太网接口/MODBUS-TCP规约，记录并存储16组故障录波文件，其余同上

PDR8520

电动机保护测控装置

35kV及以下电压等级异步电动机馈出柜的综合保护测控

保护功能：启动时间过长保护、两段式定时限相间过流保护、两段式负序过流保护、过负荷保护、零序过流保护、过压保护、低压保护、零序过压保护、3路非电量保护等：

遥测功能：三相电压、零序电压、三相电流(测量、保护)、零序电流、有功功率、无功功率、功率因数、频率等参数；

遥信功能：标配8路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等):

控制功能：具有完整的断路器操作回路(遥控或手动分合闸),还具有自保持及防跳功能，分合闸电流自适应功能：标配一路RS485接口，支持MODBUS-RTU协议，可进行遥控分合断路器(在远控权限下);

辅助指示和状态输出：跳位、合位、告警、动作指示，和保护告警、保护动作、装置异常输出等：

PDR8520L1路以太网接口/MODBUS-TCP规约，记录并存储16组故障录波文件，其余同上

PDR8530

电动机差动保护装置

35kV及以下电压等级异步电动机馈出柜的差动保护，配套1台PDR8520电动机保护测控装置共同构成异步电动机完整的全套保护与测控功能

保护功能：差动速断保护、比率差动保护、TA断线保护、4路非电量保护；

遥测功能：采集电动机机端和中性端三相电流数据；

遥信功能：11路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等):

控制功能：差动或非电量跳机端断路器；标配一路RS485接口/MODBUS-RTU协议，用于遥测、遥信，不作遥控：

辅助指示和状态输出：保护告警、保护动作指示和输出：

PDR8540

变压器差动保护装置

35kV及以下电压等级大容量变压器馈出柜的差动保护，再配套2台PDR8550变压器后备保护测控装置(高后备、低后备),共同构成变压器完整的全套保护与测控功能

保护功能：差动速断保护、比率差动保护、二次谐波制动保护、TA断线保护、6路非电量保护；

遥测功能：采集变压器高低压侧三相电流数据；

遥信功能：11路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等);

控制功能：差动或非电量跳高低压侧断路器；标配一路RS485接口/MODBUS-RTU协议，用于遥测、遥信，不遥控；

辅助指示和状态输出：保护告警、保护动作指示和输出；

PDR8550

变压器后备保护测控装置

35kV及以下电压等级大容量变压器馈出柜的后备保护，配套PDR8540变压器差动保护装置，共同构成变压器完整的全套保护与测控功能

保护功能：三段相间过流定时限保护、过负荷保护、过负荷闭锁有载调压、过负荷启动风冷、零序过流保护、低压保护、过压保护、零序电压保护等；

遥测功能：三相电压、零序电压、三相电流(测量、保护)、零序电流、有功功率、无功功率、功率因数、频率等参数；

遥信功能：11路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等);

控制功能：具有完整的断路器操作回路(手动分合闸+遥控合闸);标配一路RS485接口，支持MODBUS-RTU协议，可进行遥合断路器(在远控权限下);

辅助指示和状态输出：跳位、合位、告警、动作指示，和保护告警、保护动作、装置异常输出等；

PDR8560

备用电源自投装置

35kV及以下电压等级2路进线+母联柜备用母线电源自投及自复

备投方案：母联备投+自复、双路电源的互为备投、主备电源备投+自复；

遥测功能：采集I母和Ⅱ母的三相电压、进线I和进线Ⅱ的AB线电压、进线I和进线Ⅱ的A相电流；

遥信功能：11路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等);

控制功能：根据备投逻辑和检测状态，自动跳合2路进线+母联柜断路器；标配一路RS485接口/MODBUS-RTU协议，用于遥测、遥信，不遥控；

辅助指示和状态输出：保护告警、备投动作指示和输出；

PDR8570

电压监测装置

35kV及以下电压等级两段母线电压监测

保护功能：过压保护、低压保护、失压判断保护、接地保护、PT断线告警；

遥测功能：采集I母和Ⅱ母的三相电压、两段母线的零序电压；

遥信功能：11路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等);

控制功能：I母和Ⅱ母电压异常输出提示，一般不作控制；标配一路RS485接口/MODBUS-RTU协议，用于遥测、遥信；

辅助指示和状态输出：保护告警指示和输出；

PDR8580

PT并列监测装置

35kV及以下电压等级两段PT母线并列以及电压监测

保护功能：过压保护、低压保护、接地保护、PT断线；

遥测功能：采集I母和Ⅱ母的三相电压、两段母线的零序电压；

遥信功能：11路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等);

控制功能：遥控或手动并列、解列；标配一路RS485接口/MODBUS-RTU协议，用于遥测、遥信、遥控；

辅助指示和状态输出：保护告警、并列动作指示和输出；

PDR8590

发电机差动保护装置

50MW及以下容量发电机的差动保护，配套1台PDR8520电动机保护测控装置共同构成异步发电机完整的全套保护与测控功能

保护功能：差动速断保护、比率差动保护、TA断线保护、5路非电量保护；

遥测功能：采集发电机机端和末端三相电流数据；

遥信功能：11路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等);

控制功能：差动或非电量跳机端断路器；标配一路RS485接口/MODBUS-RTU协议，用于遥测、遥信，不用作遥控；

辅助指示和状态输出：保护告警、保护动作指示和输出；

PDR8000-DL

变配电综合监控系统

35KV及以下电压等级的配电站配电系统管理


2023-03-10_225515

2023-03-10_225526

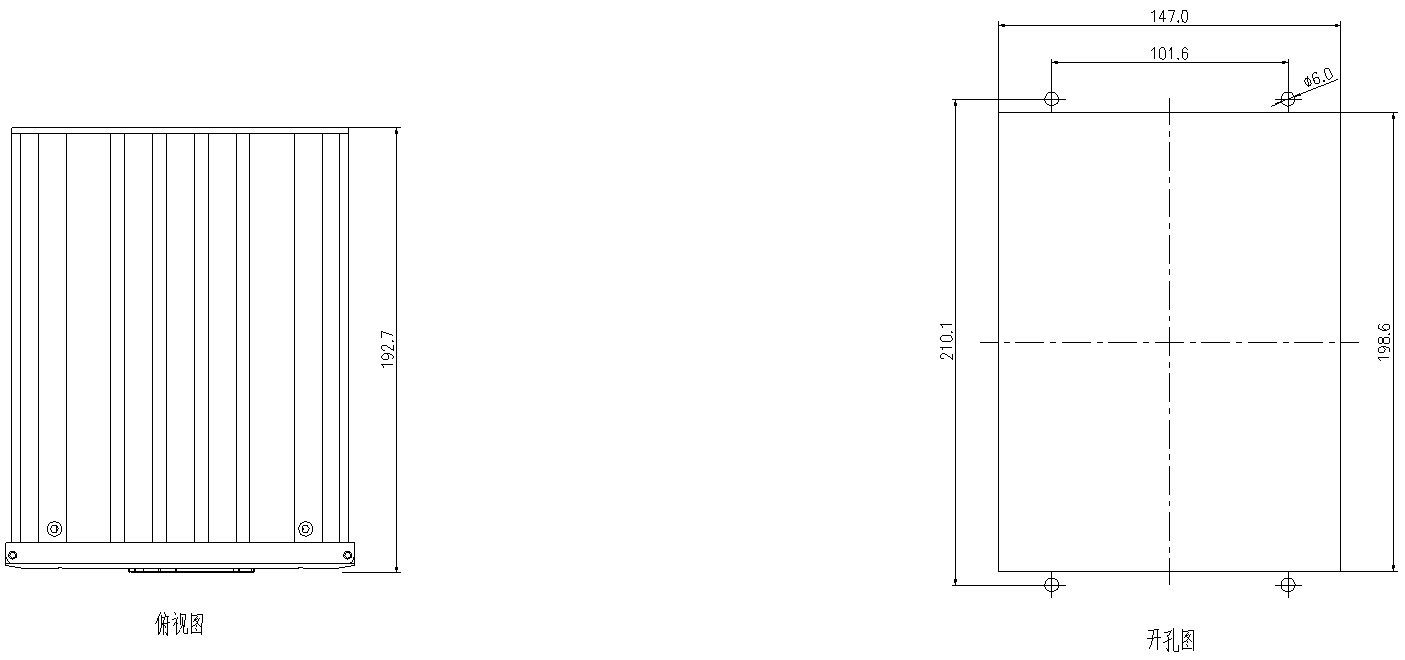

安装方式：屏面嵌入式安装。在面板上开一个147mm(横向)×198.6mm（纵向）的矩形孔以及四个孔距为101.6mm(横向)×210.1mm（纵向）的Φ6的安装孔，从正面装入装置后，再从背面用4个装置配套的M5螺丝固定即可。
