PD20KL系列智能型低压线路保护测控装置(以下简称PD20KL或保护测控装置)是我公司针对低压线路的各种故障特性而研发的新一代智能型低压测控装置;是一款具有极高性价比,稳定可靠,集继电器保护、测量、控制、通讯为一体的低压测控装置。测控装置通过采集受保护回路中三相电流,三相线电压,接地电流等数据,将这些数据计算后和测控装置记录的各种保护功能整定信息进行比较,当符合保护动作条件时,驱动继电器输出,从而达到可靠保护低压线路的目的。
PD20KL保护测控装置由测控装置主机、三相电流互感器MCT两部分组成。测控装置可以实现测量功能、保护功能、分/合闸控制功能和远程通讯功能。PD20KL以通讯功能作为远程管理的重要手段,支持MODBUS-RTU通讯总线协议。
PD20KL智能型低压线路保护测控装置符合以下安全标准:
GB/T14048.1-2012 低压开关设备和控制设备 总则;
GB/T14048.5-2008 低压开关设备和控制设置 控制电路电器和开关元件 第1部分:机电式控制电路电器
可用于0.66KV及以下电压等级各种电流规格馈出线路的全面保护;
PD20KL配套MCT(三相一体式电流互感器),最大电流规格达到400A;
智能型低压线路保护测控装置通过监测低压PC(Power Center)回路的电流、电压、漏电电流等参数,与低压进线、馈线回路的断路器配合,实现分合闸操作与监控管理;可选配漏电跳闸,欠压报警或跳闸,三段式过流保护等功能,对馈线回路实现完善的保护;
采用宽温型汉化LCD以及高亮指示灯结合显示运行状态及数据;
可编程设置,可在现场方便地更改整定电流、保护定值等参数;
可选配1路RS485通讯接口,采用MODBUS-RTU协议与后台组网通讯
可选配1路DC4~20mA模拟量变送输出到后台工控机;
提供6路开关量输入采集和3路继电器输出,满足低压线路的智能保护测控要求;
电源电压:AC/DC85V~265V(交直流通用,宽范围),方便设计应用;
测控装置采用面板开孔屏装方式(开孔尺寸为76mm×76mm);
具有32次故障事件记录功能、有功/无功电度计量功能。

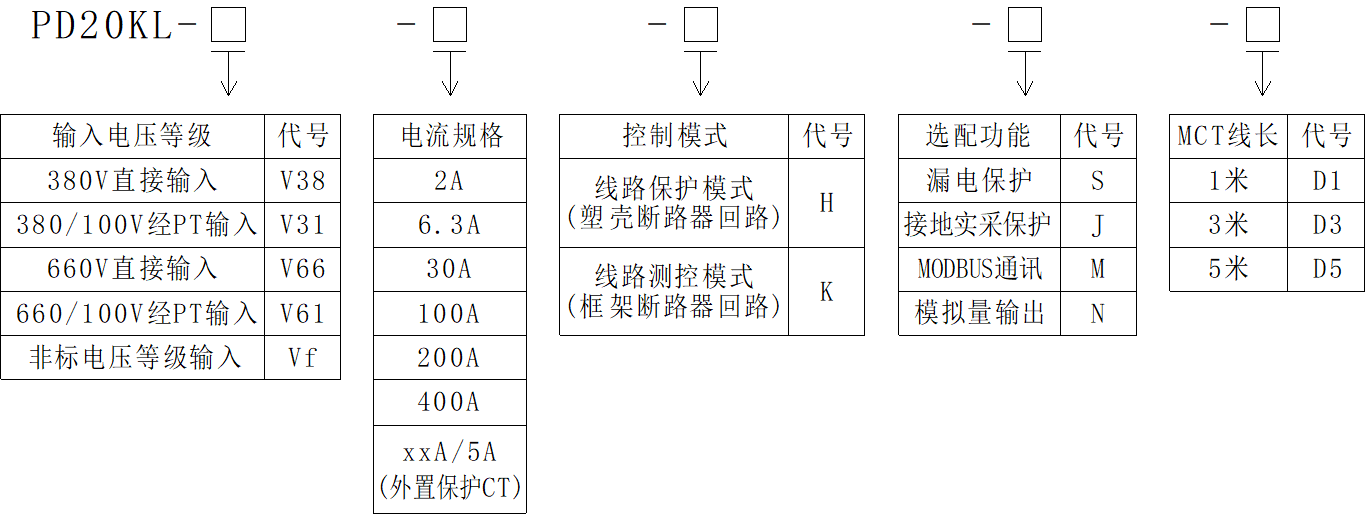

注1:测控装置“电流规格”应略大于线路设计电流,当线路设计电流>400A或采用框架断路器时,需外置二次电流为5A的保护型电流互感器(A、B、C三相各一个,选型资料见P58页);
注2:选配功能可同时选择多种(其中“漏电实采保护S”、“接地实采保护J”和“接地故障合成计算保护”三选一,默认配置“接地故障合成计算保护”);
注3:测控装置配套的三相电流互感器(MCT)连接线长度,标配1米,可选1米、3米、5米三种长度。
技术参数 | 技术指标 | |
测控装置辅助工作电源 | AC/DC85V~265V(交直流通用,宽范围) | |
测控装置适用电压系统 | AC380V、AC660V(50Hz或60Hz,经PT则标注为AC380V/100V、AC660V/100V) | |
测控装置功耗 | 正常工作时≤8W,保护启动时≤12W | |
测控装置电流规格 | 2A(适用电流范围:0.5A~2A) | 选用400A及以下电流规格的测控装置(框架断路器回路除外),主回路三相电缆同方向分别穿过测控装置配套的相应规格电流互感器MCT的A、B、C三相孔中,不需另配电流互感器 |
6.3A(适用电流范围:2A~6.3A) | ||
30A(适用电流范围:6.3A~30A) | ||
100A(适用电流范围:30A~100A) | ||
200A(适用电流范围:80A~200A) | ||
400A(适用电流范围:160A~400A) | ||
xxA/5A(适用电流范围:大于400A的回路或采用框架断路器控制的回路) | 选用400A以上电流规格的测控装置时,主回路的三相线一次穿过变比为5A的三个外置电流互感器,将CT二次侧5A电流线同向一匝穿过测控装置MCT。 | |
继电器输出触点 | 3路继电器输出 | 继电器触点容量:AC 250V/5A |
开关量输入 | PD20KL具有6路光耦隔离的开关量输入(DI定义可设置),外接无源干节点。 | |
正常使用环境 | 工作温度 | -25℃~+55℃ |
相对湿度 | 5%~93%不结露 | |
海拔 | ≤2500m |
形式功能 | 功能配置 | ||
标准配置 | 增选配置 | ||
线路保护功能 | 电流速断保护(低电压闭锁过流一段) | √ | |
电流限时速断保护(低电压闭锁过流二段) | √ | ||
过电流保护(过流三段) | √ | ||
过负荷保护 | √ | ||
接地故障合成计算保护 | √ | ||
弹簧未储能告警 | √ | ||
工艺联锁(外部故障联跳) | √ | ||
PT 断线告警 | √ | ||
漏电保护/接地故障实采保护(需配剩余电流/接地电流互感器) | √ | ||
过压保护 | √ | ||
欠压保护 | √ | ||
控制模式 | 线路保护模式 | √ 可编程 | |
线路测控模式 | |||
数字通讯 | RS485接口,通讯协议:MODBUS-RTU | √ | |
开关量输入 | 标配6路DI | √ | |
继电器输出 | 标配3路DO | √ | |
模拟量输出 | 一路DC4~20mA模拟量变送输出,参数可编程 | √ | |
发光管指示 | 分位、合位、故障指示 | √ | |
测量显示 | 三相电流、接地电流、三相电流不平衡率、三相线电压、频率、功率因数、有功功率、无功功率、电能 | √ | |
漏电电流 | √ | ||
保护定值设定 | 各种保护定值查询、整定 | √ | |
系统参数设置 | 额定电流、系统时间等参数可手动设置 | √ | |
故障记录 | 记录多达32次最近发生的故障信息,分辨率1s | √ |

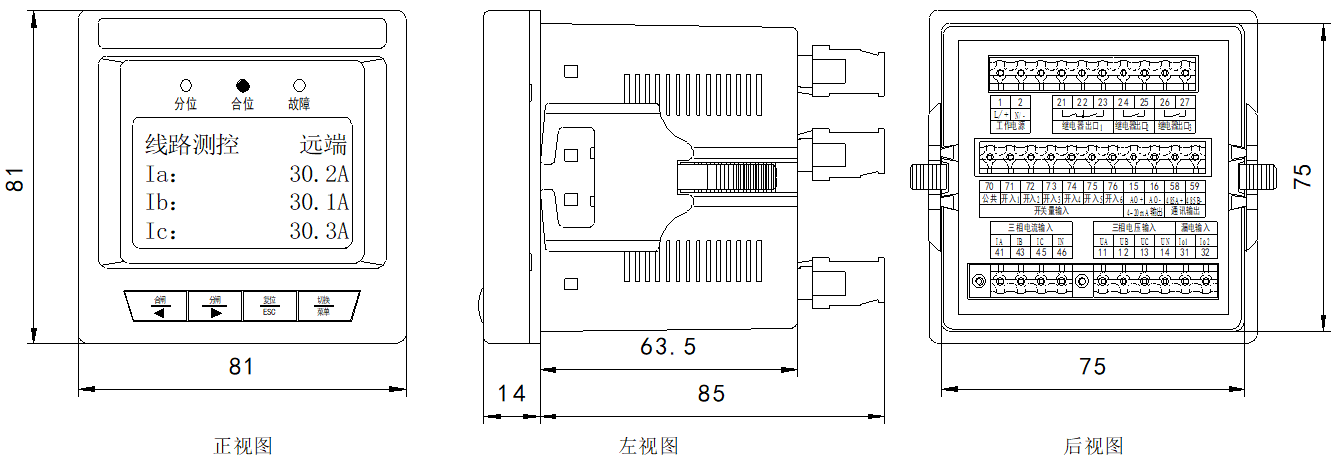

● 测控装置主机外形尺寸(单位:mm)
● 测控装置主机安装方式:

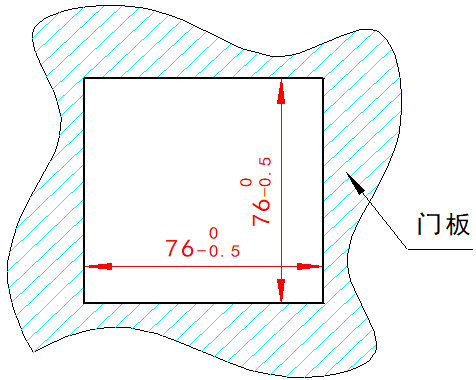

PD20KL线路测控装置,采用面板嵌入式安装方式,在配电柜门板上预先开一个76×76mm的方孔,拔下测控装置两侧的固定卡,把测控装置从门板正面放入安装孔中,再用配套的固定卡插入装置两侧的卡槽,然后前推,把测控装置可靠地固定在门板上。

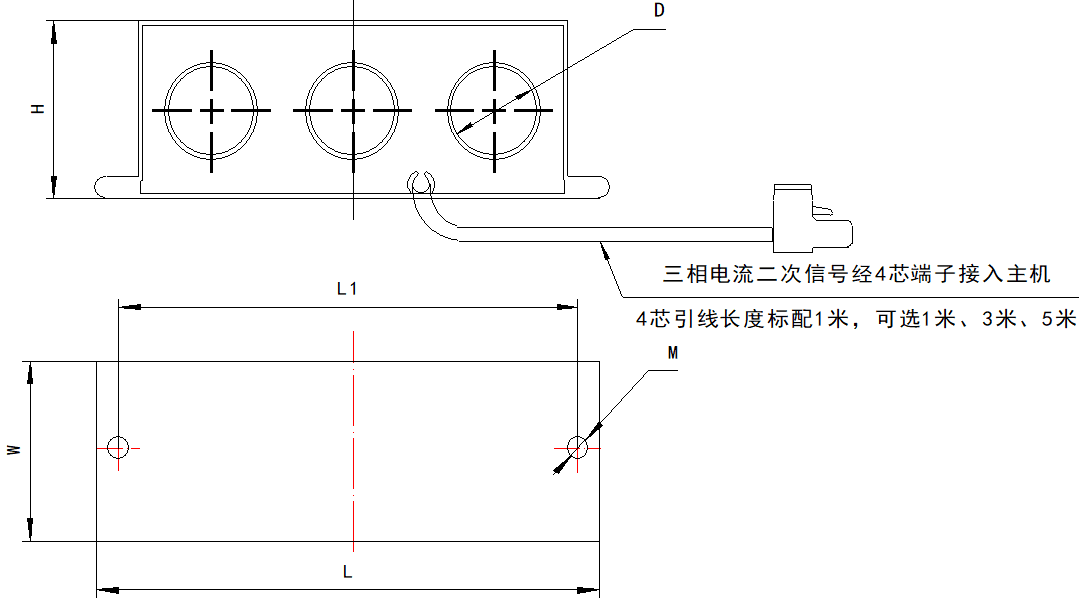

● 配套三相一体式电流互感器(MCT)外形尺寸及安装方式:
规格型号 | 外形尺寸 | 穿孔尺寸 | 安装尺寸 | 安装方式 | 配套侧控装置电流规格 | |||
L | W | H | D | L1 | M | |||
MCT6.3 | 100 | 28 | 38 | Φ9.5 | 91 | 4 | 螺栓安装 | 主回路直接接入:2A、6.3A 主回路经外置CT:1A、5A |
MCT30 | 108 | 30 | 40 | Φ15 | 100 | 4 | 螺栓安装 | 主回路直接接入:30A |
MCT100 | 116 | 42 | 45 | Φ20 | 108 | 4.5 | 螺栓安装 | 主回路直接接入:100A |
MCT200 | 157 | 33 | 63 | Φ25 | 146 | 4 | 螺栓安装 | 主回路直接接入:200A |
MCT400 | 142 | 50 | 135 | Φ40 | 121×53 | 4.5 | 螺栓安装 | 主回路直接接入:400A |
配套三相一体式互感器(MCT)分5种规格型号:
1、MCT6.3(D=9.5mm),适用于2A、6.3A(三相主回路电缆同方向一次穿过3个Ф9.5mm穿线孔),以及大于400A回路的外置CT输入信号1A、5A(三相外置CT的二次线,同方向一匝穿过3个Ф9.5mm穿线孔);
2、MCT30(D=15mm),适用于30A(三相主回路电缆同方向一次穿过3个Ф15mm穿线孔);
3、MCT100(D=20mm),适用于100A(三相主回路电缆同方向一次穿过3个Ф20mm穿线孔);
4、MCT200(D=25mm),适用于200A(三相主回路电缆同方向一次穿过3个Ф25mm穿线孔)。
5、MCT400(D=40mm),适用于400A(三相主回路电缆同方向一次穿过3个Ф40mm穿线孔)。
注:当电流>400A或采用框架断路器时,需外置二次电流为5A的保护型电流互感器(A、B、C三相各一个),二次5A电流信号按MCT穿孔定义、同方向一匝穿过侧控装置三相电流互感器MCT6.3,CT变比可以在侧控装置内设置。
三相电流互感器安装方式:在柜内合适的位置开两个间距为L1的Φ4.5mm圆孔,用两个M4螺栓,配合螺母、弹垫等把三相电流互感器固定住。
● 端子定义(具体见相对应接线图):
端子编码 | 端子定义 | 注释 | 初始状态 |
1 | L+ | 工作电源正极 | / |
2 | N- | 工作电源负极 | / |
21 | DO1 | 继电器出口1 | 常闭(21#-22#) 常开(23#-22#) |
22 | |||
23 | |||
24 | DO2 | 继电器出口2 | 常开 |
25 | |||
26 | D03 | 继电器出口3 | 常开 |
27 | |||
70 | DICOM | 开关量输入公共端 | / |
71 | DI1 | 开关量输入1 | / |
72 | DI2 | 开关量输入2 | / |
73 | DI3 | 开关量输入3 | / |
74 | DI4 | 开关量输入4 | / |
75 | DI5 | 开关量输入5 | / |
76 | DI6 | 开关量输入6 | / |
15 | AO+ | 4~20mA模拟量输出+ | / |
16 | AO- | 4~20mA模拟量输出- | / |
58 | 485A+ | RS485通讯 | / |
59 | 485B- | ||
41 | IA | 三相电流输入 (4芯端子直插) | / |
43 | IB | / | |
45 | IC | / | |
46 | IN | / | |
11 | UA | A相电压输入 | / |
12 | UB | B相电压输入 | / |
13 | UC | C相电压输入 | / |
14 | UN | 电压N线输入 | / |
31 | Io1 | 剩余电流/接地电流互感器输入端1 | / |
32 | Io2 | 剩余电流/接地电流互感器输入端2 | / |

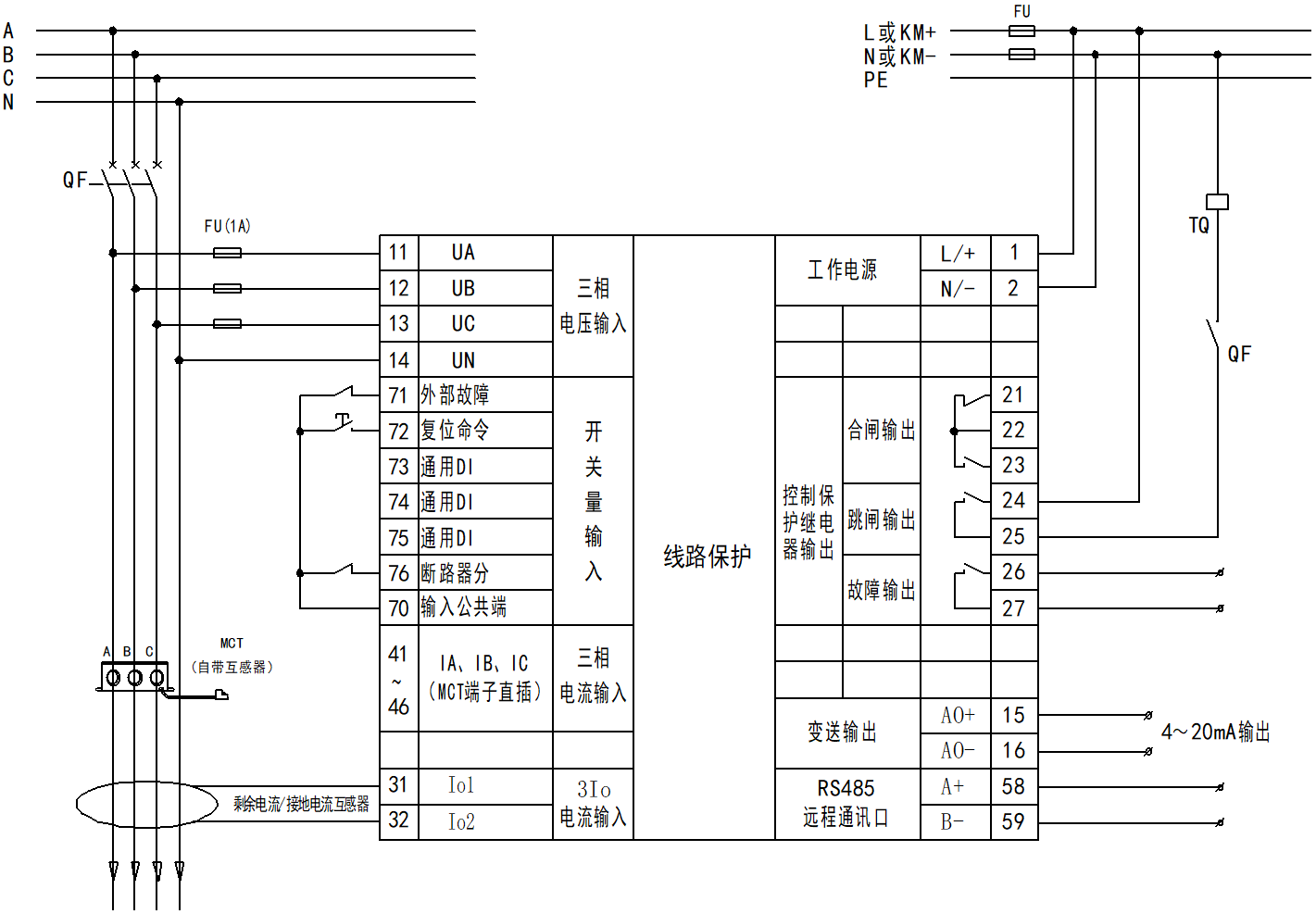

● PD20KL低压线路保护模式接线图(塑壳断路器回路)
PD20KL线路保护模式下,保护装置左上角显示“线路保护”字样,当保护装置有保护跳闸动作发生时,继电器B(跳闸继电器)吸合,则断路器分励线圈得电,断路器跳闸,“分位”灯亮。故障跳闸后需长按保护装置“复位按键”、开关柜“复位按钮”方可清除故障指示和故障状态。
注1:线路保护模式下,测控装置不可进行分合闸操作,只能作故障跳闸及复位控制。外部故障保护功能可选择关闭或打开,开入类型可选择常闭或常开,可通过设置延时时间作“联锁跳闸”用。线路保护模式下无权限概念,上图中的远程复位按钮长按>3秒,可进行复位操作。
注2:图中MCT为保护装置自带电流互感器,≤400A 电流规格保护装置三相主线路的电缆同方向一次穿芯,MCT引出线自带的4芯端子直接插接到测控装置的三相电流输入端口(41#~46#);当馈出线回路的设计电流>400A时,三相主线路的电缆预先一次穿过3个外部保护CT(P1进,P2出),将外部CT二次侧5A电流线按A、B、C相,同向一匝穿过保护装置MCT6.3的三相孔。
注3:选择漏电保护功能时,应选取合适穿线孔径的剩余电流互感器(选型资料见P56页)。不同的接地系统(如TT系统、IT系统、TN系统),剩余电流互感器的穿线方式及接地方式不同,请根据实际接地系统情况正确接线,上图为TT系统接线图。
注4:上图二次控制回路的断路器跳闸线圈回路中,建议如图中所示,接入断路器的常开辅助触点(若测控装置内部继电器B输出方式设置为电平方式则必须接入该辅助触点;若测控装置内部继电器B输出方式设置为短时脉冲方式,视情况可不接)。

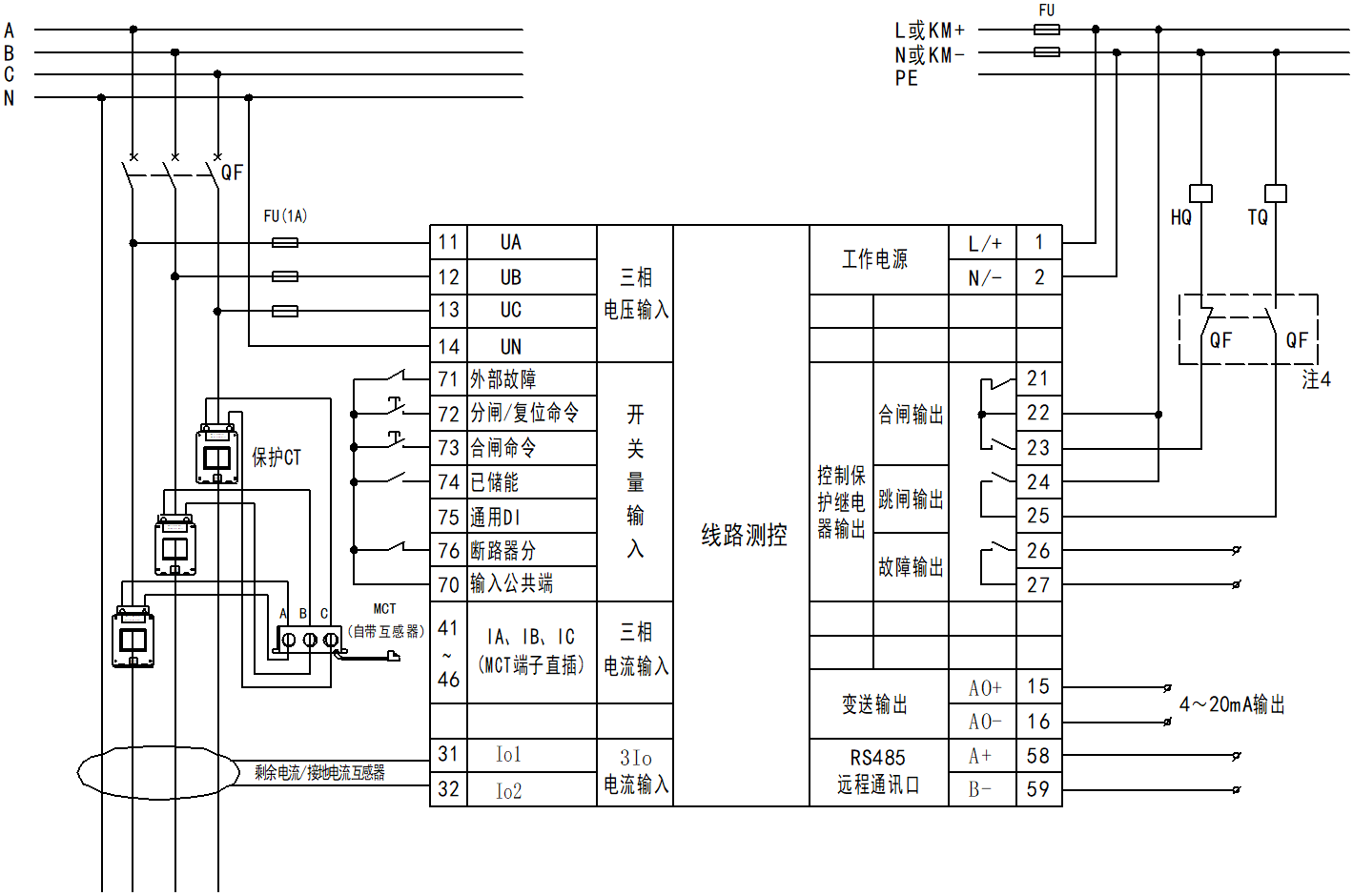

● PD20KL低压线路测控模式接线图(框架断路器回路)
PD20KL线路测控模式下,测控装置左上角显示“线路测控”字样,当测控装置收到合闸命令时,内部继电器A (合闸继电器)吸合,则断路器合闸线圈得电,断路器合闸,“合位”灯亮。当测控装置收到分闸命令,或者有保护跳闸动作发生时,继电器B(跳闸继电器)吸合,则断路器分励线圈得电,断路器分闸,“分位”灯亮。故障跳闸后需长按远程“复位按钮”方可清除故障指示。
注1:合闸、分闸/复位操作可以由测控装置操作按键、远端按钮/DCS开关量命令、后台通讯控制三种控制方式中的某一种来完成(需在测控装置的系统设置中选择操作权限:按键、远端、程控,操作权限选定后,三种控制方式中只有一种被选的控制方式进行控制才有效)。外部故障保护功能可选择关闭或打开,开入类型可选择常闭或常开,可通过设置延时时间作“联锁跳闸”用。上图中的远端合闸按钮、分闸/复位按钮都采用点动式,分闸/复位按钮短按为分闸,长按>3秒分闸并复位。
注2:当进线或馈出线回路采用框架断路器控制时,三相主线路的铜排预先穿过3个外部保护CT(P1进,P2出),将外部CT二次侧5A电流线按A、B、C相,同向一匝穿过保护装置MCT6.3三相孔,MCT引出线自带的4芯端子直接插接到测控装置的三相电流输入端口(41#~46#)。
注3:选择漏电保护功能时,应选取合适穿线孔径的剩余电流互感器(选型资料见P56页)。不同的接地系统(如TT系统、IT系统、TN系统),剩余电流互感器的穿线方式及接地方式不同,请根据实际接地系统情况正确接线,上图为TT系统接线图。
注4:上图二次控制回路的断路器合闸线圈和跳闸线圈回路中,建议如图中所示,分别接入断路器的常闭和常开辅助触点(若测控装置内部继电器A、B输出方式设置为电平方式则必须接入该辅助触点;若测控装置内部继电器A、B输出方式设置为短时脉冲方式,视情况可不接)。
