TRMC72系列多回路监测装置主要应用于多个配出回路的电参数的监测，它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量显示并通过RS485通讯口与上位机实现数据交换，极大地方便了用电自动化管理。TRMC72系列多回路监测装置包括TRMC72-E1(单相多回路监测装置)和TRMC72-E3(三相多回路监测装置)两种规格。一个TRMC72 多回路监测装置就能实现对4个三相电网或12个单相电网的电参量的测量，300A以下电流回路各相一次穿过配套电流互感器(配套电流互感器分100A/20mA和300A/50mA二种参数规格，当监测回路的电流≤100A时可选100A/20mA的三相一体式闭环型电流互感器或开口式互感器；当监测回路的电流在100A～300A之间时，可选300A/50mA的单相闭环型电流互感器)，不需再另配常规的5A电流互感器，配套互感器的二次mA信号用标准的6芯网线端接、传输，大大方便了系统的接线、安装、调试；可极大地节约安装空间和用户的投资，降低了系统成本。
TRMC72系列多回路监测装置具有精度高、稳定性好、实用性强、功能强大、体积小巧、安装方便（采用DIN35mm导轨安装）等优点，并具有良好的EMC性能。
*
测量显示单相或三相网络中的母线电压、多回路电流、功率等电参数；多回路分别计量正、反向有功以及无功电能；
300A以下电流回路各相一次穿过配套电流互感器 (配套电流互感器分100A/20mA和300A/50mA二种参数规格，当监测回路的电流≤100A时可选100A/20mA的三相一体式闭环型电流互感器或开口式互感器；当监测回路的电流在100A～300A之间时，可选300A/50mA的单相闭环型电流互感器)，不需再另配常规的5A电流互感器，配套互感器的二次mA信号用标准的6芯网线端接、传输，可省却较大的安装空间和大量的施工时间；
当监测回路电流>300A时，需外配二次电流为5A或1A的测量CT，建议选用TRMC168系列，TRMC168系列内置5A微型电流互感器；
标配一路RS485通讯接口，MODBUS-RTU协议，可方便实现配网自动化；
带有LCD显示，方便组网时通讯参数设置和数据查看；
体积小巧，35mm标准导轨安装方式 。
型号 | TRMC72-E1 | TRMC72-E3 | |
配电系统 | 低压单相配出回路 | 低压三相配出回路 | |
测量参数 | 母线电压、出线电流、功率、电能 | ||
母线电压 | 额定输入 | 220V AC | |
测量范围 | 40～400V AC | ||
过载 | 瞬时电压2倍/10秒 | ||
电流回路 | 负载路数 | 3、6、9、12路可选 | 1、2、3、4路可选 |
额定输入 | 一次穿芯：100A（100A/20mA）、300A（300A/50mA） | ||
过载 | 持续1.2倍，瞬时电流10倍/5秒 | ||
配套电流互感器 | 闭环型电流互感器（0.5级，100A/20mA、300A/50mA）； 开口式电流互感器（1.0级，100A/20mA） | ||
测量精度 | 电流、电压：0.5级；功率、电能：1.0级 | ||
输入频率 | 50Hz或60Hz(出口项目需标明电网频率) | ||
工作电源 | AC、DC85V～265V或DC48V(订货时详细注明) | ||
功耗 | ≤5VA | ||
数字通讯 | 标配1路RS485接口，支持MODBUS-RTU协议 | ||
显示 | LCD显示，配合编程操作按键可进行各电力参数查看和设置 | ||
绝缘电阻 | ≥100MΩ | ||
工频耐压 | 电源/输入/输出端口之间能承受AC2000V/1min | ||
工作环境 | -10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | ||
安装方式 | 采用35mm标准导轨安装方式 | ||
外形尺寸 | 76×103×60mm | ||

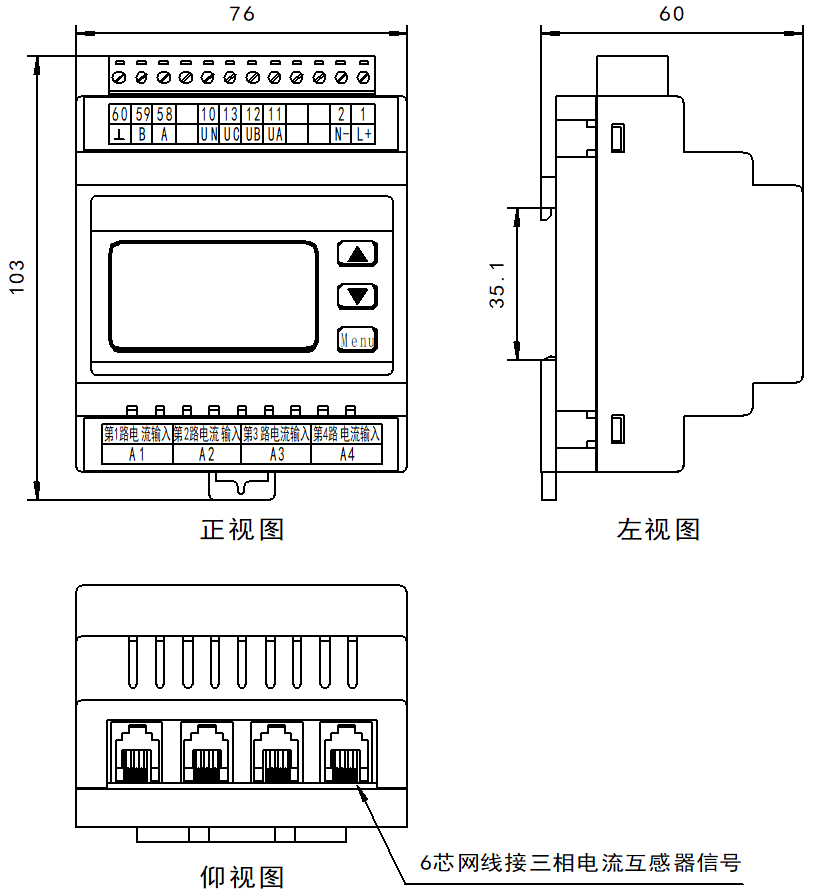

1、主机外形尺寸和安装方式
安装方式：主机固定安装在35mm的标准导轨上即可。

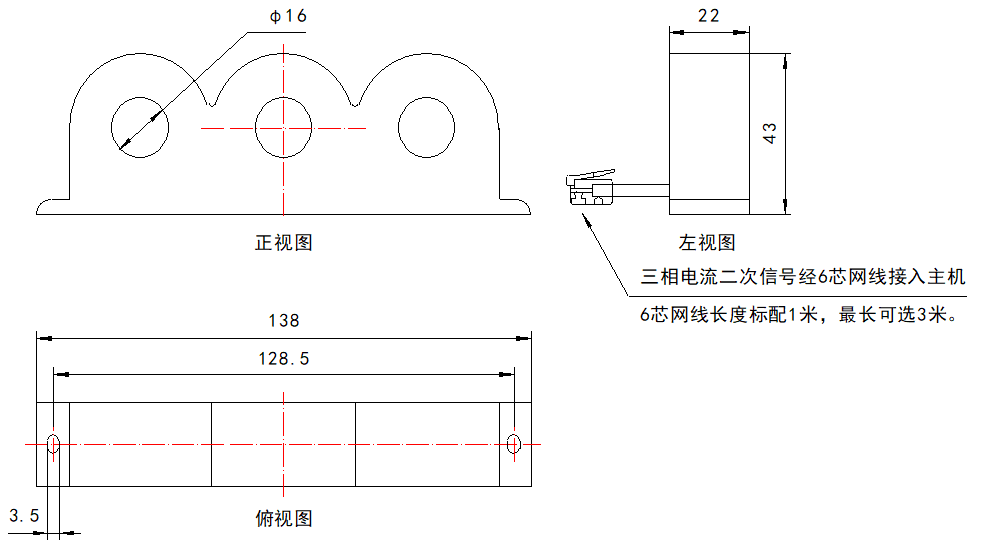

2、配套100A/20mA三相一体式闭环型电流互感器外形尺寸及安装方式
安装方式：100A/20mA三相一体式闭环型电流互感器为开孔螺栓安装方式，在柜内合适的位置开两个横向间距为128.5mm的Φ4.0mm圆孔，再用两个M3螺栓配合螺母把配套电流互感器固定住。

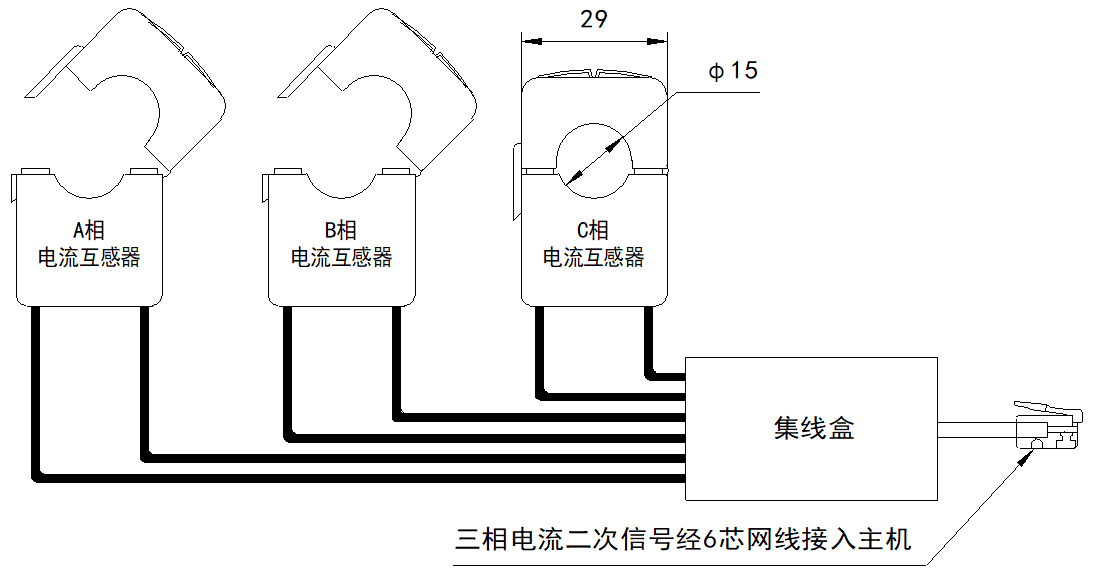

3、配套100A/20mA开口式电流互感器外形尺寸及安装方式
开口式电流互感器、集线盒安装方式：在既有的待测量电参数的主线路，无需拆下原线路，只需按上图中A相电流互感器一样打开暗扣，把对应相位的电流互感器按正确电流方向套在原有线路上，再按上图中C相电流互感器一样扣上暗扣。开口式电流互感器因尺寸较小，没有安装孔，可用尼龙扎带固定在合适的位置。集线盒可安装在35mm标准导轨上。

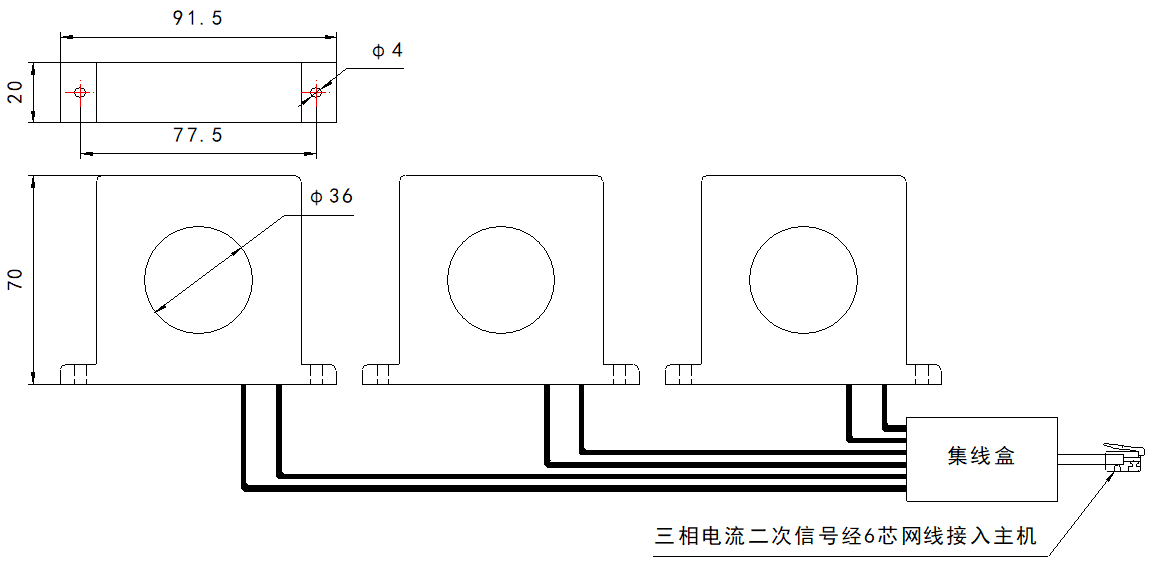

4、配套300A/50mA单路闭环型电流互感器外形尺寸及安装方式
安装方式：300A/50mA单路闭环型电流互感器为开孔螺栓安装方式，在柜内合适的位置开2个间距为77.5mm的Φ5.0mm圆孔，再用2个M4螺栓配合螺母把配套电流互感器固定住。集线盒可安装在35mm标准导轨上。

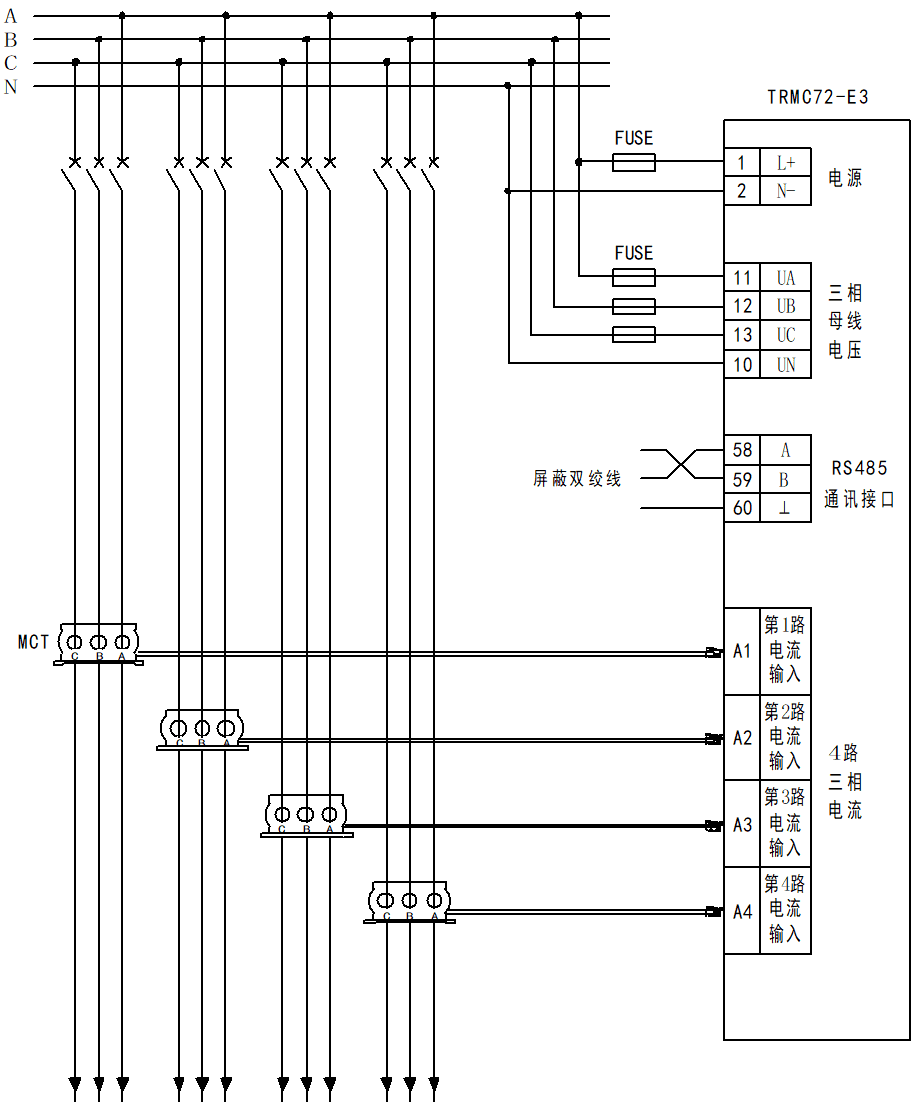

1、TRMC72-E3三相多回路监控装置固定安装在35mm的标准导轨上后，按以下接线图接线使用:
注1：1#-2#端子接工作电源，上图为AC220V供电的接线示意图，直流供电时注意直流电压等级；11#、12#、13#、10#端子接三相电压母线信号，上图为三相四线（有中心线）接线方式；当电压系统为三相三线时，10#端子不接N线而与12#端子短接；
注2：当线路额定工作电流≤300A时，主线路一次穿过自带电流互感器MCT即可；当线路额定工作电流＞300A时，需外置二次电流为5A或1A的测量型电流互感器，建议选用TRMC168系列，TRMC168系列内置5A微型电流互感器。

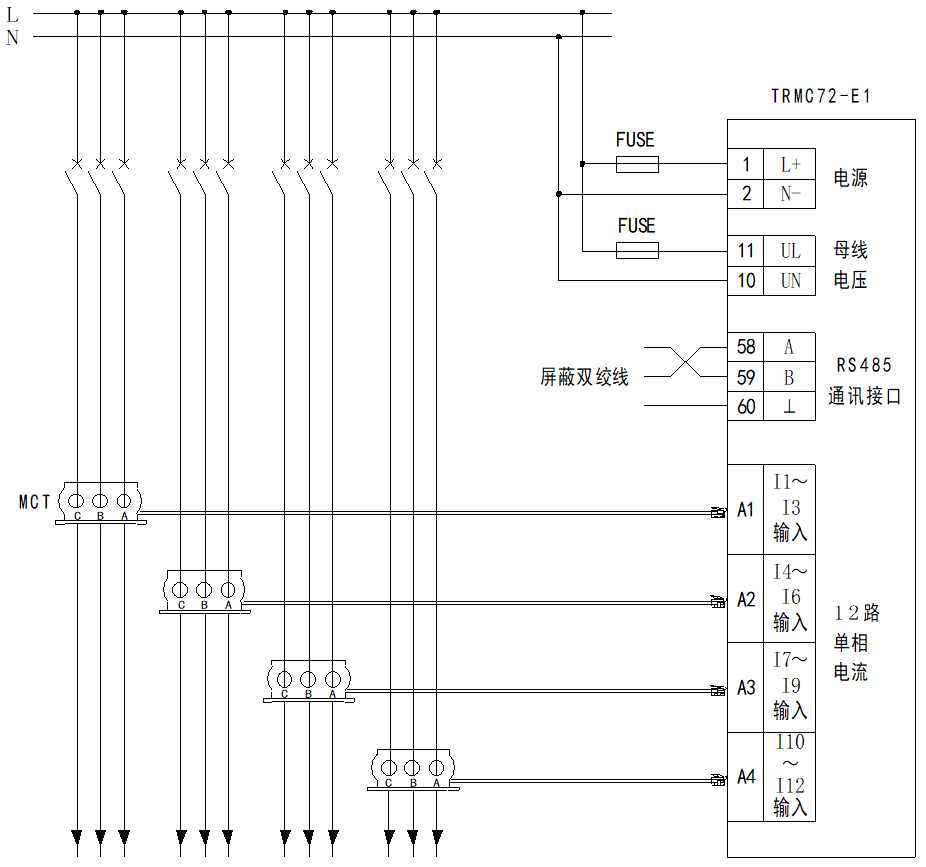

2、TRMC72-E1单相多回路监控装置固定安装在35mm的标准导轨上后，按以下接线图接线使用:
注1：1#-2#端子接工作电源，上图为AC220V供电的接线示意图，直流供电时注意直流电压等级；11#、10#端子接电压母线信号；单相测量时，电压与电流信号必须取同相。
注2：当线路额定工作电流≤300A时，主线路一次穿过自带电流互感器MCT即可；当线路额定工作电流＞300A时，需外置二次电流为5A或1A的测量型电流互感器，建议选用TRMC168系列，TRMC168系列内置5A微型电流互感器。

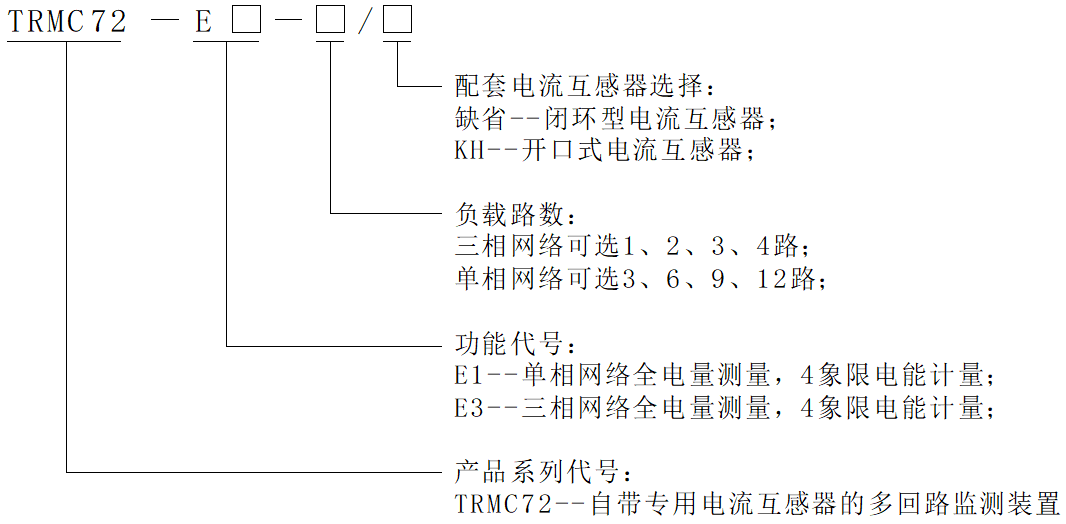

订货时，请详细写明所需产品的型号、电压/电流规格、接线方式、配套互感器型式、订货数量等相关内容。
例1：
型 号：TRMC72-E3-4
母线电压：AC 220V×3
电流规格：4路三相100A
接线方式：三相四线
数字通讯：RS485/MODBUS-RTU
配套互感器：三相一体式闭环型，信号线长1米
订货数量：20套
例2：
型 号：TRMC72-E1-12/KH
母线电压：AC220V×1
电流规格：12路单相100A
接线方式：单相
数字通讯：RS485/MODBUS-RTU
配套互感器：开口式电流互感器，信号线长1米
订货数量：12套
