PD20K-PT系列智能型低压PT保护测控装置（以下简称PD20K-PT或测控装置）用于低压PT的综合保护和测控；是一款具有极高性价比，稳定可靠，集继电器保护、测量、控制、通讯为一体的低压低压PT保护测控装置。
测控装置采集三相母线电压，零序电压等数据，将这些数据计算后和测控装置记录的各种保护功能整定信息进行比较，当符合保护动作条件时，驱动继电器输出，从而达到可靠监测、保护PT的目的。
PD20K-PT以通讯功能作为远程管理的重要手段，支持MODBUS-RTU通讯总线。
PD20K-PT智能型低压PT保护测控装置符合以下安全标准：
GB/T14048.1-2012 低压开关设备和控制设备 总则；
GB/T14048.5-2008 低压开关设备和控制设置 控制电路电器和开关元件 第1部分：机电式控制电路电器
可用于0.66KV及以下电压等级电压互感器（PT）的全面监测和保护；
智能型低压PT保护测控装置通过监测低压PT回路的三相母线相/线电压、零序电压、正序电压、负序电压、母线频率等多种电参数，对低压PT进行全面监测和保护。具有三段式低压保护、母线过压保护、零序过压保护、PT断线保护、开关量保护等多种数字式保护或报警功能；
采用宽温型汉化LCD以及高亮指示灯结合显示运行状态及数据；
可编程设置，可在现场方便地更改保护定值等参数；
可选配1路通讯接口，采用MODBUS-RTU协议与后台组网通讯；
可选配1路DC4～20mA模拟量变送输出到后台工控机；
测控装置主机提供6路开关量输入，用于复位信号和位置状态等信号输入；提供3路继电器输出，分别对应多种保护类别输出；
电源电压：AC/DC85V～265V（交直流通用，宽范围），方便设计应用；
测控装置采用面板开孔屏装方式（开孔尺寸为76mm×76mm）；
具有32次故障事件记录功能。

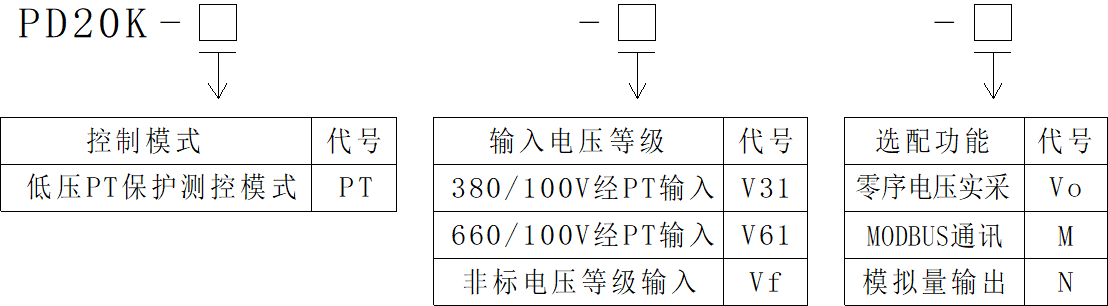

注：选配功能可同时选择多种，如需选择MODBUS通讯+模拟量变送输出则增选功能代号为MN。
技术参数 | 技术指标 | |
测控装置辅助工作电源 | AC/DC85V～265V（交直流通用，宽范围） | |
测控装置适用电压系统 | AC380V/100V、AC660V/100V（50Hz或60Hz，经PT输入） | |
测控装置功耗 | 正常工作时≤8W，保护启动时≤12W | |
继电器输出触点 | 3路继电器输出 | 继电器触点容量：AC 250V/5A |
开关量输入 | PD20K-PT具有6路光耦隔离的开关量输入(DI定义可设置)，外接无源干节点。 | |
正常使用环境 | 工作温度 | -25℃～+55℃ |
相对湿度 | 5%～93%不结露 | |
海拔 | ≤2500m | |
功能 型式 | 功能配置 | ||
标准配置 | 增选功能 | ||
保护功能 | 低压一段保护（可关联PT断线、开关量1闭锁功能） | √ | |
低压二段保护（可关联PT断线、开关量1闭锁功能） | √ | ||
低压三段保护（可关联PT断线、开关量1闭锁功能） | √ | ||
母线过压保护 | √ | ||
零序过压保护 | √ | ||
PT 断线保护 | √ | ||
开关量1保护 | √ | ||
开关量2保护 | √ | ||
通讯功能 | RS485接口，通讯协议：MODBUS-RTU | √ | |
开关量输入 | 6路DI,外部干节点输入 | √ | |
继电器输出 | 3路DO | √ | |
模拟量输出 | 一路DC4~20mA输出，对应参数可设置 | √ | |
发光管指示 | 运行、报警、故障指示 | √ | |
测量 | 三相母线相电压、三相线电压、零序电压、正序电压、负序电压、频率 | √ | |
故障记录 | 记录32次最近发生的故障信息，分辨率为1s | √ | |
保护参数 | 各种保护值查询、整定 | √ | |
系统参数 | 通讯地址、波特率、额定值等参数查询、设置 | √ | |

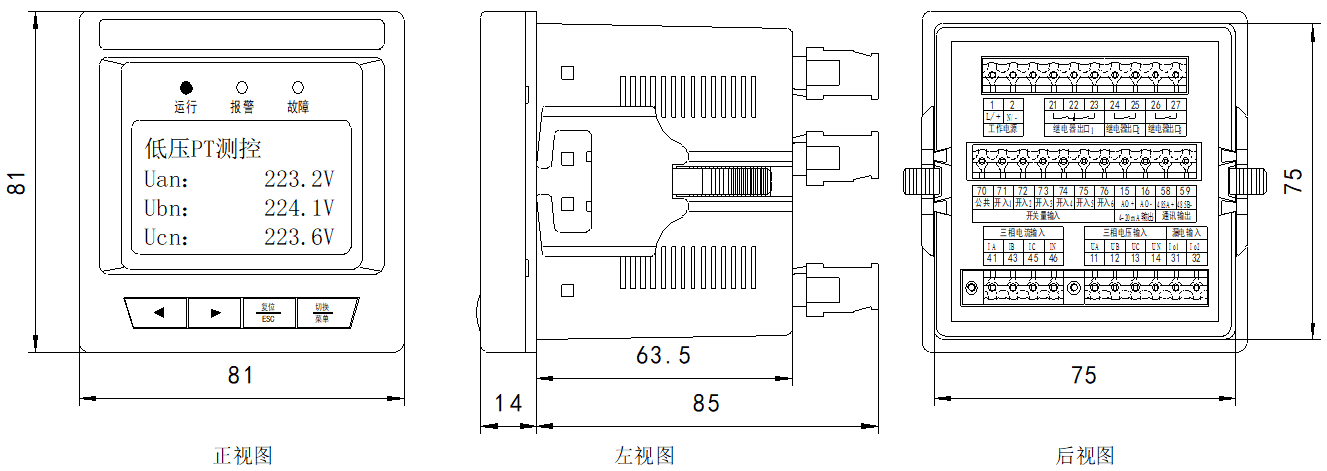

● 测控装置主机外形尺寸（单位：mm）
● 测控装置主机安装方式：

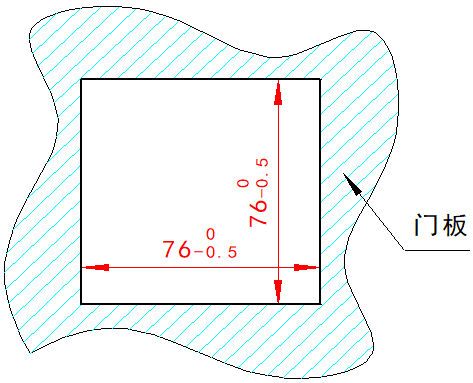

PD20K-PT测控装置，采用面板嵌入式安装方式，在配电柜的门板上预先开一个76×76mm的方孔，拔下测控装置两侧的固定卡，把测控装置从门板正面放入安装孔中，再用配套的固定卡插入装置两侧的卡槽，然后前推，把测控装置可靠地固定在门板上。
● 端子定义（具体见相对应接线图）：
端子编码 | 端子定义 | 注释 | 初始状态 |
1 | L+ | 工作电源正极 | / |
2 | N- | 工作电源负极 | / |
21 | DO1 | 继电器出口1 | 常闭（21#-22#） 常开（23#-22#） |
22 | |||
23 | |||
24 | DO2 | 继电器出口2 | 常开 |
25 | |||
26 | D03 | 继电器出口3 | 常开 |
27 | |||
70 | DICOM | 开关量输入公共端 | / |
71 | DI1 | 开关量输入1 | / |
72 | DI2 | 开关量输入2 | / |
73 | DI3 | 开关量输入3 | / |
74 | DI4 | 开关量输入4 | / |
75 | DI5 | 开关量输入5 | / |
76 | DI6 | 开关量输入6 | / |
15 | AO+ | 4～20mA模拟量输出+ | / |
16 | AO- | 4～20mA模拟量输出- | / |
58 | 485A+ | RS485通讯 | / |
59 | 485B- | ||
41 | NULL | 端子功能预留 | / / / / |
43 | NULL | ||
45 | NULL | ||
46 | NULL | ||
11 | UA | A相电压输入 | / |
12 | UB | B相电压输入 | / |
13 | UC | C相电压输入 | / |
14 | UN | 电压N线输入 | / |
31 | Uo1 | 零序电压输入端 | / |
32 | Uo2 | / |

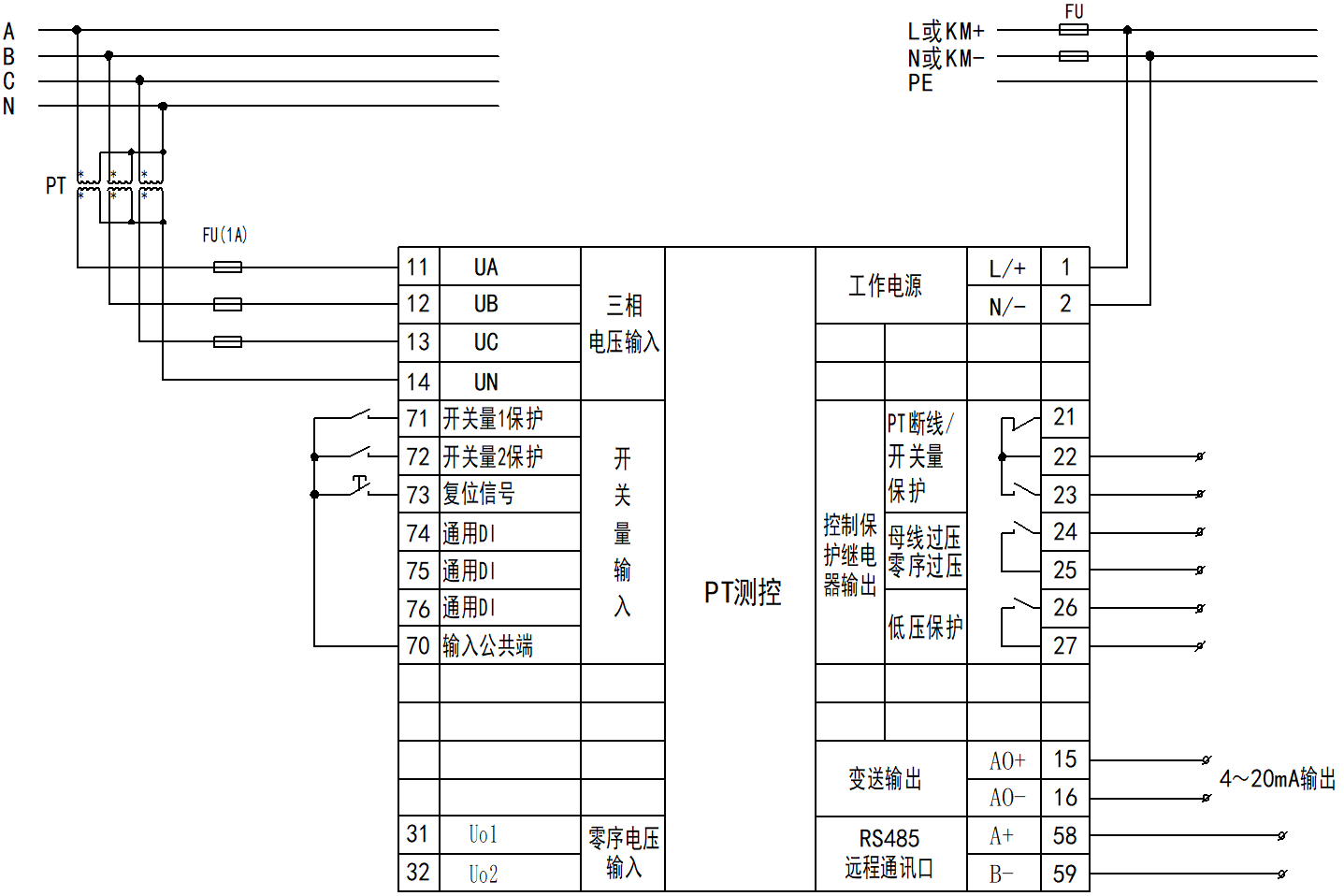

● PD20K-PT典型控制模式接线图
