TRFS系列电气火灾监控系统是严格参考最新国标“GB14287-2014”中的相关标准，以电气火灾早期预警、监控为主要目的，应用高端数字化技术，采用分布式设计方案的新一代电气火灾监控系统。本系统及相关产品符合最新国标“GB14287-2014”中的相关标准，可应用于大型商场酒店、公共建筑、智能楼宇、石油化工、工矿企业等火灾危险性大的场合。
TRFS系列电气火灾监控系统通过TRFA监控探测器监测用电回路中的剩余电流、电缆或箱体温度等参数，并通过系统总线实时上传数据到TRFS-B监控设备实现集中控制和集中管理，当剩余电流或温度超过设定阀值时，监控设备发出声光告警并指示报警部位，同时现场探测器发出声光报警和控制信号（可通过脱扣继电器自动切断故障回路供电），提醒用户对隐患线路进行及时排查或更换，降低和减少电气火灾的发生，保障生命财产安全。

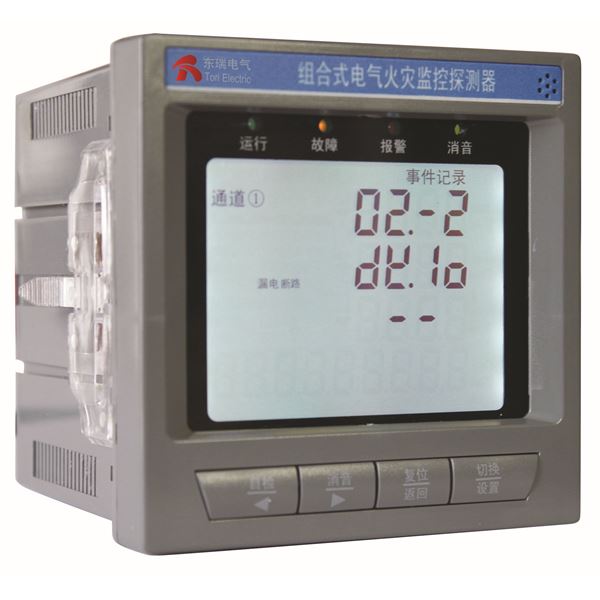

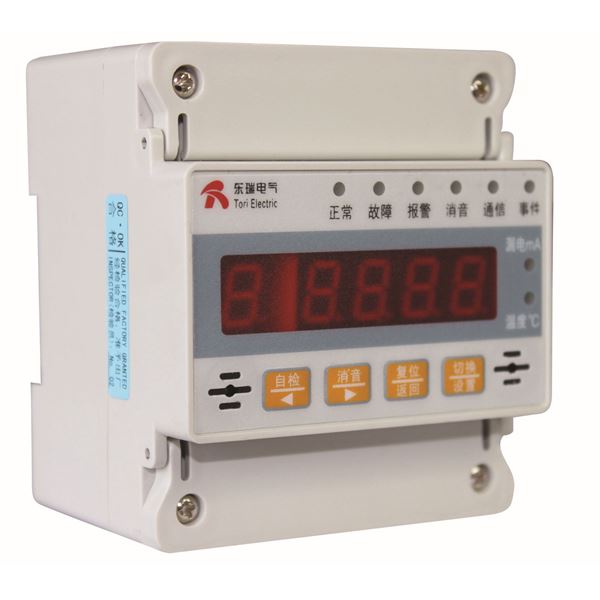

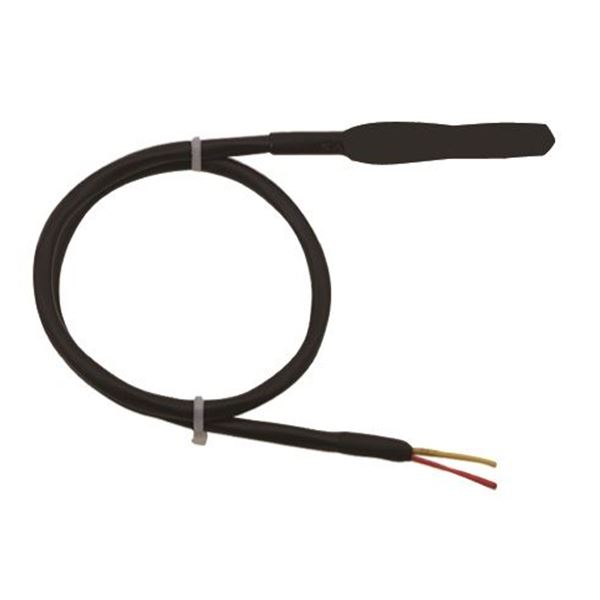

TRFS系列电气火灾监控系统可安装于TN-C-S、TN-S以及局部TT低压配电系统中，系统包含TRFS-B电气火灾监控设备、TRFA电气火灾监控探测器以及TR-FR剩余电流互感器、TR-FT温度传感器等附件。
GB14287.1-2014 《电气火灾监控系统 第1部分：电气火灾监控设备》
GB14287.2-2014 《电气火灾监控系统 第2部分：剩余电流式电气火灾监控探测器》
GB14287.3-2014 《电气火灾监控系统 第3部分：测温式电气火灾监控探测器》
GB13955-2005 《剩余电流动作保护装置的安装与运行》
GB50116-2014 《火灾自动报警系统设计规范》
GB50016-2014 《建筑设计防火规范》
GB25506-2010 《消防控制室通用技术要求》
JGJ16-2008 《民用建筑电气设计规范》
集中监控：监控回路的监控点组成独立的子系统，24小时实时自动巡检；

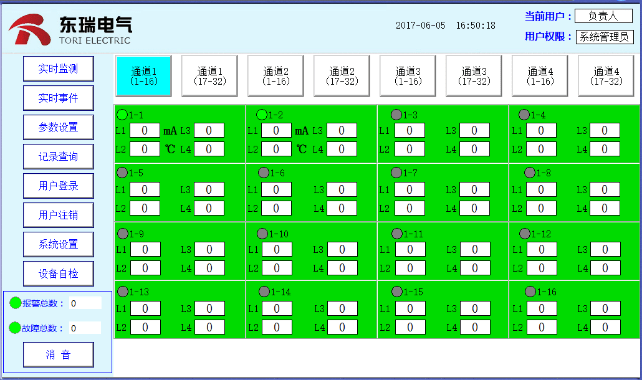

集中显示：通过安装在消防控制室的监控设备上所配备的触控面板液晶屏，对所有监控点信息以图文的形式呈现出来，清晰明了；
警情管理：监控回路监控点出现异常（如剩余电流、温度越限）实时报警；提醒人工介入，及时排除故障隐患，同时提供对警情的记录、查询、打印等功能；

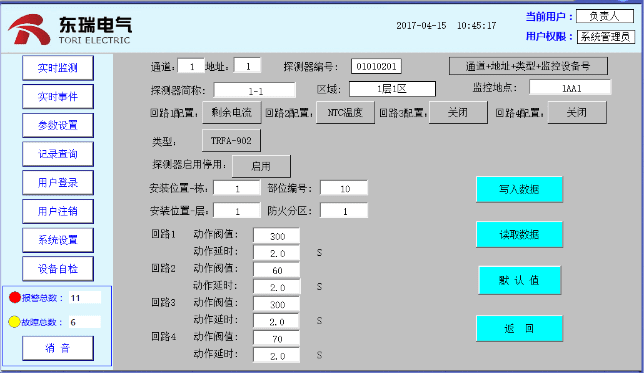

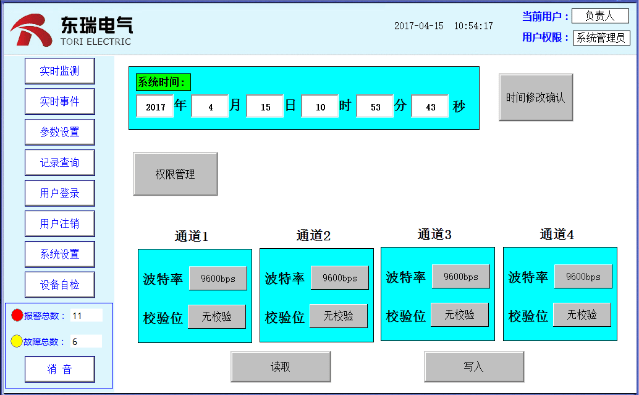

远程设置：各控制点的监控探测器报警阀值等参数，可以在监控设备上轻松完成设置；
远程控制：当监控探测器监测到控点出现异常而报警时，可以通过监控设备进行远程消音；排除掉故障隐患后，可以通过监控设备进行远程复位，解除报警状态提示。

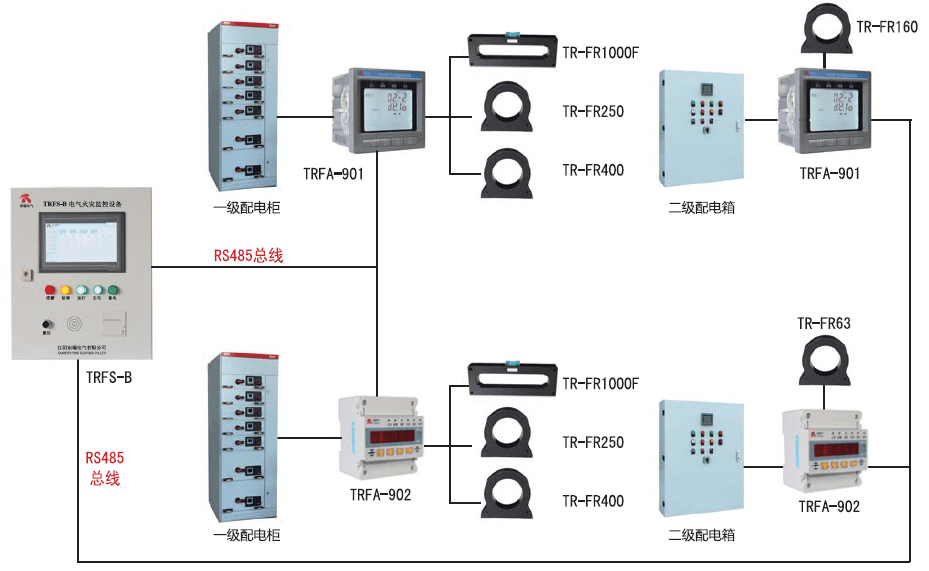

TRFS-B电气火灾监控设备，通过4路RS485总线与TRFA系列电气火灾探测器连接（每路RS485总线，所连接的探测器不大于64个），完成控制命令下发和报警信号上传这一完整过程。RS485总线宜采用ZR-RVSP 2×1.5mm²（阻燃型铜芯导体聚氯乙烯绝缘双绞型屏蔽软电线，每芯截面积为1.5mm²）。
○监控报警功能：
监控设备接收探测器的剩余电流、温度和状态信息，探测器回路一旦有报警时，监控设备可以在10S内发出声光报警信号，同时在实时监控界面也可以看到报警部位、报警类型、报警时间、报警动作值等相关报警信息。报警信息可保留至复位操作之前；在报警期间非报警部分仍然可以实现监控报警功能。
○故障提示功能：
可对监控设备与监控探测器的通讯状态，监控探测器的工作回路状态，监控设备的电源状态进行一个全面地监测，当监测到上述故障时，能在100S内发出与监控报警信号有明显区别的声光故障信号, 操作人员可根据故障点提示来排除故障，故障恢复后相关的故障提示输出也将自动清除。
○报警、故障继电器输出功能：
当被监测回路的探测器报警时，监控设备的控制输出继电器闭合，用于控制被保护电路或其他设备，当报警消除后，控制输出继电器释放。
当整个监控系统发生故障时，故障输出继电器闭合，用于相关设备外接提示，当故障消除后，故障输出继电器释放。
○报警、故障、事件记录存储和查询功能：

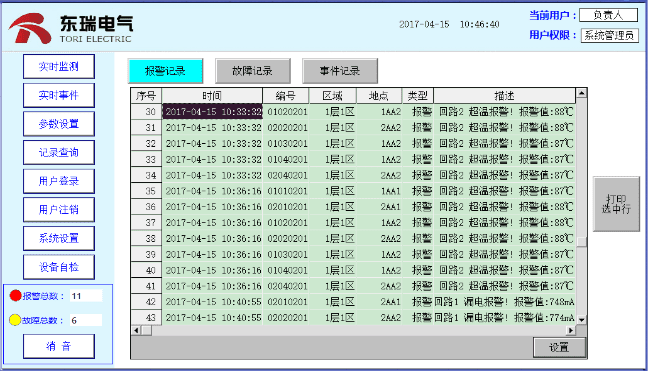

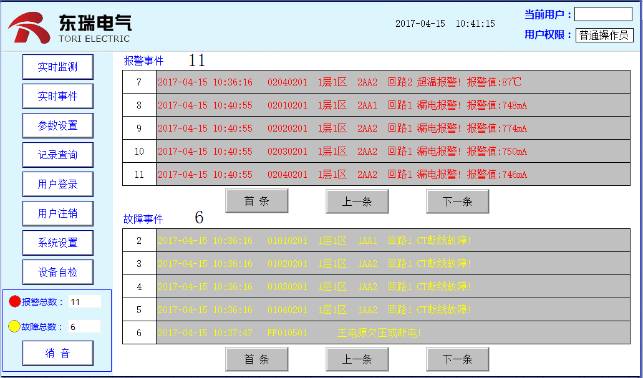

当发生漏电、超温报警或探测器回路故障、通讯、电源等故障时，将报警部位、故障信息、报警时间、报警动作值等信息存储在历史数据库中；除报警、故障事件外的其他事件如：自检、用户登录、用户注销等记录可以在普通事件中查询。历史数据提供多种便捷、快速的查询方法。历史数据的记录反复循环存储。
○消音功能：
当监控系统发生报警及故障时，可以通过点击触摸屏上的消音按钮来实现现有报警、故障的消音功能，当消音期间有新的报警、故障发生时将再次启动声报警功能。
○复位功能：

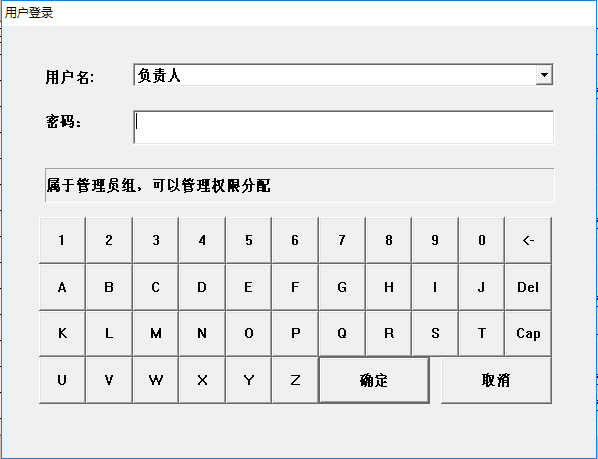

当监控系统发生报警及故障时均可以以管理员身份进行系统复位操作，该操作可清除相关的报警故障信息输出，一般在确认排除系统的报警故障后执行。复位后，如果有新的报警故障事件可以重新被建立。
○电源切换功能：
当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作，当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。
○自检功能：

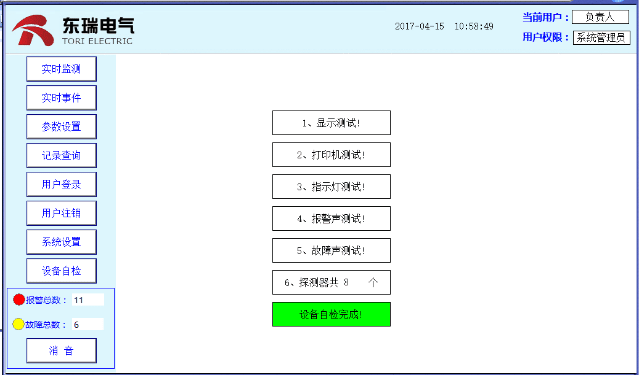

检查设备中所有状态：触摸屏、打印输出设备、指示灯、显示屏、喇叭是否正常，以及统计探测器在线数量。

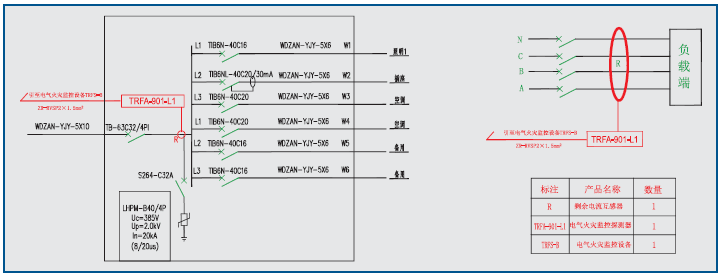

1、单路剩余电流监控方案

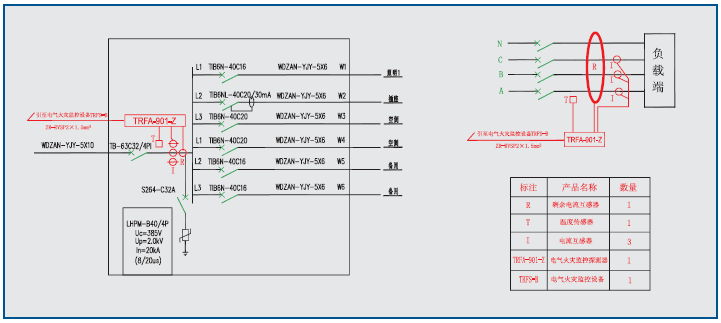

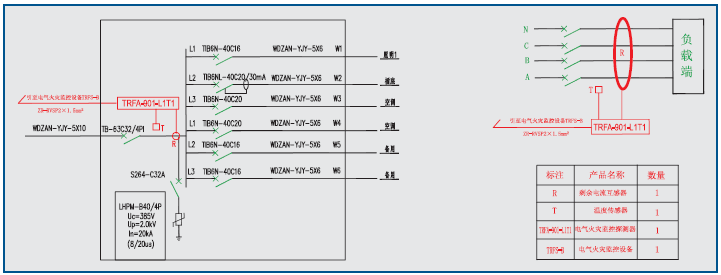

2、组合式监控方案（剩余电流+箱体温度）

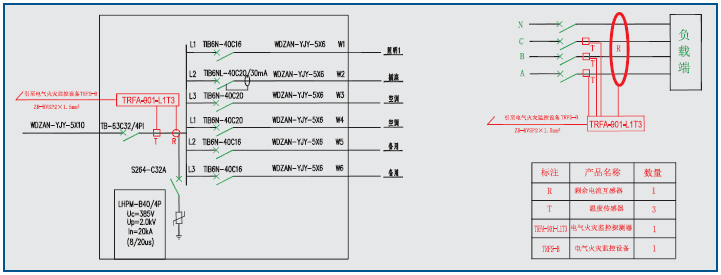

3、组合式监控方案（剩余电流+电缆温度）
4、组合式监控方案（剩余电流+箱体温度+过电流）

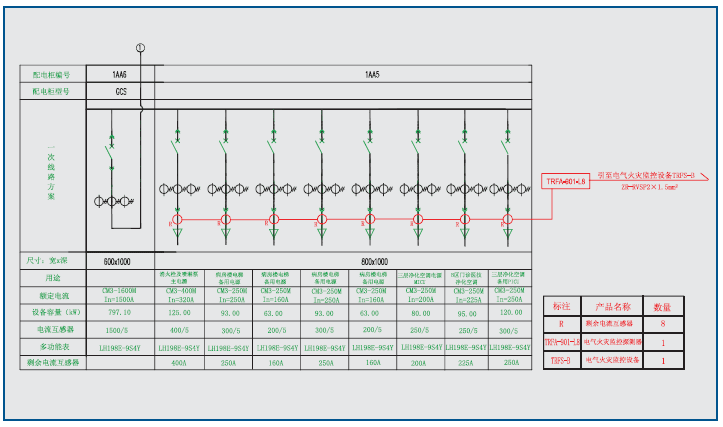

5、低压配电柜监控方案（多路剩余电流）
注意事项
为了保证人身安全及电气设备的安全，请用户务必做到：
在安装使用前必须认真阅读使用说明书；
必须在正常工作条件下投入使用；
安装前先检查所用电气火灾监控设备的规格是否符合使用要求；
安装时，应安装在水平位置按接线图连接，请注意不能有异物落入设备内，接线端子的螺丝应拧紧固定，不能有松动现象；
安装完成后，在主电源通电前必须进行以下规定步骤，确保一切正常后电气火灾监控设备才能投入运行；
应仔细检查有无异物掉入电气火灾监控设备内，如有异物，请立即清除；
应有专业人员设定监控参数并检查参数是否符合规定；
应进行操作测试，观察电气火灾监控设备是否能正常工作。
监控设备的安装
由于监控设备在系统中的重要作用，要使它处于防尘、防水、通风好、易于散热和不被阳光直接照射的位置，推荐放于消防控制室或配电室内，背光安装；
TRFS-B壁挂式电气火灾监控设备，安装高度距地面不应低于1.2m。
监控探测器的安装
在安装前，应根据我司的产品外形尺寸预留空间，按照开孔尺寸进行开孔安装定位。在监控探测器的安装位置确定以后，应根据监控探测器的布置情况，在监控设备程序软件中标明监控探测器的地址、编码和控制参数；

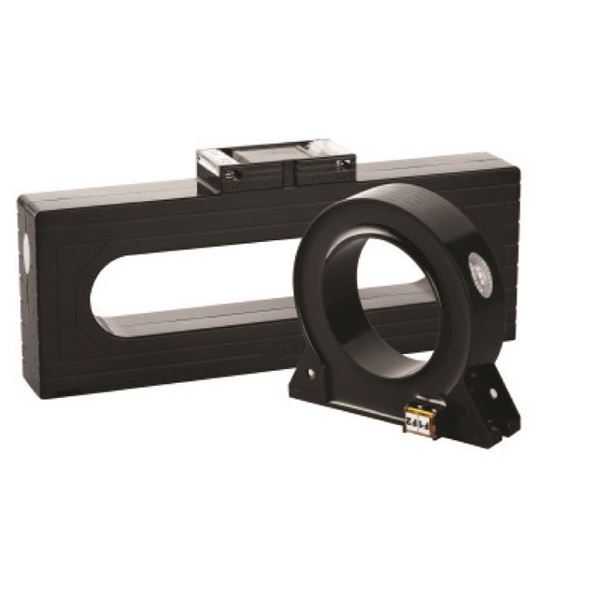

在确定监控探测器的安装方式后，监控探测器和剩余电流互感器组合使用，应确定监控探测器和剩余电流互感器的走线方式和电缆穿过剩余电流互感器的方式（铜排或电缆）。
剩余电流互感器的安装
剩余电流互感器安装在断路器的下方，有些情况安装在双电源、隔离开关等下方，应根据设计图纸而定。
通讯线的选择及敷设方式
建议通讯线采用ZR-RVSP 2×1.5mm2屏蔽双绞线，布线方式采用手拉手连接方式；
通讯线应按消防要求敷设，比如采用SC20共管敷设。
系统维护
电气火灾监控设备在使用过程中，用户应定期检查，进行“自检”试验；
应定期清理灰尘，以保持电气火灾监控设备的工作可靠性和绝缘特性；
被监控回路发生故障时，须将电路故障排除后，方可复位、进行正常监控；
电气火灾监控设备在发生故障时，不得私自拆开产品外壳避免触电危险，此时应及时和本公司技术联系；
用户应经常检查接线端子是否有松动和断线的现象，及时采取措施处理。
