TRMC168系列多回路监控装置主要应用于多个配出回路的电参数的监测系统或电能集抄系统,它将回路中的母线电压、多个配出回路的电流、功率、电能集中测量显示并通过RS485通讯口与上位机实现数据交换,并可对各个回路的开关状态集中监测,极大地方便了用电自动化管理。TRMC168系列多回路监控装置包括TRMC168-E1(单相多回路监控装置)和TRMC168-E3(三相多回路监控装置)两种规格。一个TRMC168 多回路监控装置就能实现对4个三相电网或12个单相电网的电参量的测量,大大方便了系统的接线、安装、调试;节约了用户的投资,降低了系统成本。
TRMC168系列多回路监控装置具有精度高、稳定性好、实用性强、功能强大、体积小巧、安装方便(采用DIN35mm导轨安装)等优点,并具有良好的EMC性能。
*
测量显示单相或三相网络中的母线电压、多回路电流、功率等电参数;多回路分别计量正、反向有功以及无功电能;
外配二次电流为5A或1A的测量CT(内置额定电流为5A的小型CT),外置CT二次线接入对应电流输入端口;
可选配4路开关量输入监测和1路继电器报警输出功能;
标配1路RS485通讯接口,MODBUS-RTU协议,可方便实现配网自动化;
带有LCD显示,方便组网时通讯参数设置和数据查看;
安装方便,35mm标准导轨安装方式 。

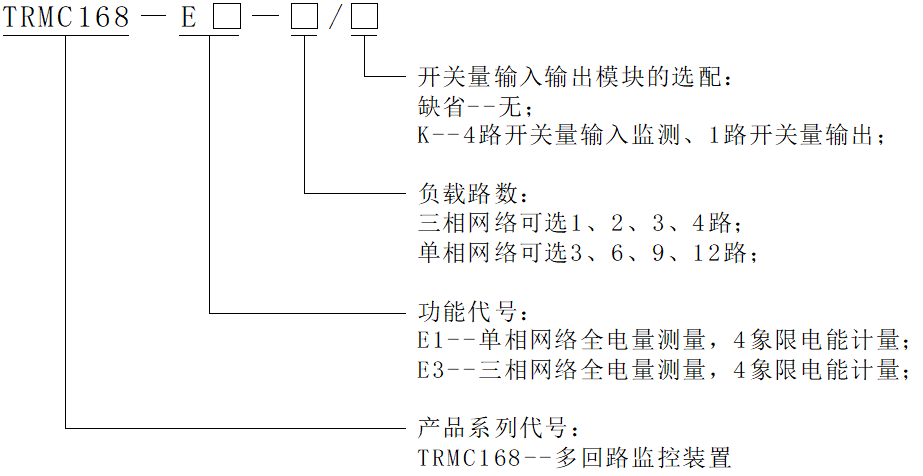

型号 | TRMC168-E1 | TRMC168-E3 | |
配电系统 | 低压单相配出回路 | 低压三相配出回路 | |
测量参数 | 母线电压、出线电流、功率、电能、开关量 | ||
母线电压 | 额定输入 | 220V AC | |
测量范围 | 40~400V AC | ||
过载 | 瞬时电压2倍/10秒 | ||
电流回路 | 负载路数 | 3、6、9、12路可选 | 1、2、3、4路可选 |
额定输入 | 1A、5A AC | ||
过载 | 持续1.2倍,瞬时电流10倍/5秒 | ||
测量精度 | 电流、电压:0.5级;功率、电能:1.0级 | ||
输入频率 | 50Hz或60Hz(出口项目需标明电网频率) | ||
开关量 (可选) | 输入 | 4路开关量光耦隔离干接点输入 | |
输出 | 1 路继电器遥控输出,继电器接点容量:5A 250VAC | ||
辅助电源 | AC/DC220V,极限范围AC、DC85V~265V | ||
功耗 | ≤5VA | ||
数字通讯 | 标配1路RS485接口,支持MODBUS-RTU协议 | ||
显示 | LCD显示,配合编程操作按键可进行各电力参数查看和设置 | ||
绝缘电阻 | ≥100MΩ | ||
工频耐压 | 电源/输入/输出端口之间能承受AC2000V/1min | ||
工作环境 | -10~60℃,相对湿度≤93%,无腐蚀气体,海拔高度≤2500m | ||
安装方式 | 采用35mm标准导轨安装方式 | ||
外形尺寸 | 168×106×60mm |

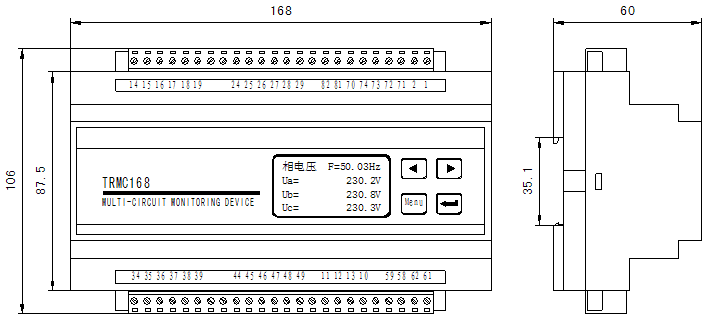

1、外形尺寸
2、安装方式
安装方式:固定安装在35mm的标准导轨上。

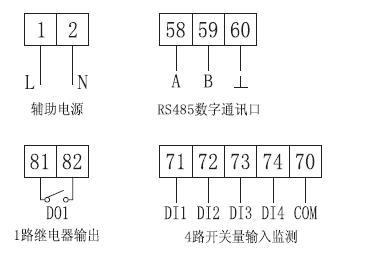

1、 辅助电源、RS485数字通讯接口、1路继电器输出、4路开关量输入监测:
注1:1#-2#端子接辅助电源,常规为AC/DC220V,极限范围:AC、DC85V~265V;
注2:58#、59#、60#端子是RS485数字通讯接口位置,其中58#为通讯A端,59#为通讯B端,60#为通讯接地端(可接通讯线的屏蔽层);
注3:81#-82#端子为1 路继电器遥控输出,继电器接点容量:5A 250VAC;
注4:70#、71#、72#、73#、74#端子是4路开关量光耦隔离干接点输入位置(内部自带电源,干接点输入),其中70#端子是开关量输入公共端。

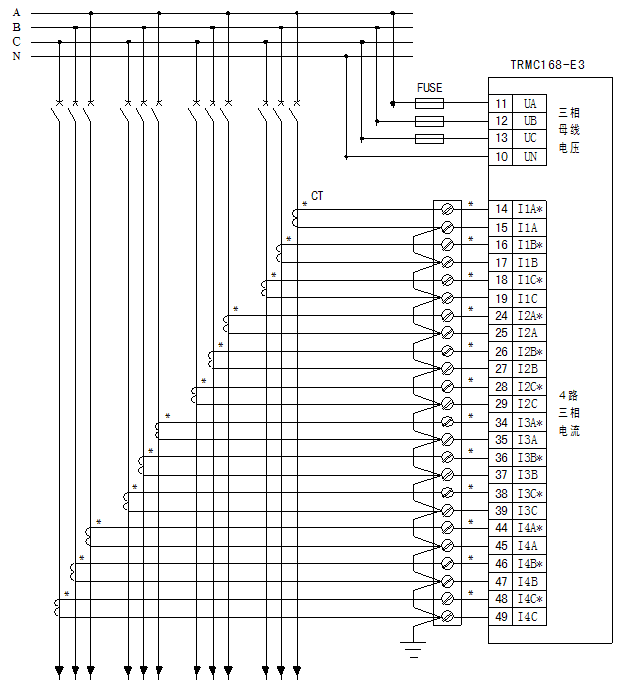

2、TRMC168-E3三相多回路监控装置的电压、电流信号输入:
注1:第1路三相负载的A、B、C三相电流分别接入I1A、I1B、I1C(14、15、16、17、18、19端子);第2路三相负载的A、B、C三相电流分别接入I2A、I2B、I2C(24、25、26、27、28、29端子);第3路三相负载的A、B、C三相电流分别接入I3A、I3B、I3C(34、35、36、37、38、39端子);第4路三相负载的A、B、C三相电流分别接入I4A、I4B、I4C(44、45、46、47、48、49端子);
注2:“*”为电流互感器二次线进线端,接CT的S1端,另一端出线端可接地。

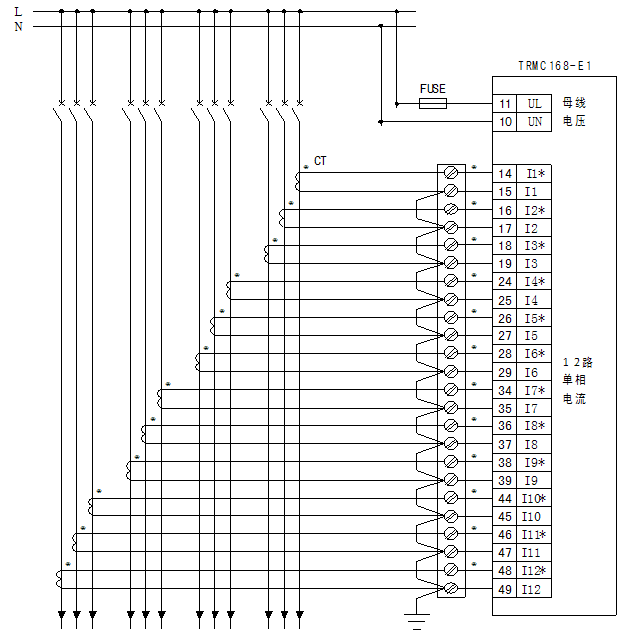

3、TRMC168-E1单相多回路监控装置的电压、电流信号输入:
注:单相测量时,电压与电流信号必须取同相。“*”为电流互感器二次线进线端,接CT的S1端,另一端出线端可接地。
订货时,请详细写明所需产品的型号、电压/电流规格、接线方式、选配功能、订货数量等相关内容。
