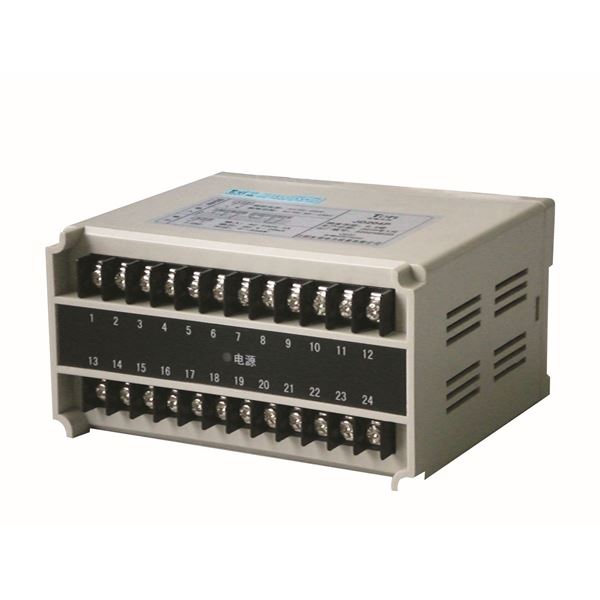

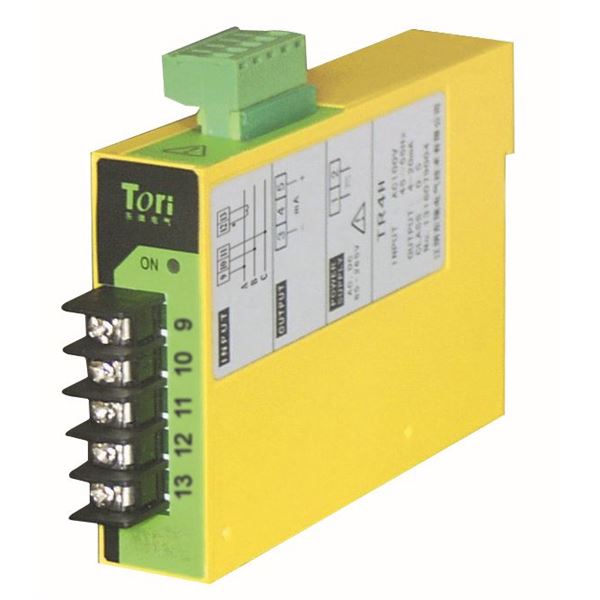

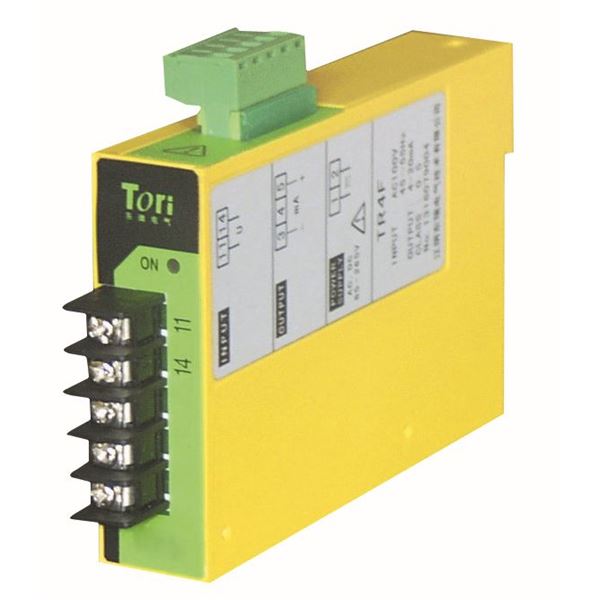

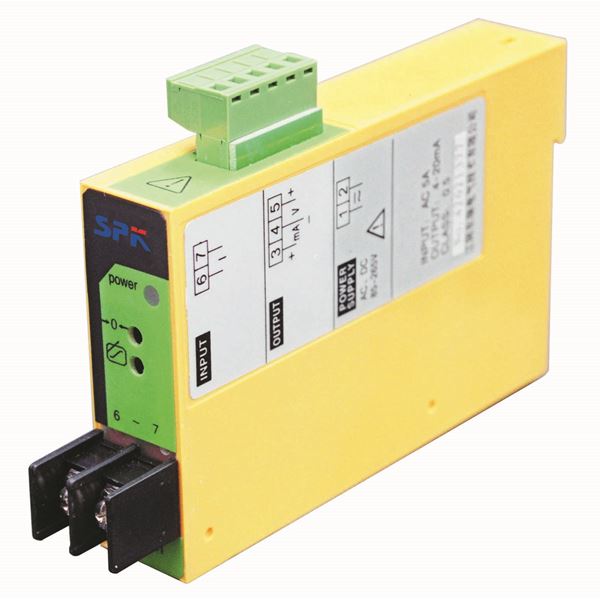

电量变送器是一种将被测电量参数(如电流、电压、功率、频率、功率因数等信号)转换成直流电流、直流电压并隔离输出的装置。产品符合国标GB/T13850–1998。
*
引用标准及规则 | GB/T13850–1998 |
精度等级 | 0.2级、0.5级 |
输入过量程 | 持续:1.2倍; 瞬时:电流10倍(5秒),电压2倍(10秒) |
输入频率 | 50/60 Hz±10% |
输出信号(注) | 0~20mA、4~20mA、4~12~20mA、0~5V等可选 |
输出纹波 | 不大于2倍的基本误差值 |
隔离耐压 | 电源/输入/输出之间耐压> 2kV |
绝缘电阻 | ≥100MΩ |
工作条件 | 环境温度:-10~+55℃,相对湿度:≤93%,无腐蚀气体场所 |
贮藏条件 | 温度-40~+70℃,相对湿度20~99%,无凝露 |
平均无故障时间 | ≥50000h |
注:1、输入与输出对应关系一般为输入信号标称值0~100%对应变送输出4~20mA,有特殊要求(如功率变送器、直流电流/电压变送器需正、反向变送输出)需对应输出DC4~12~20mA时,务必特殊说明。
2、考虑到用户的接收设备有可能不监测20mA以上的信号,电压输入信号标称值0~120%对应变送输出4~20mA。

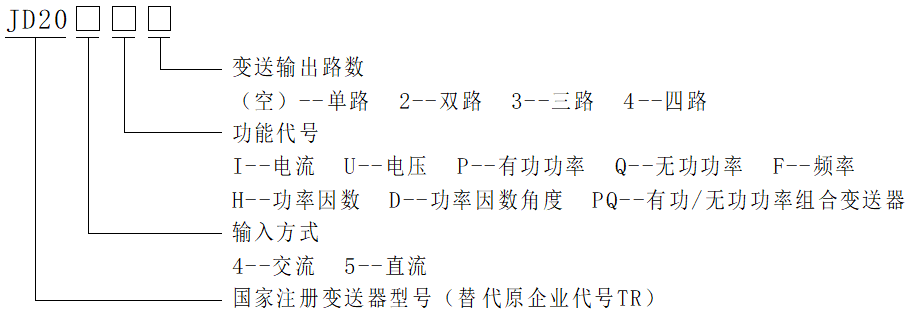

订货时请详细写明所需要产品的型号、辅助电源、输入信号、输出信号、接线方式、精度等级、订货数量等相关内容。
例1:
型 号:JD204I
电 源:AC 220V
输入信号:AC 0~5A
输出信号:DC 4~20mA
精度等级:0.5级
订货数量:20台
例2:
型 号:JD204P
电 源:DC 220V
输入信号:AC 100V 5A
输出信号:DC 4~12~20mA(对应-866W~0~866W)
接线方式:三相三线
订货数量:5台
