PD20系列智能型数显温湿度控制器,以工业级单片机为控制核心,采用进口温湿度传感器,数字信号传输,测量精确度高,对工业现场的温湿度进行智能化监控,并有温湿度数字显示和加热、排风指示,部分型号智能型温湿度控制器另可选2路或4路DC4~20mA模拟量变送输出功能模块。用户还可以通过仪表面板上的按键对温湿度控制的上、下限值进行设定。温控器通过四个常开触点输出,根据现场的应用环境和用户的设置自动控制升降温设备和除湿设备工作,以保护现场设备的运行安全。该产品主要应用于需要自动除湿、防凝露,以及控制环境温度的场合,如电力设备(如继电器保护室外端子箱、高低压控制柜、手车式开关柜、环网开关柜、地下变电站、箱式变电站、断路器机构箱、仪表箱等),能够有效防止因潮湿结露、环境温度异常而引起的各类事故,保障自动化作业的高效、安全运行。

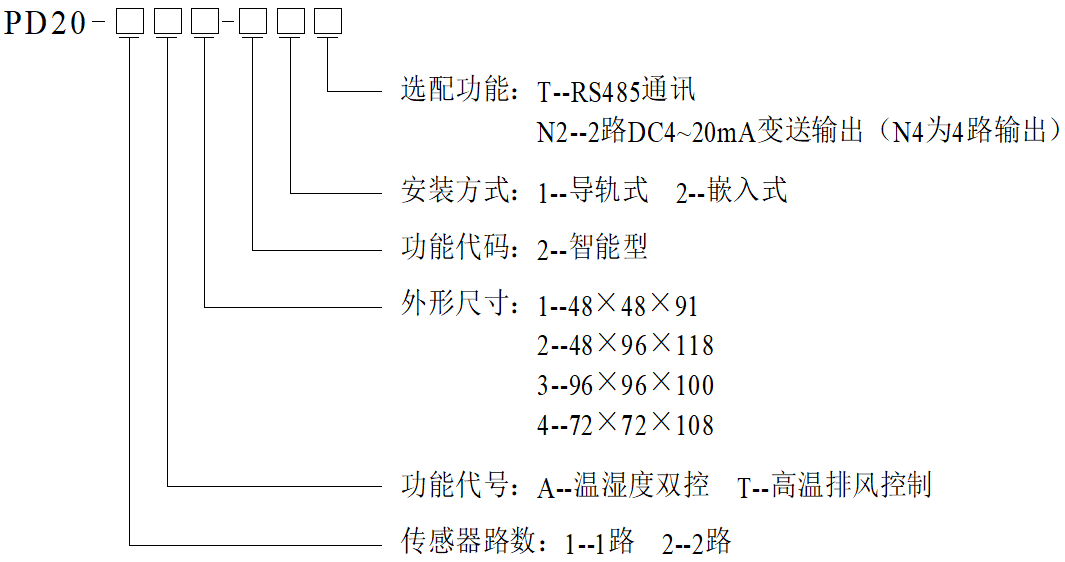

PD20系列智能型数显温湿度控制器,可分为单路温湿度测控和双路温湿度测控;安装方式以开关柜门板开孔嵌入式为主(只有一款单路温控器PD20-1A1-21为35mm导轨卡装方式),嵌入式安装的温湿度控制主要有4种外形尺寸可供选择:48×48mm(外形代号1)、48×96mm(外形代号2)、96×96mm(外形代号3)、72×72mm(外形代号4)。
注:产品型号不能随意组合,选配功能也需要对照产品型号对应的功能介绍进行选择。
单路温湿度控制器功能对比
功能项目 | 产品型号 | |||||
PD20-1A1-21 | PD20-1A1-22 | PD20-1A1-22T | PD20-1T1-22T | PD20-1A3-22 (可选T、N4) | PD20-1A4-22 (可选T、N2) | |
环境温度测显 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
环境湿度测显 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
低温加热控制 | √ | √ | √ | × | √ | √ |
凝露除湿控制 | √ | √ | √ | × | √ | √ |
高温排风控制 | √ | √ | × | √ | √ | √ |
手动控制功能 | √ | √ | √ | √ | √ | √ |
加热断线报警 | × | × | × | × | √ | √ |
越限报警输出 | × | × | √ | √ | × | × |
RS485通讯 | × | × | √ | √ | 1路(可选) | 1路(可选) |
4~20mA输出 | × | × | × | × | 2~4路(可选) | 2路(可选) |
安装开孔尺寸 | 35mm导轨 | 46×46mm | 45.5×45.5mm | 45.5×45.5mm | 91×91mm | 67×67mm |
注:以上功能对比表中,“√”表示标配,“×”表示不具备,“可选”表示选配。
双路温湿度控制器功能对比
功能项目 | 产品型号 | |||
PD20-2A2-22 (可选T) | PD20-2T2-22 (可选T) | PD20-2A3-22 (可选T、N2或N4) | PD20-2A4-22 (可选T、N2) | |
环境温度测显 | 2路 | 2路 | 2路 | 2路 |
环境湿度测显 | 2路 | 2路 | 2路 | 2路 |
低温加热控制 | √ | × | √ | √ |
凝露除湿控制 | √ | × | √ | √ |
高温排风控制 | × | √ | √ | √ |
手动控制功能 | √ | √ | √ | √ |
加热断线报警 | √ | × | √ | √ |
越限报警输出 | × | × | × | × |
RS485通讯 | 1路(可选) | 1路(可选) | 1路(可选) | 1路(可选) |
4~20mA输出 | × | × | 2~4路(可选) | 2路(可选) |
安装开孔尺寸 | 46×92mm | 46×92mm | 91×91mm | 67×67mm |
注:以上功能对比表中,“√”表示标配,“×”表示不具备,“可选”表示选配。
