• GB28184-2011 《消防设备电源监控系统》

• GB50016-2014 《建筑设计防火规范》

• GB50116-2014 《火灾自动报警系统设计规范》

• GB25506-2016 《消防控制室通用技术要求》

摘自《火灾自动报警系统设计规范》3.4.2：消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备或具有相应功能的组合设备。

• 联网监控：将各个消防设备的电源监控点组网成独立的子系统，24小时实时自动巡检；

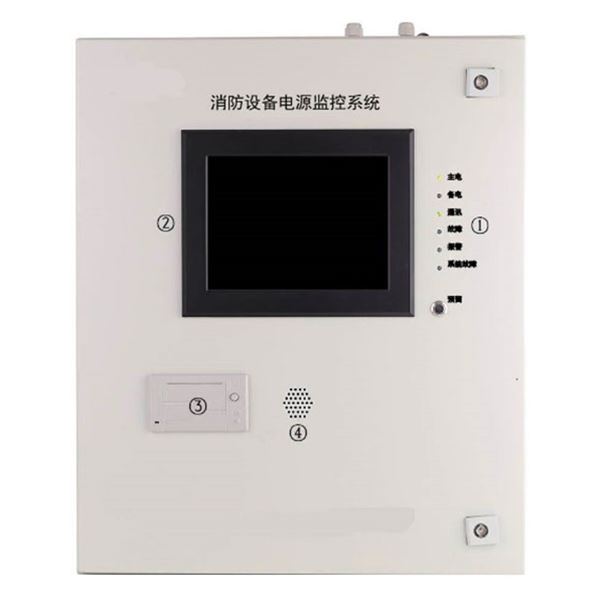

• 集中显示：通过安装在消防控制室的消防设备电源状态监控器液晶屏，对所有监控点信息以图文的形式呈现出来，清晰明了；

• 警情管理：对各类消防设备供电故障（如中断供电、过压、欠压、过流、缺相等）实时报警，提醒人工介入，及时排除故障隐患，同时提供对警情的记录、查询、打印等功能；

• 远程设置：信号传感器的参数设置，可以在消防控制室的监控器上轻松完成。

该系统的设计严格遵循相关国家标准和规范，并通过国家消防电子产品质量监督检验中心的严格检验，可以有效降低消防设备供电电源的故障发生率，为在火灾情况下消防设备的正常运行提供有力的技术保障，起到“用科技守护人民生命和国家财产安全”的重大作用。

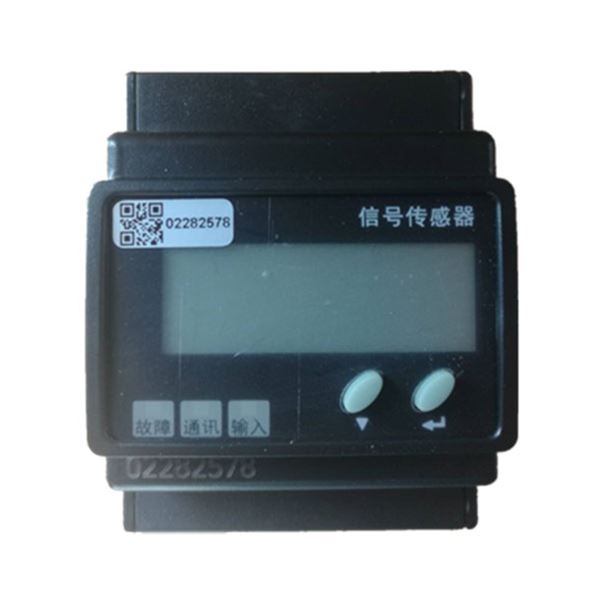

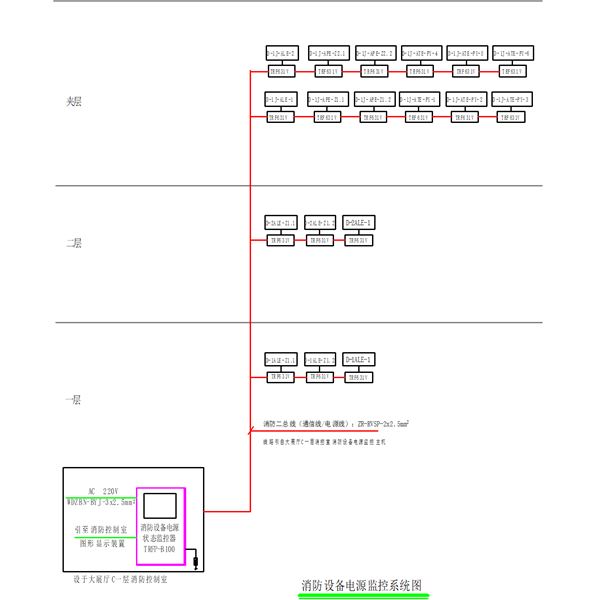

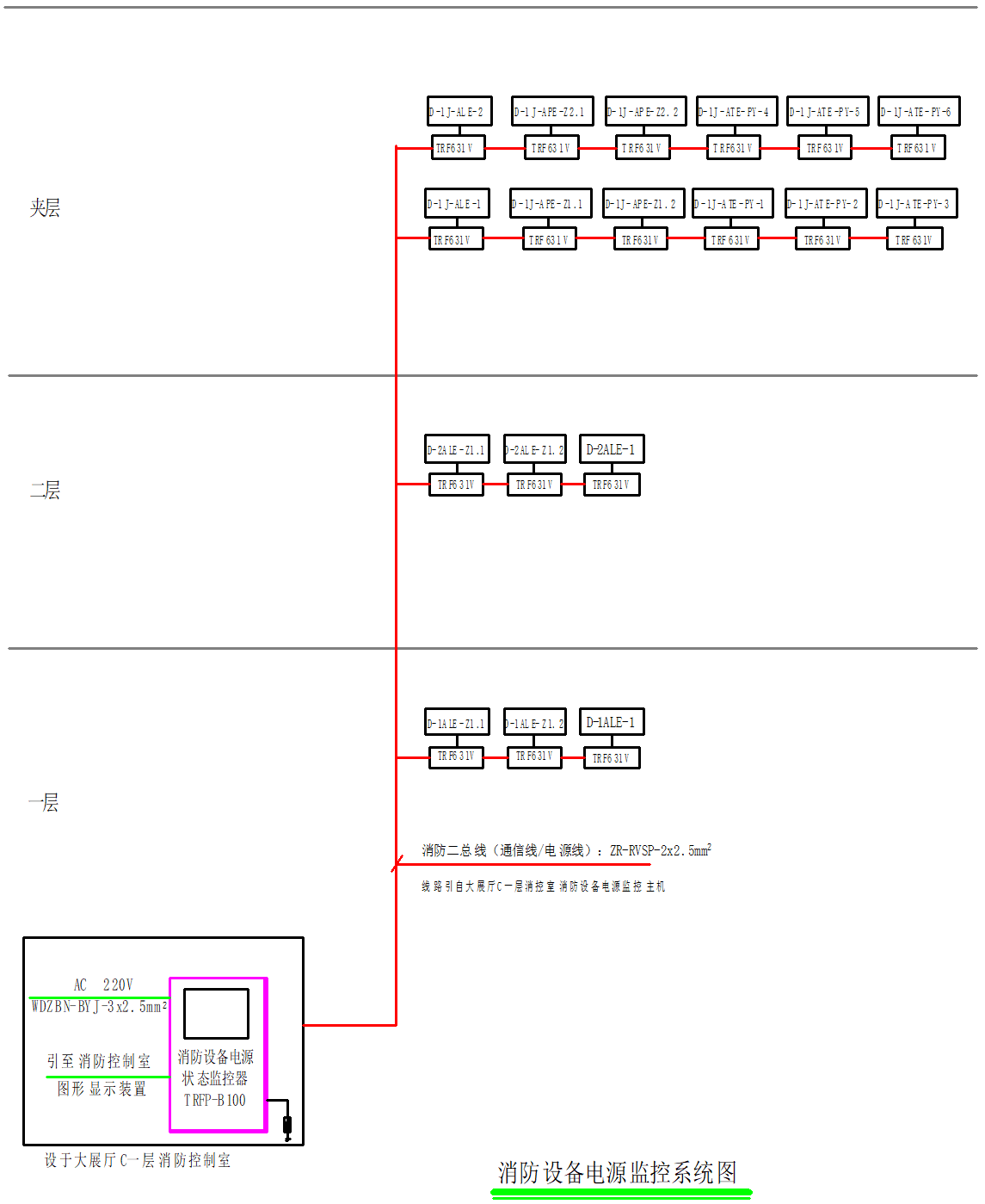

TRFP-B消防设备电源状态监控器，通过1~4路消防二总线(DC24V安全供电)与TRF630或TRF610系列电压/电流信号传感器连接（每路二总线，所连接的信号传感器不大于100个），完成控制命令下发和报警信号上传这一完整过程。二总线宜采用ZR-RVSP 2×2.5mm²（阻燃型铜芯导体聚氯乙烯绝缘双绞型屏蔽软电线，每芯截面积为2.5mm²）。

1、布线

系统的布线，应符合现行国家标准GB50166《火灾自动报警系统施工与验收规范》的要求；我公司产品的两种常用现场总线类型及电源线，电缆选用和布线方式要求如下：

1) 二总线：也叫通信二总线或消防二总线，通信信号和供电共用一个总线，使用ZR-RVSP-2×2.5mm2；二总线可灵活布线，支持星形、树形、总线型拓扑，通常可以支持5A以上电流；

2) CAN总线：通讯线采用ZR-RVSP-2×1.5mm2；布线方式建议使用直线型拓扑中最常用的手牵手连接方式；

3) 电源线：采用ZR-RVSP-2×2.5mm2；

4) 接地线：交流供电和36V以上直流供电的消防用电设备的金属外壳应有接地保护，其接地线应与电气保护接地干线（PE）相连接。

总线采用SC20共管敷设；总线敷设后，应对每回路的导线用500V的兆欧表测量绝缘电阻，对地绝缘电阻不应小于20MΩ；

当线缆长度过长时，由于线缆本身存在电阻，在线缆上产生的压降，随线缆载荷电流大幅上升，导致线缆末端电压低于设备额定电压，此时需要在该线路上增加中继器，以延长供电距离，通常来说100m长的2.5 mm2双向电缆阻抗为1.3欧姆；100m长的1.5 mm2双向电缆阻抗为2.3欧姆；现场应根据欧姆定律计算末端压降并测量验证，然后根据连接的设备额定工作电压范围确定是否需要安装电源中继器。

2、安装

监控器壁挂安装时，其上端距离地面高度宜为1.5~1.8m；

正靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m；

引入监控器的电缆或导线，电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹清晰不易褪色；

监控器一般安装在消防控制室；中继器或区域分机安装在强电间内；

信号传感器输出回路的连接线，应使用截面积不小于1.5 mm2的铜导线，并应留有不小于150mm的余量，其端部应有明显标志；

信号传感器的安装不应破坏被监测线路的完整性，不应增加线路接点。

3、调试

系统的调试，应由建设（监理）单位组织，施工单位具体实施。应在施工安装结束并在质量验收合格后进行。

调试前应具有下列技术文件和条件：

系统图、平面图；

设备安装技术文件；

变更设计部分的实际施工图，变更设计的证明文件；

施工过程检查记录、调试记录；

设备的使用说明书、产品检验报告、合格证和相关材料；

调试负责人必须由专业技术人员担任。

调试过程应做以下工作：

对设备的规格、型号、数量、备品备件等按设计要求查验；

对于系统线路出现错线、开路、虚焊、短路、绝缘电阻小于20MΩ等问题，应采取相应的处理措施；

系统调试，应先分别对信号传感器和监控器逐个进行单机通电检查，无故障报警、自检等操作时方可进行系统调试；

将所有经过调试合格的各项设备按系统设计连接组成完整的监控系统，观察并记录系统实时工作的状态信息；

系统在调试无故障后，开始系统的试运行。
