1. 适用于0.66KV及以下电压等级各种电流规格电动机的基本保护；

2. 保护器配套MCT（三相一体式电流互感器），最大电流规格达到400A，性价比高；

3. 通过监测电动机三相回路的电流等参数对电动机进行过流、堵转、短路、缺相等多种故障保护；

4. 采用高亮红色LED以及指示灯实时显示运行状态及数据；

5. 可编程设置，可在现场方便地更改整定电流等参数；

6. 可选配1路RS485数字通讯接口，采用MODBUS-RTU协议与后台组网通讯；

7. 可选配1路DC4～20mA模拟量变送输出到后台工控机；

8. 工作电源采用交直流通用、宽范围输入设计，电源电压范围：AC/DC85V～265V；

9. 保护器安装方式可选：面板开孔屏装方式（开孔尺寸为94mm×46mm），或35mm标准导轨卡装方式。

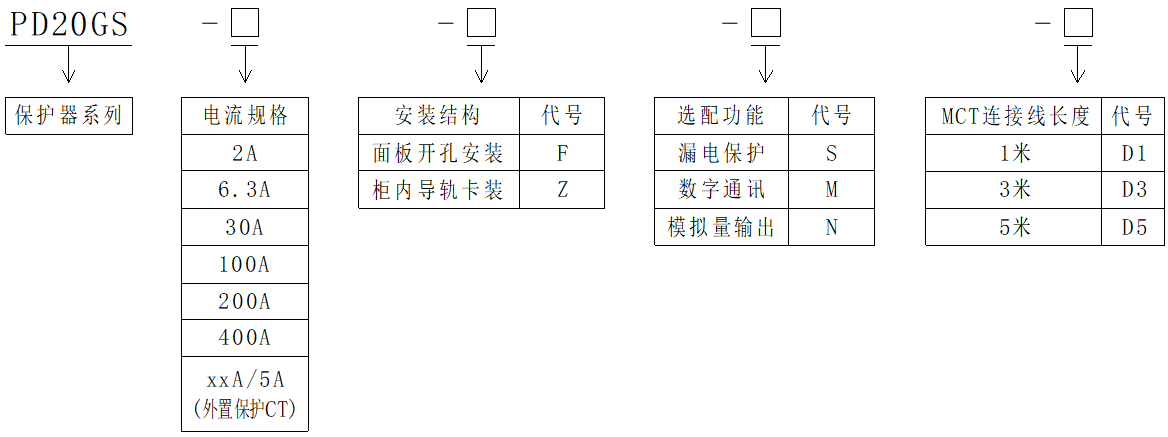

注：

1. 根据电动机铭牌电流或额定功率选择合适的电流规格（保护器“电流规格”应略大于电动机铭牌电流），当电动机铭牌电流＞400A时，需外置二次电流为5A的保护型电流互感器（A、B、C三相各一个，选型资料见P58页）；

2. 选配功能中S漏电保护、M数字通讯、N模拟量输出，可以同时选配；

3. 保护器配套的三相电流互感器（MCT）连接线长度，标配1米，可选1米、3米、5米三种规格。

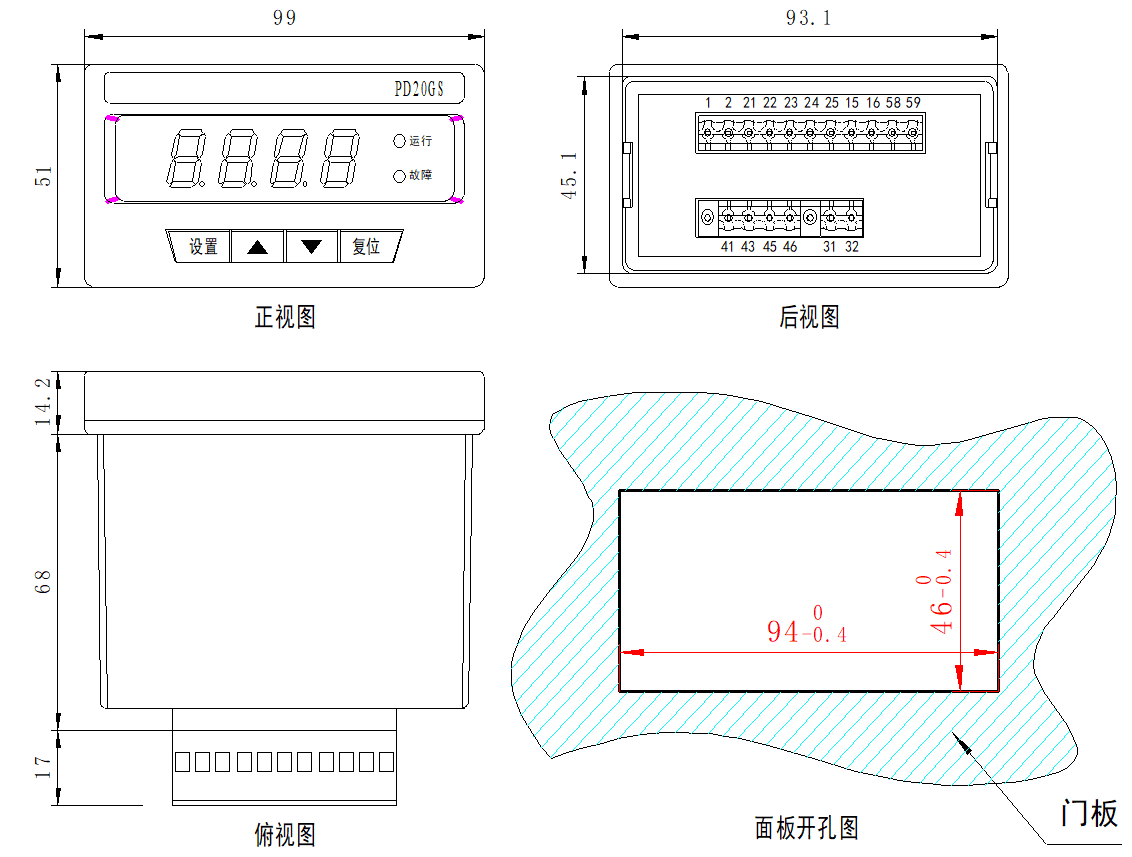

● PD20GS-F面板安装式保护器外形尺寸（单位：mm）及安装方式

PD20GS-F电动机保护器，采用面板嵌入式安装方式，在配电柜门板上预先开一个94×46mm的矩形孔，拔下保护器两侧的固定卡，把保护器从门板正面放入安装孔中，再用配套的固定卡插入保护器两侧的卡槽，然后前推，把保护器可靠地固定在门板上。

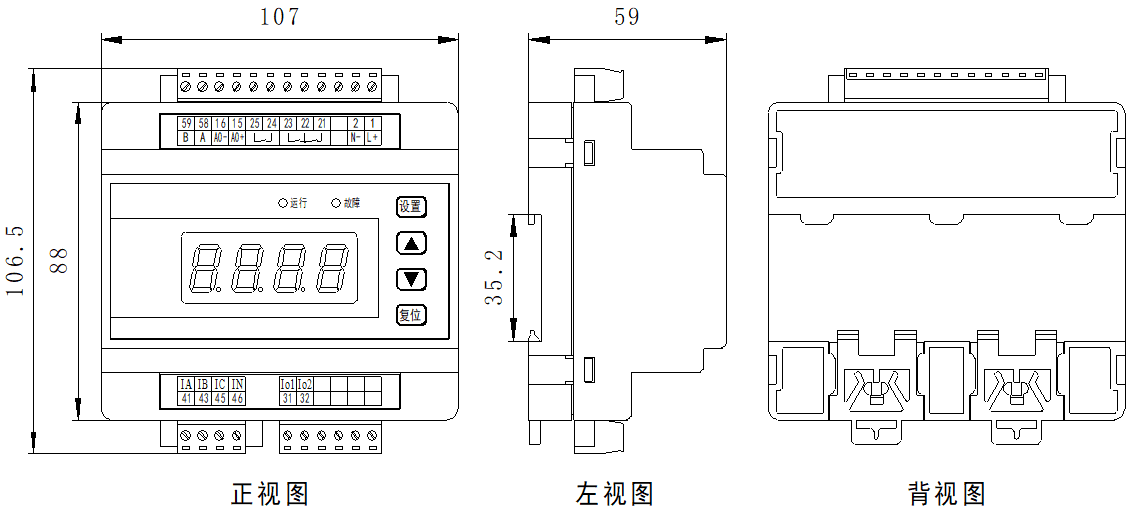

● PD20GS-Z导轨卡装式保护器外形尺寸（单位：mm）及安装方式

PD20GS-Z电动机保护器，采用35mm标准导轨卡装方式，在配电柜内的合适位置先固定卡装保护器的35mm标准导轨，PD20GS-Z电动机保护器背面的固定用滑块拉出至外侧，再把PD20GS-Z电动机保护器钩挂在导轨上，最后向内侧推动保护器上的滑块，把保护器卡牢在导轨上即可。

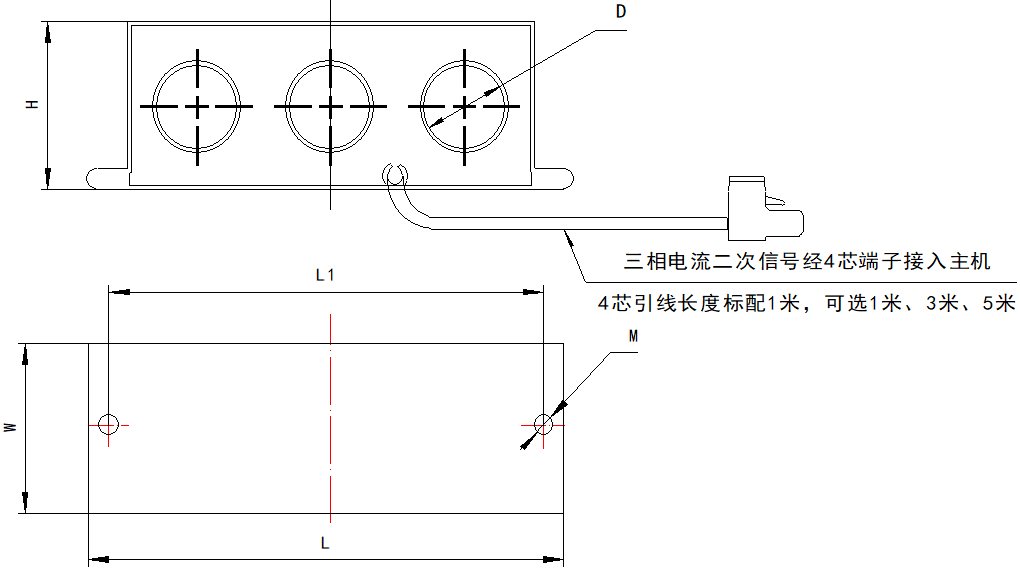

● 配套三相一体式电流互感器（MCT）外形尺寸及安装方式：

配套三相一体式互感器(MCT)分5种规格型号：

1. MCT6.3（D=9.5mm）,适用于2A、6.3A（三相主回路电缆同方向一次穿过3个Ф9.5mm穿线孔），以及大于400A回路的外置CT输入信号1A、5A（三相外置CT的二次线，同方向一匝穿过3个Ф9.5mm穿线孔）；

2. MCT30（D=15mm）,适用于30A（三相主回路电缆同方向一次穿过3个Ф15mm穿线孔）；

3. MCT100（D=20mm）,适用于100A（三相主回路电缆同方向一次穿过3个Ф20mm穿线孔）；

4. MCT200（D=25mm）,适用于200A（三相主回路电缆同方向一次穿过3个Ф25mm穿线孔）。

5. MCT400（D=40mm）,适用于400A（三相主回路电缆同方向一次穿过3个Ф40mm穿线孔）。

注：当电流＞400A或采用框架断路器时，需外置二次电流为5A的保护型电流互感器（A、B、C三相各一个），二次5A电流信号按MCT穿孔定义、同方向一匝穿过保护器三相电流互感器MCT6.3，CT变比可以在保护器内设置。

三相电流互感器安装方式：在柜内合适的位置开两个间距为L1的Φ4.5mm圆孔，用两个M4螺栓，配合螺母、弹垫等把三相电流互感器固定住。

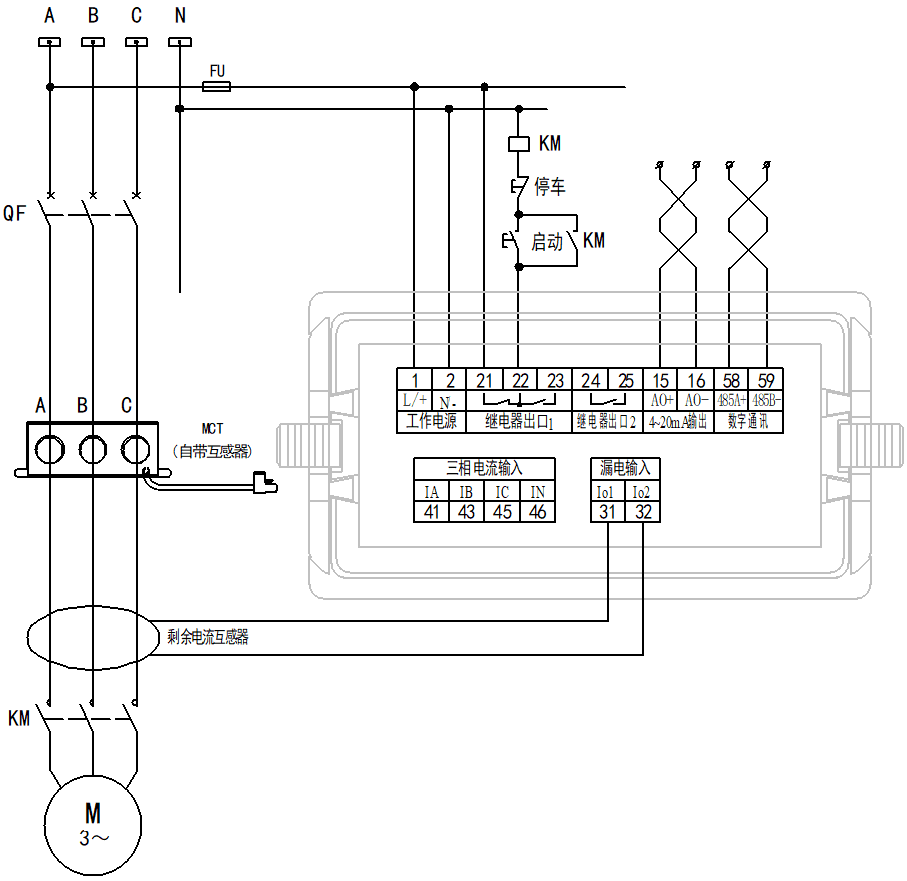

● PD20GS典型接线示意图（AC220V供电）

注

1. 图中继电器J1的常闭接点（21#、22#）作跳闸保护分接触器用，J1的常开接点（22#、23#）可作报警用；继电器J2为可编程继电器，常规作为报警继电器用，在保护器带有通讯功能时，继电器J2可并接在启动按钮两端，作通讯启动用。

2. 图中MCT为保护器自带电流互感器，≤400A 电流规格保护器，三相主线路的电缆同方向一次穿芯，MCT引出线自带的4芯端子直接插接到保护器的三相电流输入端口（41#~46#）；当电动机的额定电流>400A时，三相主线路的电缆预先一次穿过3个外部保护CT（P1进，P2出），将3个外部CT二次侧5A电流线按MCT穿孔定义、同向一匝穿过保护器MCT6.3三相孔。

3. 选择漏电保护功能时，应选取合适穿线孔径的剩余电流互感器（电动机回路A、B、C三相线同时穿过配套剩余电流互感器，选型资料见P56页）。
