PDR8000-CW电气接点无线测温系统主要应用于高压电传输、应用的行业，例如电力、钢铁、采矿、石油、化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电气接点的温度在线监测报警。该系统是一套专门用于在线监测高压电接点温度并对高温过热情况及时报警的信息系统。该系统的无线测温传感器网络基于ZigBee技术，具有自动搜索无线终端信号的功能，对于无线终端测量的信号进行传输，可在现场实时显示并送到监控设备进行相应的处理。该系统的传感器安装在一些关键部位对温度参数进行实时的监测，并将监测的数据通过无线网络传输到现场监测装置显示、保存，还可以传输到监控设备进行相应的处理，以备以后的事故和工艺分析查用。现场监测装置和上位机管理系统可同时对被监测参数进行实时显示、存储和数据记录、信息分析，对超限的参数可以实现声光报警。操作人员和管理人员可以根据需要对当前和历史的数据信息查询，查询内容可以是列表方式，也可以使数据趋势曲线。通过对历史数据的查询和分析，可以对被监测设备的情况比较全面的了解，从而可以判断设备的正常与否，为安全生产提供可信的实时依据和历史依据。
电力系统高压设备在长期运行过程中常出现表面氧化腐蚀、紧固螺栓松动，触点和母线排连接处老化等问题，造成设备过热甚至出现严重事故。而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。PDR8000-CW电气接点无线测温系统将温度传感器安装到开关柜内的带电接头触点上，在线测量该点温度后，以无线方式将数据上传，集中显示，并实现超温报警，以便及时消除事故隐患。该系统采用低功耗设计、无线测温等技术，具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点。
JJF 1171-2007 《温度巡回检测仪校准规范》
NB/T42086-2016《无线测温装置技术要求》
GB/T 2423.1-2008 《电工电子产品环境试验 第2部分：试验方法 试验A：低温》
GB/T 2423.2-2008 《电工电子产品环境试验 第2部分：试验方法 试验B：高温》
实时采集：采用无线测温传感器对被测设备的温度进行实时采集，定期传输；
无线传输：通过无线测温传感器的单片微处理器将被测设备温度由温度传感器转换成数字信号，再通过无线发射接收模块传递至读写器，通过微处理器将采集到的温度信息，通过485通讯模块上传到无线测温装置或直接上传到监控设备。
集中监控：各监控回路的监控点组成独立的子系统，24小时实时自动巡检；
集中显示：通过监控设备上所配备的触控面板液晶屏，对所有监控点的温度信息以图文、曲线的形式呈现出来，清晰明了；
警情管理：监控回路监控点温度越限后实时声光报警，提醒人工介入、及时排除故障隐患，同时提供对警情的记录、查询、打印等功能；
远程设置：各控制点的报警阀值等参数，可以在温度监控设备上轻松完成设置；
远程控制：当监测到控点温度出现异常而报警时，可以通过温度监控设备进行远程消音；排除掉故障隐患后，可以通过温度监控设备进行远程复位，解除报警状态提示。

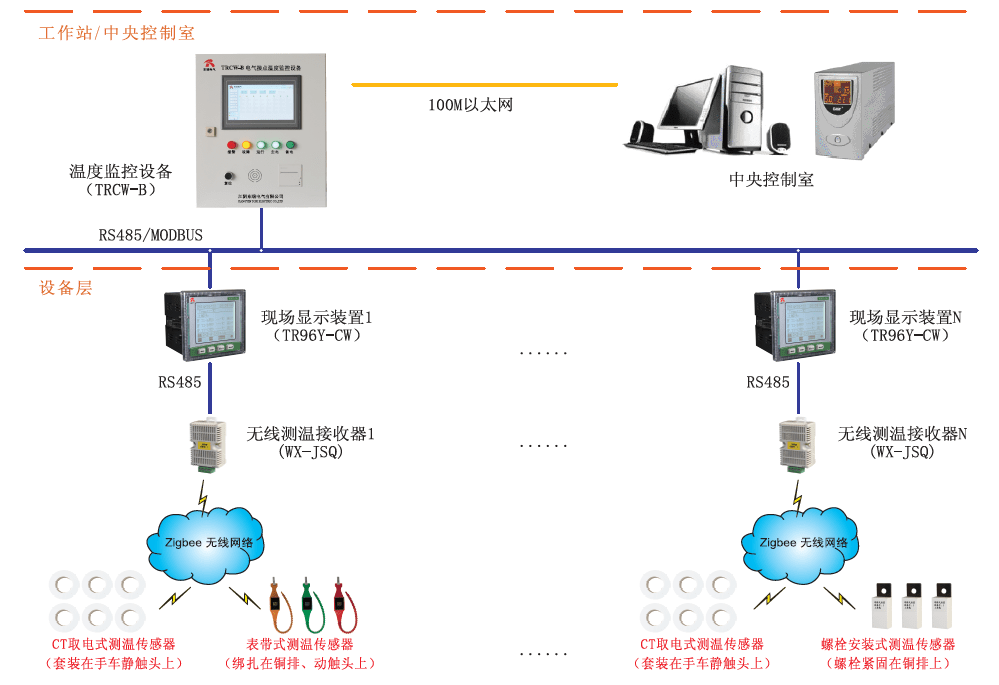

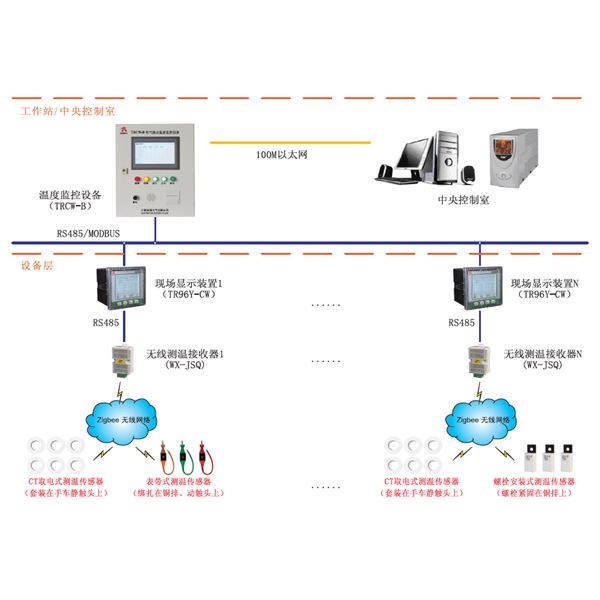

系统采用一台壁挂式电气接点温度监控设备（型号：TRCW-B，预留以太网接口可上传至监控室后台计算机），通过RS485总线方式与分散安装在配电柜上的无线测温监控装置（TR96Y-CW）实现数据交换（就地不设测温监控装置时，则与无线测温接收器WX-JSQ实现数据交换），每个无线测温接收器可接收1-12只无线测温传感器的温度信号，系统的温度监控设备在线监测、记录、分析所有无线温度传感器的温度数据，系统可以支持声光报警。
TRCW-B电气接点温度监控设备，通过4路RS485总线与TR96Y-CW无线测温装置（或WX-JSQ无线测温接收器）连接，每路RS485总线所连接的测温装置不大于64个，完成控制命令下发和报警信号上传这一完整过程。RS485总线宜采用ZR-RVSP 2×1.5mm²（阻燃型铜芯导体聚氯乙烯绝缘双绞型屏蔽软电线，每芯截面积为1.5mm²），通讯距离可达400米。
注：若温度监控设备放置在配电室的配电柜旁（距离无线测温点≤80米），考虑到现场施工方便，监控设备与分散安装在各高压柜上的测温装置之间的通讯连接也可采用无线模式。
产品名称及外形图片 | 规格型号 | 外形尺寸 （单位：mm） | 安装方式 |

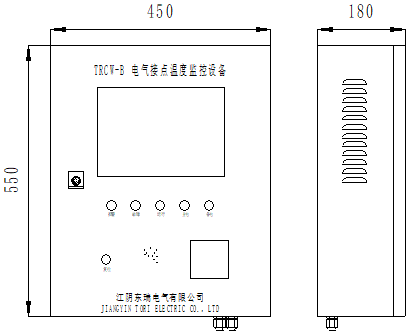

电气接点温度监控设备
| TRCW-B | L450×H550×W180 | 用设备配套的4个M8膨胀螺栓，把设备可靠地固定在墙壁上 |

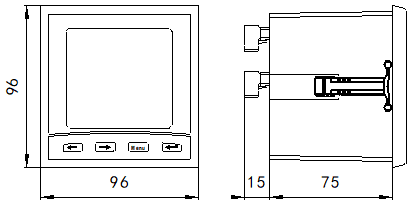

无线测温装置
| TR96Y-CW | L96×H96×W100 | 面板嵌入式安装(配套固定卡)，开孔尺寸：91×91mm |

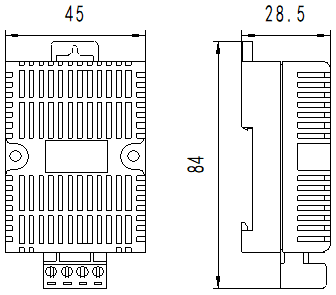

无线测温接收器
| WX-JSQ | L45×H84×W28.5 | 卡装在35mm标准导轨上 |

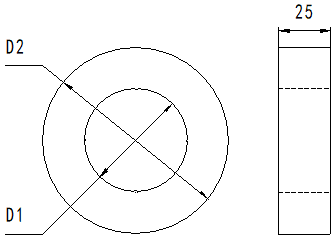

圆环形无线测温传感器（CT取电）
| WX-101 | D1：35.1mm D2：85.0mm | 套装在Φ35mm的手车静触头上 |
WX-102 | D1：49.1mm D2：90.0mm | 套装在Φ49mm的手车静触头上 | |
WX-103 | D1：55.1mm D2：91.0mm | 套装在Φ55mm的手车静触头上 | |
WX-104 | D1：79.1mm D2：114.0mm | 套装在Φ79mm的手车静触头上 | |
WX-105 | D1：109.1mm D2：146.0mm | 套装在Φ109mm的手车静触头上 | |

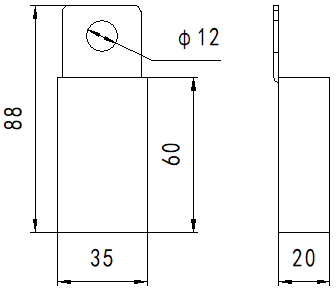

螺栓安装式无线测温传感器（内置电池供电）
| WX-106 | L35×H88×W20 | 用M10左右的螺栓（螺栓尺寸大于Φ12mm安装孔的情况，须特殊定制），紧固在母排、电缆等搭接点处。 |

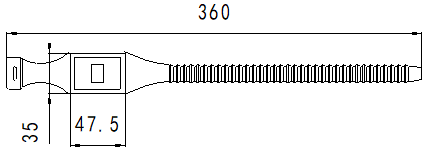

表带式无线测温传感器（内置电池供电）
| WX-107 | L360×H20×W35 | 用测温传感器上的自带表带，绑扎于母排、动触头等需要测温的电气接点附近。 |
注：此页产品的详细资料，请参见我公司产品手册的《终端分册》D22~ D25页内容。
