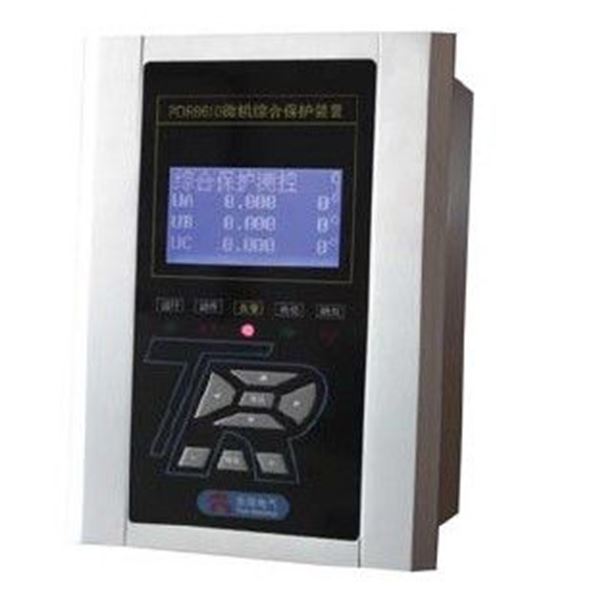

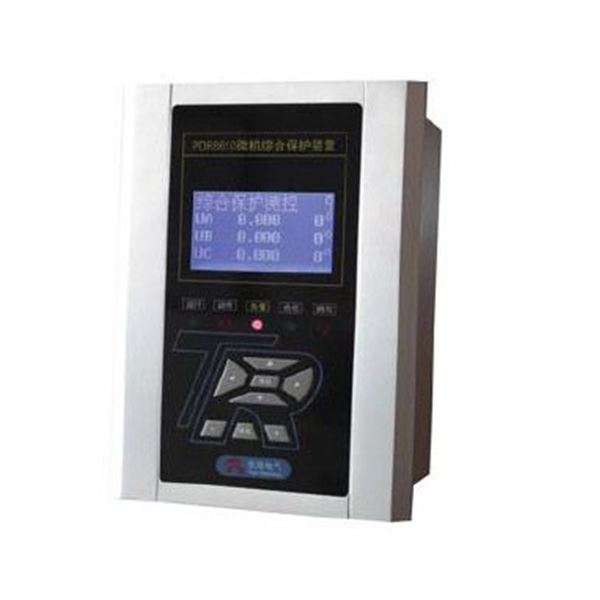

PDR8600系列环网柜微机保护装置适用于35KV及以下电压等级的线路、母联、电容器、电动机、厂用变的测量、保护以及进线备用电源自投，因安装厚度仅80mm，非常适合安装在环网柜上。此系列微机保护装置既可以分散在开关柜就地安装，也可以集中组屏安装，提供通讯接口，可以和其它保护、自动化设备一起，通过通讯接口组成自动化系统。
引用标准
GB6162-85 《静态继电器及保护装置的电气干扰试验》
GB7261-87 《继电器及继电保护装置基本试验方法》
GB2887-89 《计算机站场地技术条件》
GB 14258-93 《继电保护和安全自动化装置技术规程》
GB 50062-92 《电力装置的继电保护和自动化装置设计规范》
DL/T 527-2002 《静态继电保护装置逆变电源技术》
IE870-5-103 《继电保护信息接口标准》
GB /T15145-94 《微机线路保护装置通用技术条件》
GB/T16435.1-1996《远动设备及系统和接口（电气特征）》
GB /T17626.2 《静电放电抗扰度试验》
GB /T17626.3 《射频电磁场辐射抗扰度试验》
GB/T17626.4 《电快速瞬变脉冲群抗扰度试验》
GB/T17626.5 《浪涌冲击抗扰度试验》
GB /T17626.6 《射频场感应的传导骚扰抗扰度试验》
GB/T17626.8 《工频磁场抗扰度试验》
GB /T17626-1998 《电磁兼容试验和测量技术》
GB/T14537-1993 《量度继电器和保护装置的冲击与碰撞试验》
1） 装置供电电源、DI操作回路电源均为交直流通用；
2） 采用全封闭式结构，具有良好的抗震、防尘性能；
3） 小型化设计、体积小、重量轻、外形美观、安装方便；
4） 全汉化液晶显示，人机界面清晰易懂，操作整定极为方便；
5） 具备完善的自检功能，完整的异常记录、事件记录、操作记录，所有信息掉电保持；
6） 装置配备RS485通讯接口，并集成了MODBUS标准通讯规约；
7） 采用独特的可靠性设计，超低功耗，无可调元件，装置稳定性好，抗干扰性强；
8） 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SMT工艺，使产品具有很高的电气性能。
1.技术参数
技术参数 | 技术指标 |
装置工作电源 | AC220V、DC220V或DC110V (通用型) |
功率消耗 | 工作电源：正常工作时，功耗不大于5W；保护动作时，功耗不大于10W |
交流电压回路：功耗< 0.2VA/相 | |
交流电流回路：IN =5A时，功耗< 0.5VA/相；IN =1A时，功耗<0.1VA/相 | |
额定输入技术数据 | 交流电压：400V 或100V(订货时注明) |
交流电流：5A或1A(订货时注明) | |
频率：50HZ | |
精确工作范围 | 电压：0.5V～1.2Un |
电流：0.08In～20In | |
频率：0.9Fn～1.1Fn | |
时间：0～100s | |
保护部分精度 | 定值误差 ≤±5% |
时间误差<±5%整定时间或35ms | |
整组动作时间误差≤35ms | |
频率误差≤±1% | |
测控部分精度 | 交流量误差≤±0.5% |
有功无功误差≤±1% | |
温度测量误差≤±1.5℃ | |
频率误差≤±1% | |
开关量输入 | 输入类型：无源 |
光电隔离输入数量：12路 | |
操作电源：AC220V、DC220V或DC110V（订货时注明） | |
开出接点 | 输出类型:无源(空接点) |
触点额定载流容量：250VAC/5A或220VDC/5A | |
数字通讯接口 | 接口数目：1路 |
通讯接口类型：RS485 | |
传输方式：异步 | |
通讯协议：MODBUS | |
地址：1～99 | |
波特率：≤1Mbps | |
通讯介质：双绞线或光纤 |
2.环境参数
电气环境
绝缘电阻
在正常试验大气条件下，装置的带电电路部分和非带电金属及外壳之间，以及电气无联系的各电路之间，用开路电压500V的兆欧表测量绝缘电阻值；正常试验大气条件下，各回路绝缘电阻应不小于100MΩ。
介质强度
在正常试验大气条件下，装置能承受频率为50Hz，试验电压2000V历时1min的工频耐压试验而无击穿闪络及元器件损坏现象。
冲击电压
在正常试验大气条件下，装置的直流输入回路、交流输入回路、信号输出触点诸回路对地以及回路之间，能承受(1.2/50)μs的标准雷电波的短时冲击电压试验，开路试验电压5kV，无绝缘损坏。
脉冲群干扰
装置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)规定的1MHz和100kHz脉冲群干扰试验。试验严酷等级为Ⅲ级， 试验电压共模2.5kV， 差模1kV。
辐射电磁场干扰
装置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中规定的严酷等级为Ⅲ级的辐射电磁场干扰试验，即试验场强为10V/m。
静电放电干扰
装置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中规定的严酷等级为IV级，即接触放电试验电压为8kV、允许偏差±5%，空气放电试验电压为15kV、允许偏差±5%的静电放电干扰试验。
快速瞬变干扰
装置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中规定的严酷等级为IV级快速瞬变干扰试验，即试验电压为4kV，允许偏差±10%。
自然环境
工作温度：-25℃～+70℃
存储温度：-40℃～+85℃
湿度：5～95%RH
机械环境
工作条件：能承受严酷等级为Ⅰ级的振动响应、冲击响应；
运输条件：能承受严酷等级为Ⅰ级的振动耐久、冲击耐久、碰撞。
装置型号 | 装置名称 | 适用范围 | 主要功能 |
PDR8610 | 微机综合保护装置 | 35kV及以下电压等级进线柜、母联柜，及变压器、电容器馈出柜的综合保护测控 | 保护功能：三段相间过流定时限保护、反时限过流保护、过负荷保护、三相一次重合闸保护、重合闸加速保护、相间充电保护、两段式负序过流保护、零序过流保护、过压保护、低压保护、零序过压保护、低频减载保护、3路非电量保护等； 遥测功能：三相电压、零序电压、三相电流、零序电流、有功功率、无功功率、功率因数、频率等参数； 遥信功能：12路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等); 控制功能：保护动作可跳断路器；标配一路RS485接口，支持MODBUS-RTU协议，可遥控分合断路器(远控权限下); 辅助指示和状态输出：跳位、合位、告警、动作指示，和保护告警、保护动作、装置异常输出等； |
PDR8620 | 微机电动机保护装置 | 35kV及以下电压等级异步电动机馈出柜的综合保护测控 | 保护功能：启动时间过长保护、两段式定时限相间过流保护、两段式负序过流保护、过负荷保护、零序过流保护、过压保护、低压保护、零序过压保护、3路非电量保护等； 遥测功能：三相电压、零序电压、三相电流(测量、保护)、零序电流、有功功率、无功功率、功率因数、频率等参数； 遥信功能：12路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等); 控制功能：保护动作可跳断路器；标配一路RS485接口，支持MODBUS-RTU协议，可遥控分合断路器(远控权限下); 辅助指示和状态输出：跳位、合位、告警、动作指示，和保护告警、保护动作、装置异常输出等； |
PDR8660 | 进线备自投保护装置 | 35KV及以下进线保护及备用电源自投/主电源自复功能 | 保护功能：三段相间过流定时限保护、反时限过流保护、过负荷保护、相间充电保护、两段式负序过流保护、零序过流保护、过压保护、低压保护、零序过压保护等； 遥测功能：三相电压、零序电压、三相电流、零序电流、有功功率、无功功率、功率因数、频率等参数； 遥信功能：12路开入量采集(外加电源：DC110V、DC220V、DC48V、AC220V等); 控制功能：保护动作可跳本侧断路器；根据备投逻辑和检测状态，自动跳本侧、合对侧进线断路器；标配一路RS485接口，支持MODBUS-RTU协议，可遥控分合断路器(远控权限下); 辅助指示和状态输出：跳位、合位、告警、动作指示，和保护告警、保护动作、装置异常输出等； |

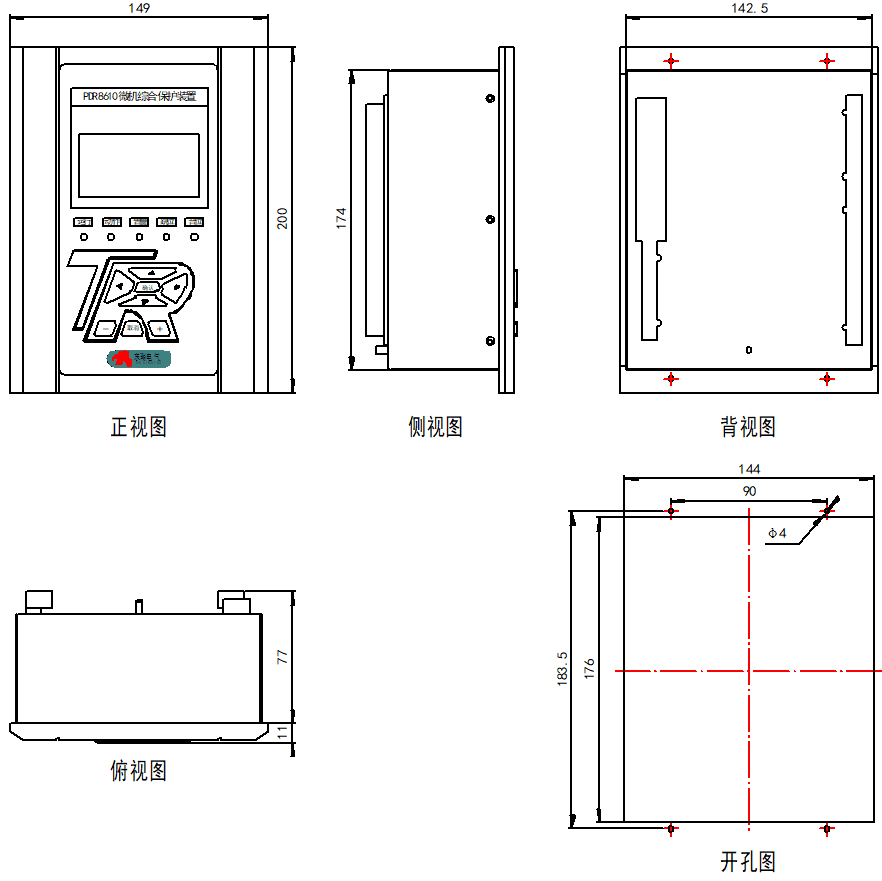

● PDR8600系列微机保护装置外形尺寸、开孔尺寸及安装方式
安装方式：屏面嵌入式安装。在面板上开一个144mm(横向)×176mm（纵向）的矩形孔以及四个孔距为90mm(横向)×183.5mm（纵向）的Φ4的安装孔，从正面装入装置后，再从背面用4个装置配套的M3螺丝固定即可。
