PDR8710系列综合保护装置
PDR8710系列综合保护装置
PDR8710系列综合保护装置 $c.title

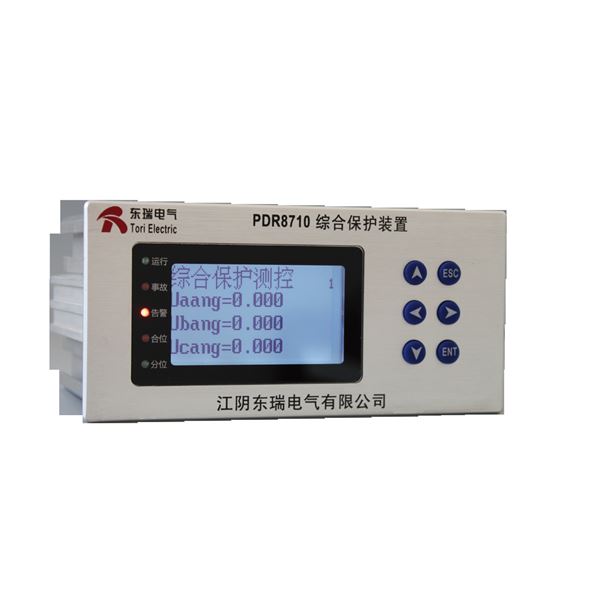

PDR8710 系列综合保护装置主要是针对环网柜系统应用而开发,也可应用于低压进线柜等作为低压线路的综合测控保护。该产品具有三段相间过流保护、多种动作特性曲线的反时限过流保护、零序过流(接地)保护、重合闸、过电压、低电压等多种保护及智能开关量输入功能,还具有多电量测量、遥控、遥信等监控功能。


装置特点
技术指标
选型说明
外形,开孔尺寸及安装方式

  PDR8710 系列综合保护装置采用高集成度、总线不出芯片的微处理器处理来自电压电流互感器的信号,通过数字逻辑运算控制装置的输出。装置采用密封机箱,免维护设计,抗干扰性能好,非常适合于运行环境较为恶劣、安装位置有限的环网柜系统。

1)整机采用极低功耗设计技术,保证保护功能在任何条件下可靠快速启动。

2)装置结构简单小巧,安装方便灵活,非常适合于环网柜的紧凑安装条件。

3) 三段相间过流保护,零序(接地)电流保护,多种 IEC 标准反时限曲线选择,还具有电压保护功能。

4)速断保护采用了短数据窗的快速算法,保证短路故障快速切除,避免越级跳闸。

5)保护配置灵活齐全,各种保护功能均可以通过控制字自由投退。

6)具有完善的测控功能,可以测量电压、电流、有功功率、无功功率功率因数等电气参数;并具有正反向有功电能、无功电能计量功能;提供遥控继电器实现遥控功能;具有 10 路开关       量输入监测,实现遥信功能。

7)采用全中文液晶显示界面,多层菜单显示,事件告警弹出式窗口设计,人机界面极为友好。

8)自动动态增益的电流测量回路设计,装置具有极宽的测量范围,同时满足二次额定 1A 或 5A 的电流互感器。

9)零序电流采集方式可选择(外部接入或内部计算)。

10)极宽的运行温度适应范围,并采用防水防尘设计,保证各种极端环境下运行可靠。

11)装置记录多种历史事件类型,各种事件记录容量不低于 100 条,装置掉电数据不丢失,方便事故追忆。

12)装置提供 RS-485 通讯接口,并向用户提供开放的通讯协议,实现 SCADA 功能。


技术性能指标

  1. 工作环境条件

      环境温度: 工作温度 -20°C ~ 60°C

      存储温度 -40°C ~ 85°C

      相对湿度: 5% ~ 95%

      大气压力: 70 KPa ~ 110KPa

      海拔高度: ≤4000m

  2.电气技术参数

     额定数据: 交流电压: 100V 或 380V(订货注明,默认为 100V)

     交流电流: 5A 或 1A(订货注明,默认为 5A)

     频 率: 50Hz 或 60Hz

     辅助电源: AC220(110)V,±20%

                       DC220(110)V,±20%

                       DC48V,±20%

                       DC24V,±20%

     过载能力:电压回路 长期运行------1.5Un

     电流回路 长期运行------10 A

                    10s--------------50 A

                     1s---------------100A

     功率消耗:电源功率不大于 10W

     交流输入回路不大于 0.5VA/路

     测量范围:电压 0.05Un ~ 2Un

                      相电流 0.05A ~ 50A

                      零序电流 0.05A ~ 50A

     测量精度:瞬时量±0.5%(20% In~ 200%In);电能累计±2.0%(二次电能值累计范围:0~999999.999kWh);

     保护精度:±2.5%

     保护动作时间:不大于 35ms

     开入回路:外部提供电源,电压类型可定制

  3.绝缘性能

     绝缘电阻

序号试 验 部 位 试 验 要 求 备 注
1
交流回路对地绝缘电阻>100 兆欧用开路电压 1000V 摇表测
2交流回路和电源回路之间
3电源回路对地
4开关量输入回路对地
5开出回路对地
6开关量输入和开出回路之间

    介质强度

序号试 验 部 位 试 验 条 件备 注
1
电源回路对地在正常试验大气条件下, 装置承受特定电压(2 项 1000V,其余 2000V)历 时 1 分钟的工频耐压试 验,被试回路施加电压 时,其余回路等电位互连 接地 无击穿闪络及元件损坏情况
2通讯回路对地
3交流回路对地
4交流回路和电源回路之间
5开关量输入回路对地
6开出回路对地
7开关量输入和开出回路之间

    冲击电压

序号试 验 部 位 试 验 条 件 备 注
1交流回路对地在正 常试验 大气条 件 下,装置承受 1.2/50us 的标准雷电波的短时冲 击电压试验,开路试验 电压 5KV无击穿闪络、绝缘损坏及 元件损坏情况
2交流回路和电源回路之间
3电源回路对地
4开关量输入回路对地
5开出回路对地
6开关量输入和开出回路之间

  4.耐湿热性能

    装置应能承受 GB/T 2423.9 规定的恒定湿热试验。实验温度+40℃±2℃,相对湿度(93±3)%,试验时间 48h。 在试验结束前 2h 内根据 2.3.1 的要求,分别测量各回路间的绝缘,电阻应不小于 1.5MΩ;介质耐压强度不低于 2.3.2 规定的介质强度试验电压幅值的 75%。

  5.抗电磁干扰

    静电放电抗干扰度 通过 GB/T 17626.2-1998 标准、静电放电抗干扰度 4 级试验。

    射频电磁场辐射抗干扰度 通过 GB/T 17626.3-1998 标准、射频电磁场辐射抗干扰度 4 级试验。

    电快速瞬变脉冲群抗扰度 通过 GB/T 17626.4-1998 标准、电快速瞬变脉冲群抗扰度 4 级试验。

    浪涌冲击抗扰度 通过 GB/T 17626.5-1998 标准、浪涌冲击抗扰度 4 级试验。

   6.机械性能

    振动 通过 GB/T 7261 中 16.2 规定的严酷等级为 I 级的振动响应试验。

    冲击 通过 GB/T 7261 中 17.4 规定的严酷等级为 I 级的冲击响应试验。

    碰撞 通过 GB/T 7261 中第 18 章规定的严酷等级为 I 级的碰撞响应试验。

   7.防护等级 IP52

产品选型:

产品型号及名称适用范围安装开孔尺寸主要功能
PDR8710综合保护装置(横式)10kV/6kV等电压等级变压器、电容器出线间隔的综合性保护(断路器手动分合控制线路不通过综保,建议应用在环网柜或低压进线柜)门板嵌入卡装,开孔尺寸:L147.5×W70mm

保护功能:三段相间过流定时限保护、反时限过流保护、过负荷保护、三相一次重合闸保护、重合闸加速保护、相间充电保护、两段式负序过流保护、零序过流保护、零序反时限过流保护、过压保护、低压保护、零序过压保护、低频减载保护、3路非电量保护等;

遥测功能:采集三相电流、电压、零序电流、零序电压、有功功率、无功功率、功率因数、频率等参数,并具有正反向电能累计功能;

遥信功能:10路开入量采集(外加电源:AC220V、DC110V、DC220V、DC24V、DC48V等);

控制功能:保护动作可跳断路器;标配一路RS485接口,支持MODBUS-RTU协议,可遥控分合断路器(远控权限下);

辅助指示和状态输出:分位、合位、告警、事故指示,保护动作输出;

PDR8710S综合保护装置(竖式)门板嵌入卡装,开孔尺寸:L70×W147.5mm
PDR8710W无源型综合保护装置(横式)10kV/6kV等电压等级间隔的综合性保护,通过电流互感器,从高压电缆中互感出能量,通过模电技术设计出开关电源,供数字电路工作,建议应用在六氟化硫充气柜等无独立电源的柜体门板嵌入卡装,开孔尺寸:L147.5×W70mm

保护功能:三段相间过流保护、反时限过流保护、零序过流保护、3路非电量保护等;

遥测功能:采集三相电流、零序电流等参数;

遥信功能:5路开入量采集(内置电源供电);

控制功能:保护动作可跳断路器,脱扣输出区分类型(DC24V、DC48V、DC220V脉冲输出,或干接点输出);标配一路RS485接口,支持MODBUS-RTU协议,用于遥测、遥信,不用作遥控;

辅助指示和状态输出:告警、动作指示,保护动作输出;

PDR8710SW无源型综合保护装置(竖式)门板嵌入卡装,开孔尺寸:L70×W147.5mm

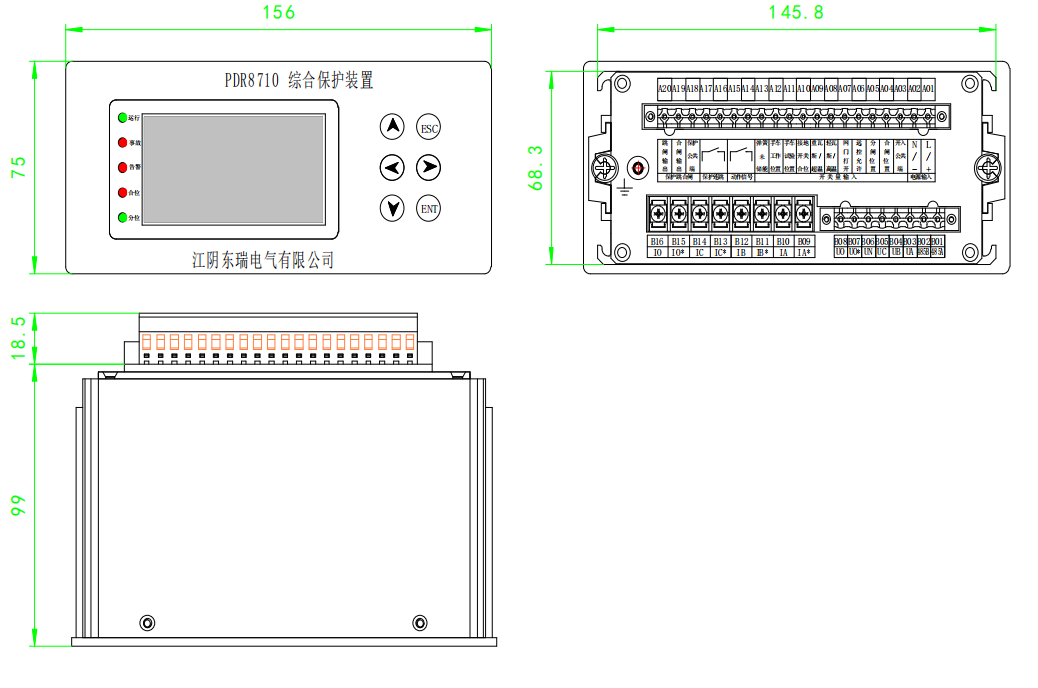

    外形结构尺寸图:


    外形结构及安装说明

    PDR8710 系列综保装置具有统一的箱体结构尺寸,具有两种端子引出方式(背面引出插板式及电流端子栅 栏式)和两种安装方向(默认横式,可选竖式 PDR8710S)。竖式安装开孔方向是在横式安装方向基础上旋转 90°。

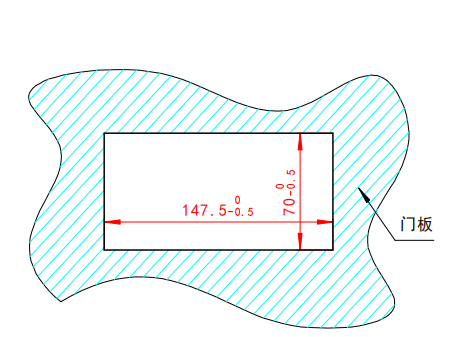

                                    PDR8710 开孔尺寸图

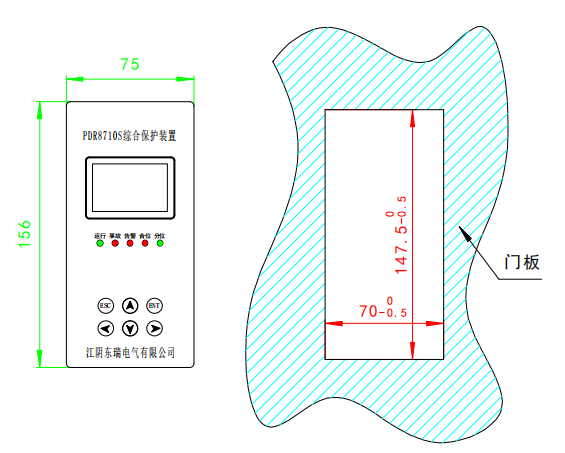

                        PDR8710S 正视图&开孔尺寸图

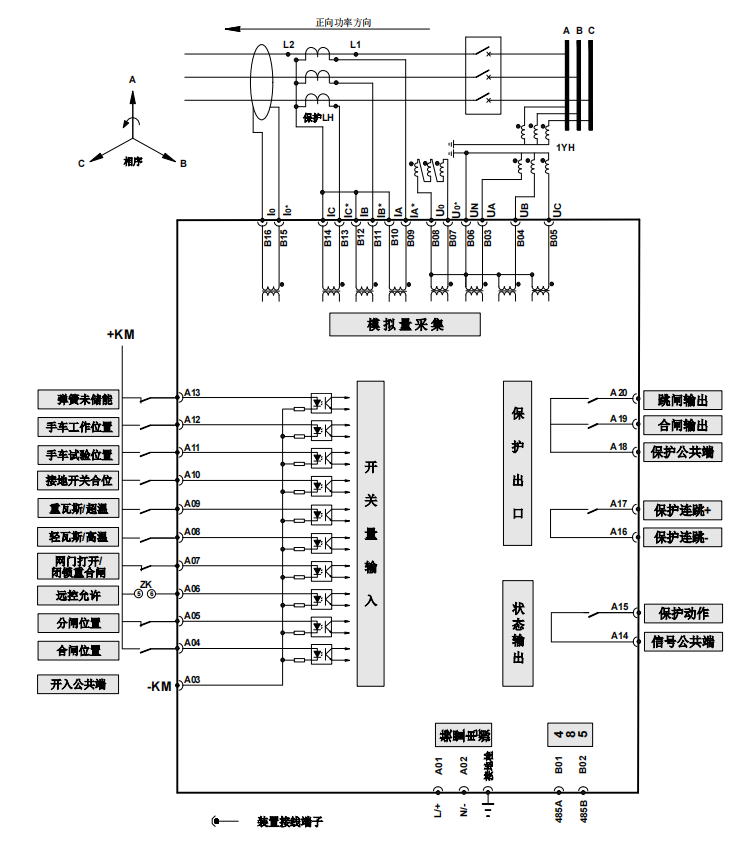

                                                                    端子接线示意图

说明:此图为直流供电接线示意图;若操作电源为交流时,“+KM”改为“L”,“-KM”改为“N”。
