PDR930系列智能电弧光保护装置，可有效减少或降低电弧光短路故障对设备的损害；避免变压器因近距离母线故障造成动稳定破坏而影响变压器的使用寿命；可缩短电弧光故障切除时间，避免波及站内直流系统造成重大损失；减少因电弧光故障造成设备停运的时间，更快地恢复供电。采用弧光检测和过电流检测双判据原理，具有保护动作速度快、可靠性高等特点。适用于电力变电站、火电厂电气段开关柜母线室、风电场升压站集电线路开关柜、箱式变电站、铝镁行业大型直流整流柜等。
1.采用 32 位处理器，16 位 AD 采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。
2.采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。
3.5路开关量输入（无源接点），4路继电器输出。
4.中文宽温液晶显示，分辨率为 128×64。
5.面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。
6.具有 1 个标准的 RS485 通讯接口(内置 Modbus RTU 通讯协议)。 弧光、电流，多重预警保护，有效的降低弧光对外部伤害，同时规避传统弧光保护容易误动的不足。保护功能可设定为“电流”、“弧光”两种模式。
7.整机静态功耗小于 5W。
8. 高抗干扰性，通过 10 项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
技术参数
| 序号 | 主要参数 | 功能 | 技术指标 |
| 1 | 辅助工作电源 | 电源 | AC/DC85V～265V/50Hz |
| 功耗 | 正常运行≤5W；装置动作≤11W | ||
| 2 | 电流输入 | 额定值 In | 5A/1A |
| 测量范围 | 保护电流：0.05In～20In 零序电流：0.03A～5.00A | ||
| 测量误差 | 保护电流：不大于 2% | ||
| 功耗 | 不大于 0.5VA | ||
| 3 | 电压输入 | 额定值 Un | 100V |
| 测量范围 | 0.3Un～1.2Un | ||
| 测量误差 | 不大于 1% | ||
| 功耗 | 不大于 0.5VA | ||
| 4 | 电参量误差 | 电流 | 不大于 1% |
| 电压 | 不大于 1% | ||
| 测量频率 | 0.05Hz | ||
| 保护频率 | 0.1Hz | ||
| 功率 | 1% | ||
| 5 | 弧光信号输入 | 通道数 | 3 路 |
| 输入方式 | 二线制 DC4～45mA 无源信号输入 | ||
| 开关量电压 | 无 | ||
| 6 | 保护功能时间误差 | 定时限保护 | 不大于±40ms |
| 反时限保护 | 不大于±40ms 或 1% | ||
| 重合闸保护 | 不大于±60ms | ||
| 7 | 开关量输入 | 通道数 | 5 路 |
| 输入方式 | 无源接点输入 | ||
| 开关量电压 | 光电隔离，隔离电压 2500V | ||
| 8 | 接点输出 | 通道数 | 4 路 |
| 触点容量 | AC250V/5A | ||
| 隔离方式 | 光电隔离，隔离电压 2500V | ||
| 9 | 通讯接口 | 通讯接口 | 标配 1 路 RS485 |
| 隔离类型 | 光电隔离，带防雷功能 | ||
| 波特率 | 1200bps～9600bps | ||
| 通讯规约 | Modbus |
正常工作大气参数
| 序号 | 主要参数 | 应用 |
| 1 | 正常工作温度 | -10℃～+55℃ |
| 2 | 存储温度 | -25℃～+70℃ |
| 3 | 相对湿度 | 5％～95％ |
| 4 | 大气压力 | 60kPa～106kPa |
| 5 | 防护等级 | IP50 |
| 产品型号及名称 | 适用范围 | 安装开孔尺寸 | 主要功能或产品特点 |
| PDR930-MX智能电弧光保护装置(母线集中式) | 35kV及以下电压等级一段或多段母线关联的所有开关柜(包含进线柜、母联柜、变压器馈出柜等),可在母线室、断路器室、电缆室安装弧光传感器，进行母线集中式电弧光检测保护 | 门板螺栓安装，开孔尺寸：147×199mm,另加4个Φ6mm安装孔。 | 保护功能：4组共32路纯弧光保护、电弧光结合过电流双判据保护； 遥测功能：采集4路三相电流、32路电弧光信号； 遥信功能：16路开入量采集(外加电源：AC220V、DC110V、DC220V等); 控制功能：4组跳闸出口继电器可选择控制二路进线柜、母联柜断路器跳闸动作； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-103规约),可用于遥测、遥信、对时、遥控跳闸出口； 辅助指示和状态输出：告警、动作指示，和保护告警、保护动作、失电告警输出等； |
| PDR930-KX馈线弧光保护装置 | 35kV及以下电压等级变压器馈线柜等单一间隔，可在母线室、断路器室、电缆室安装弧光传感器，进行电弧光检测保护 | 门板嵌入卡装，开孔尺寸：148×71mm | 保护功能：3路纯弧光保护、电弧光结合过电流双判据保护；三段相间过流定时限保护、零序过流保护、过负荷保护、过压保护、低压保护、重合闸保护、合闸加速保护； 遥测功能：采集1路三相电流、三相电压、零序电流、功率、功率因数、频率等参数，3路电弧光信号； 遥信功能：5路开入量采集(内置电源供电); 控制功能：弧光保护等可控制断路器跳闸动作； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),可用于遥测、遥信、保护复归，不用作遥控； 辅助指示和状态输出：跳位、合位、告警、动作指示，和保护告警、保护动作输出等； |
| HG-100电弧光传感器 | 35kV及以下电压等级开关柜的母线室、断路器室、电缆室中的电弧光检测 | 隔板螺栓安装，开孔尺寸：φ10mm的圆孔，另加1个Φ4mm安装孔。 | 产品特点： 1)光强>8000Lux(勒克司)动作； 2)270°的检测范围； 3)符合IP51的防护要求； 4)专利技术对日常光源不敏感； 5)容易安装与更换； 6)使精准故障定位成为可能； 7)持续自检测； |

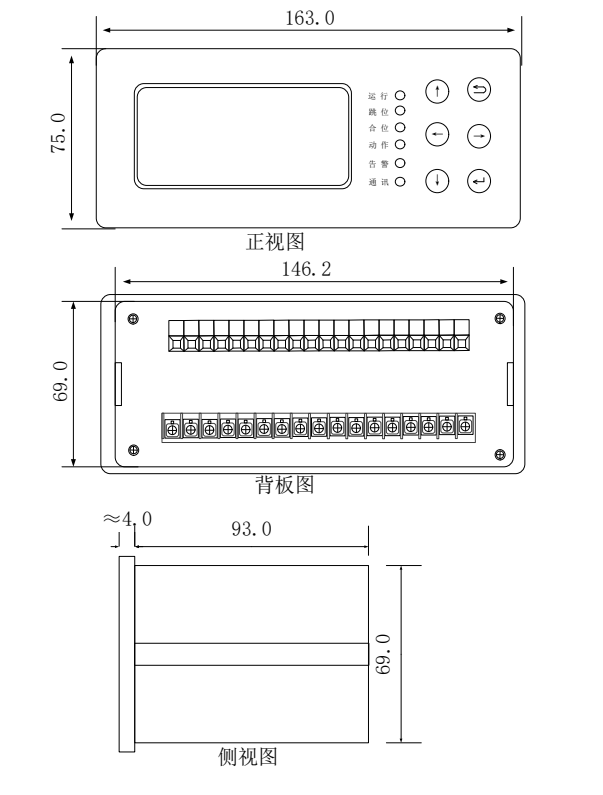

机箱外形尺寸图

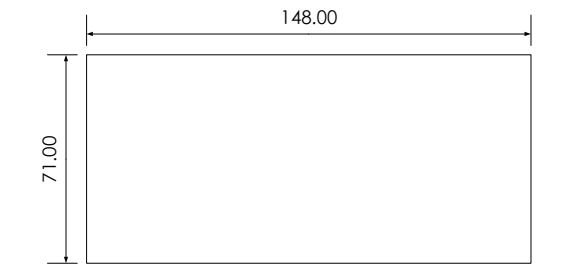

机箱开孔安装尺寸图
注：表面嵌入式安装，两边卡扣固定。

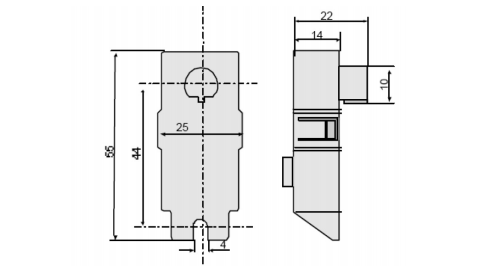

弧光传感器HG-100尺寸图

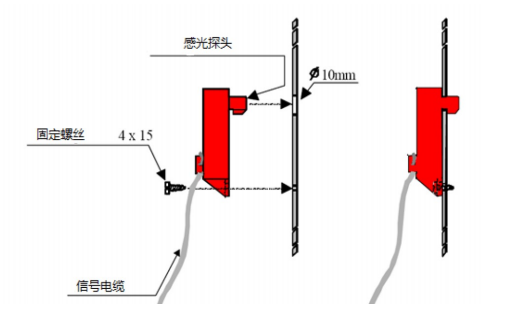

弧光传感器 HG-100 安装示意图与接线说明
弧光传感器 HG-100 的安装说明：开关柜内从上至下可分别安装于母线室（感光探头朝后）、断路器室（感光探头朝前）、电缆室（感光探头朝后）；根据客户需求配置弧光传感器数量，若每个柜子配置 1 根，则一般安装于母线室；配置 2 根一般安装于母线室和断路器室；配置 3 根安装于母线室、断路器室和电缆室。开直径 10.0~10.5mm 的圆孔将弧光传感器挂在隔板上，然后传感器底部用 M4×15 的自攻螺钉固定。
弧光传感器 HG-100 接线说明：弧光传感器标准配置 5 米长连接线，该长度线缆可直接由弧光传感器 HG-100 连接至弧光保护装置本体弧光传感器接口。
