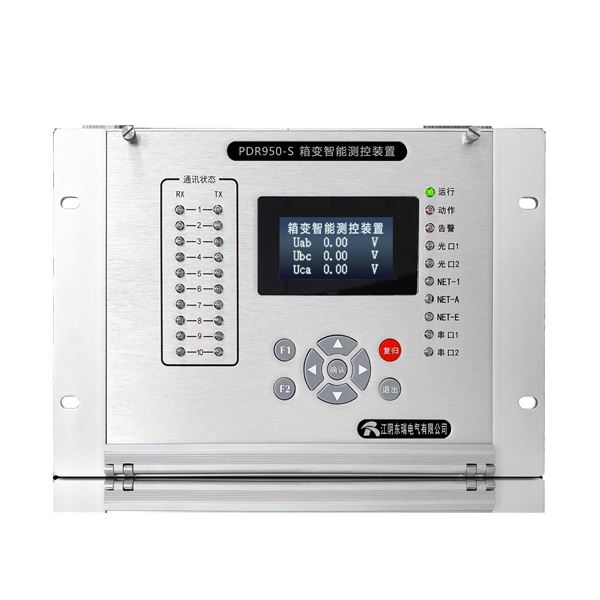

PDR950-S 箱变智能测控装置采用一体化设计，集中了多种电量保护、非电量保护、测控、通讯、就地控制等功能，一台设备即可完成多个设备才能协调完成的任务，在保证对变压器的保护、测控、信息交换等相同的功能前提下，降低了产品使用难度和运行维护成本。
* 集中监控
将多种分散装置和仪表的功能集中组合，实时监控变压器的电流、电压、油位及油温等电量和非电量，并通过双光纤组成光纤环网，将数据上传至主站。
* 增强对变压器的保护功能
集成了传统变压器继电保护的功能，如三段式过流保护、三段式零序保护、过负荷保护、过电压及低电压保护；可选配变压器差动保护、变压器高低后备保护、电弧光保护、无线测温等，其保护功能可以投退，方便用户选择使用。
* 事故记录及存储功能
装置记录变压器的运行状况，对于变压器的保护跳闸事件、遥控事件、开关变位、非电量变位等 SOE 事件按时间顺序记录，可以根据用户需求进行删减（需口令），方便用户调阅和检查。
* 就地操作
相对传统的监控方案，本装置配置了液晶显示和按键操作，方便维护巡检人员就地调阅变压器的监控、保护、开关变位、历史记录的等信息。
* 维护方便
装置采用整体化设计，相对分散装置和仪表组合监控，降低了接线复杂程度，简化了维护手段和成本。
1. 采用4U半层标准铝合金机箱；
2. 采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计 上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环 境下的适应能力和可靠性，实现每周波64点采样；
3. 液晶显示，适应极限高低温（-40℃~75℃正常工作）；
4. 采样精度高，测量电流、电压精度为0.5%；
5. 交直流宽范围辅助电源，工作范围为AC或DC85~265V；
6. 58路开关量输入(含非电量输入)，装置自带DC24V驱动（标配29路）；
7. 9路继电器输出（标配6路）；
8. 6路直流量测量，标配1路热电阻输入（可增至3路热电阻输入,订货时需注明），标配 3路4-20mA输入；
9. 2路弧光传感器测量接口（标配不具备该接口，订货时需注明）；
10. 可选配5路以太网，10/100M自适应，支持Modbus和IEC60870-5-103/104通讯协议；
11. 可配置规约转换模块（标配6路，可选配10路串口），支持现场多种设备接入和规约 转换，方便各种就地设备以光纤方式上传各种信息；
12. 高抗干扰性，通过10项电磁兼容认证，所有指标均为最高等级通过。
13. 具备电度计量功能，可记录正向有功、正向无功、反向有功、反向无功总电度量。
1.技术参数
| 技术要求 | 功能要求 | 应用参数 |
| 辅助工作电源 | 电源输入 | AC/DC85~265V |
| 频率 | 50Hz | |
| 功耗 | 正常允许≤0W；装置动作≤15W | |
| 电流输入 | 额定值 In | 5A（1A 需订货注明） |
| 测量范围 | 0.03 In～1.2In | |
| 测量误差 | ≤±0.5％ | |
| 功耗 | ≤0.5VA/相 | |
| 电压输入 | 额定值 Un | 100V/270V/690V/800V（可选配 1140V） |
| 测量范围 | 0.05 Un～1.2Un | |
| 测量误差 | ≤±0.5％ | |
| 功耗 | ≤0.5VA/相 | |
| 其他测量精度 | 频率 | ≤±0.02Hz |
| 功率因数 | ≤±1.0% | |
| 有功功率/无功功率 | ≤±1% | |
| 开关量输入 | 通道数 | 58 路 |
| 输入方式 | 无源接点（自带 24V 驱动） | |
| 隔离方式 | 光电隔离，隔离电压 2500V | |
| 弧光信号输入 | 通道数 | 2 路 |
| 输入方式 | 空接点 | |
| 开关量电压 | 无 | |
| 弧光时间误差 | 纯弧光保护 | 不大于±10ms |
| 双判据保护 | 不大于±20ms | |
| 接点输出 | 通道数 | 9 路 |
| 触点容量 | AC250V，8A | |
| 输入方式 | 空接点 | |
| 隔离方式 | 光电隔离，隔离电压 2500V | |
| 通讯接口 | 通讯接口 | 2 路光口、5 路以太网、2 路 485 口， 可配置 10 路 485 规约转换模块 |
| 隔离类型 | 光电隔离 | |
| 波特率 | RS485：1200bps～9600bps 光口：155M、1310nm、ST 接口、单模≥20km 以太网：10M/100M 自适应 | |
| 通讯规约 | Modbus/IEC60870-5-104 等 | |
| 电度计量 | 计量精度 | 2 级 |
| 计量形式 | 正反向有功、无功电度 |
2.正常工作大气参数
| 工作环境条件 | 无爆炸危险、无导电尘埃、无腐蚀性的场所。 |
| 工作环境温度 | -40℃~+75℃，不宜存储在碱性、酸性或易爆气体环境中。 |
| 工作环境湿度 | 在最高温度为 75℃时相对湿度不超过 50%；在较低温度下可以有较高 的相对湿度，如在环境温度为 20℃时，环境最高湿度可达 90%；因气 温变化偶尔产生的凝露，应采取特殊措施。 |
| 大气压力 | 80kPa~110kPa |
| 防护等级 | IP50 |
| 产品型号及名称 | 适用范围 | 安装开孔尺寸 | 主要功能 |
| PDR950-S箱变智能测控装置(纯测控) | 适用于已配置华为数采的光伏电站项目的箱变测控 | 门板螺栓安装，开孔尺寸：227×177mm,加4个Φ6.5mm安装孔。 | 保护功能：三段式过流保护、三段式零序过流保护、过压保护、低压保护、过负荷保护、12路非电量保护； 遥测功能：高低压侧2路三相电压、三相电流、频率、功率因数、有功功率、无功功率、有功电度、无功电度；6路直流测量(3路4-20mA输人+3路热电阻) 遥信功能：29路开入(内部24V供电，可扩展到58路); 控制功能：标配6路继电器输出，用于高低压保护输出和高低压遥控输出(可扩展到9路)； 数字通讯：1路(或2路)RS485接口(MODBUS-RTU协议),1路以太网接口(IEC60870-5-103/104规约),可用于遥测、遥信、对时、遥控跳闸出口； 辅助指示：告警、动作指示，通讯状态指示： |
| PDR950-SC箱变智能测控装置(纯测控+差动保护) | 增加差动速断保护、比率差动保护功能，其余同上 | ||
| PDR950-SF箱变智能测控装置(测控+光纤环网二合一) | 带光纤环网，适用于风电场项目的箱变测控和光纤环网通讯 | 光纤环网：2路ST光纤接口，4路以太网接口； 保护功能、遥测功能、遥信功能、控制功能、数字通讯、辅助指示，均与PDR950-S相同； | |
| PDR950-SCF箱变智能测控装置(二合一+差动保护) | 增加差动速断保护、比率差动保护功能，其余同上 | ||
| PDR950-SG箱变智能测控装置(测控+光纤环网+规约转换三合一) | 带光纤环网，带规约转换，适用于光伏电站项目的箱变测控和通讯规约转换管理，可用于汇流箱、逆变器等设备的规约转换 | 光纤环网：2路ST光纤接口，4路以太网接口； 规约转换：下行6路RS485接口(可扩展到10路),上行1路以太网接口(IEC60870-5-103/104规约，可选IEC61850规约); 保护功能、遥测功能、遥信功能、控制功能、数字通讯、辅助指示，均与PDR950-S相同； | |
| PDR950-SCG箱变智能测控装置(三合一+差动保护) | 增加差动速断保护、比率差动保护功能，其余同上 |

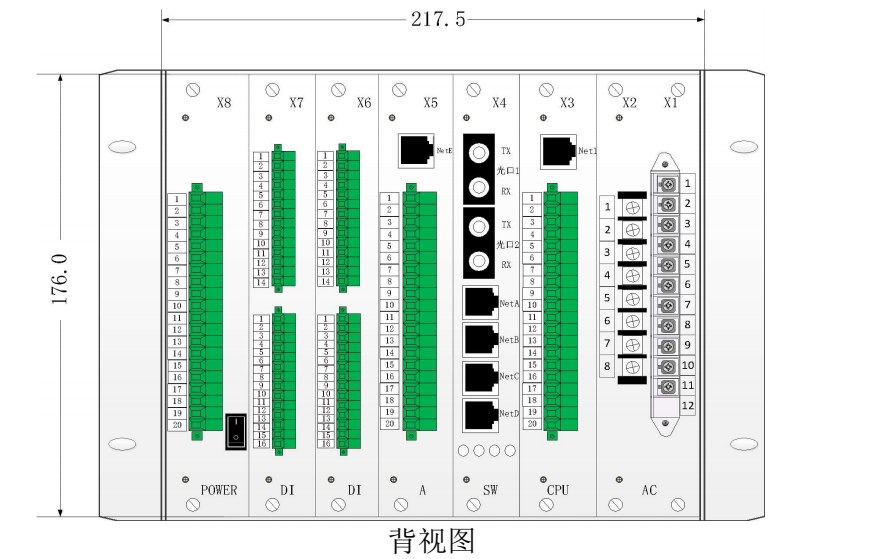

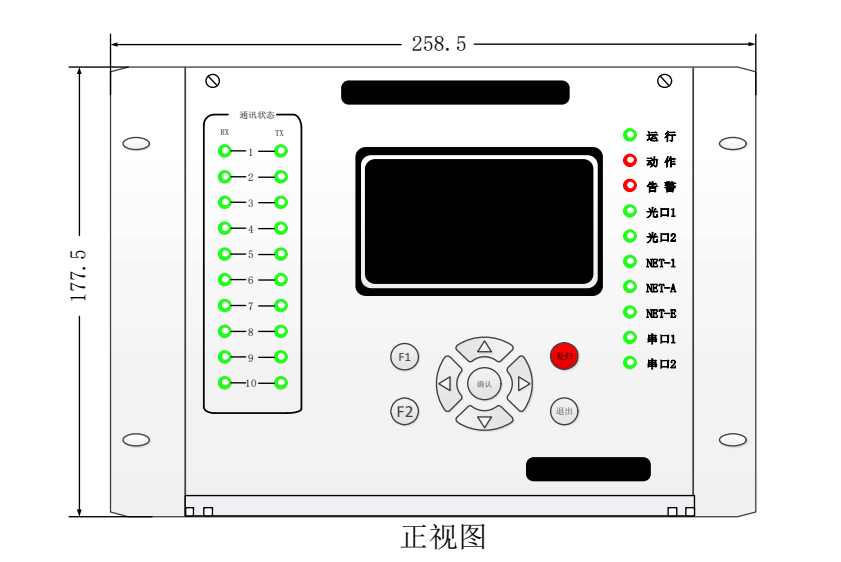

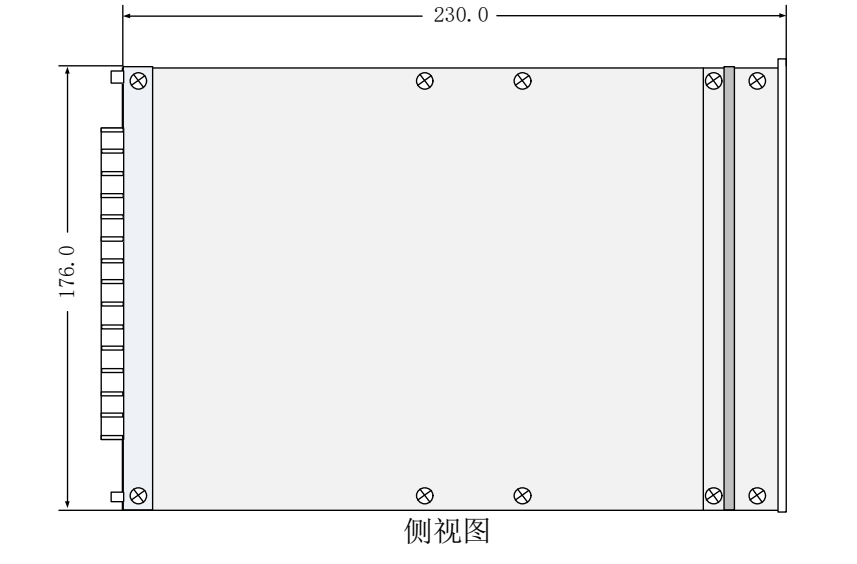

机箱外型尺寸图

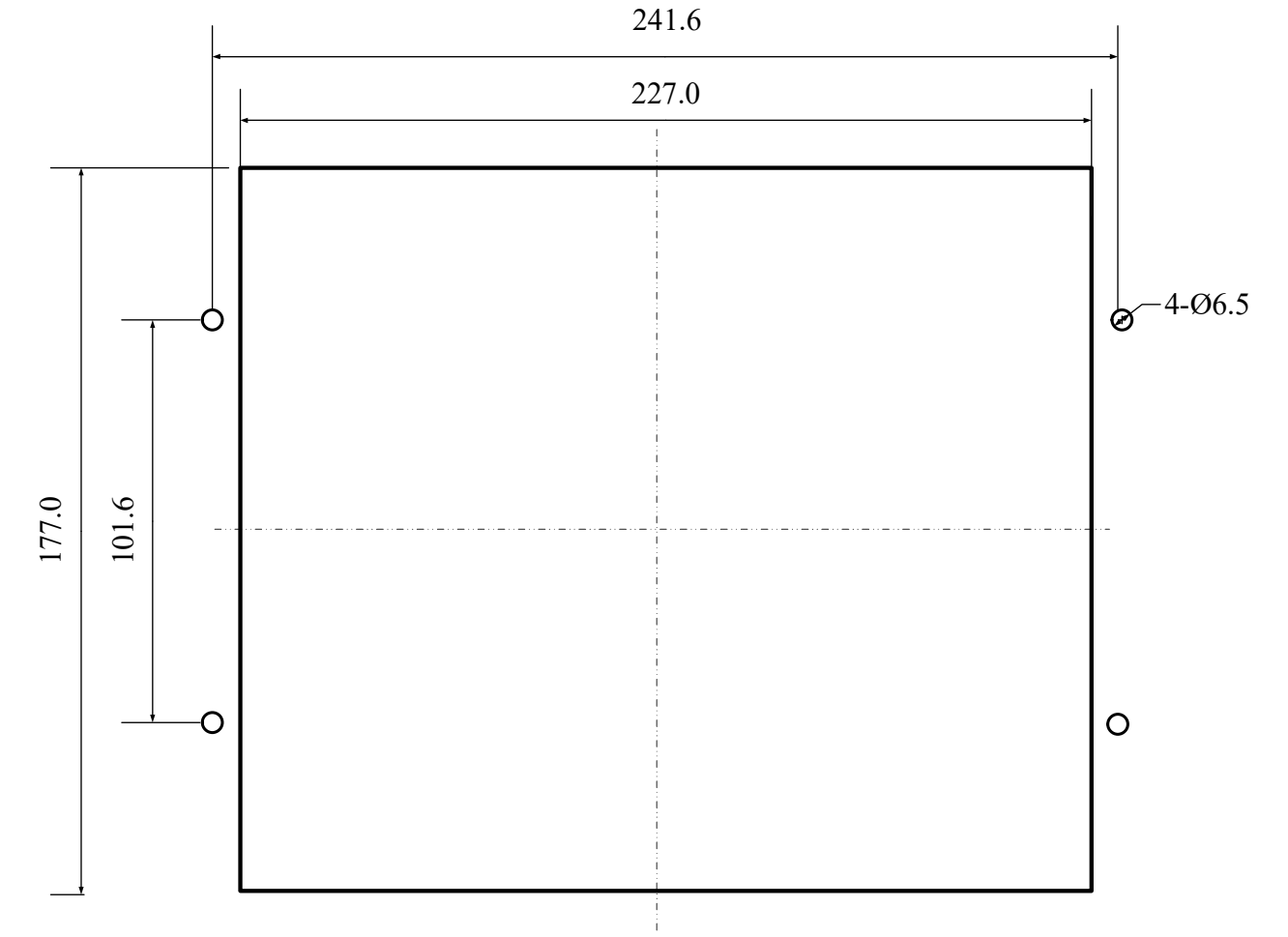

开孔安装尺寸图
注：在屏柜上开矩形孔，固定方式为螺钉固定，推荐采用Ø5 螺栓固定；
