PDR980-D 防孤岛保护装置，适用于 10kV 及以下电压等级分布式发电并网柜的防孤岛脱网，和电网电压恢复后自动并网（发电机组容量为 400kW～6000kW 时，推荐使用）。主要用于光伏发电并网柜等分布式发电并网点的检测和控制，实时检测到电网侧因电压、频率异常等原因造成的电网中断供电，防孤岛保护装置迅速发出跳闸命令切断并网点开关，使光伏电站及时地脱网，防止发电侧孤立供电的非计划性孤岛效应产生，以保护人员和设备安全；在检测到电网电压恢复正常，并判断相关逻辑条件满足后，可实现自动合上并网点开关进行非人工参与的智能并网。
保护功能：三段式过流保护、零序过流保护、过压保护、低压保护、逆功率保护、系统失压保护、高频保护、低频保护、频率突变保护、谐波保护、外部联跳保护等；
遥测功能：采集电网侧三相电压、三相电流（测量、保护）、零序电流、有功功率、无功功率、功率因数、频率等参数，发电侧线电压；
遥信功能：34 路开入量采集（外加电源：AC220V、DC110V、DC220V 等）；
控制功能：具有完整的断路器操作回路（遥控或手动分合闸）和保护跳闸脱网功能，还具有自保持及防跳功能；13 路继电器中，4 路用于控制，其余用于信号输出；
数字通讯：标配一路 RS485接口（支持 MODBUS-RTU协议）,两路以太网接口（IEC60870-5-103或 104 规约），可用于遥测、遥信、遥控、录波传输；另具有 B 码对时接口；
技术参数
| 序号 | 主要参数 | 功能 | 应用 |
| 1 | 工作电源 | 电源 | AC/DC85～265V(AC 工频：50Hz） |
| 功耗 | 正常运行≤5W；装置动作≤11W | ||
| 2 | 电流输入 | 额定值 In | 5A/1A（订货注明） |
| 测量范围 | 0.08In~20In | ||
| 3 | 电压输入 | 额定值 Un | 100V/380V（订货注明） |
| 测量范围 | 0.3Un～1.2Un | ||
| 4 | 功率消耗 | 直流回路 | 正常工作时：不大于 10W 动作时： 不大于 15W |
| 交流电压回路 | 每相不大于 0.5VA | ||
| 交流电流回路 | 额定电流为 5A 时：每相不大于 1VA 额定电流为 1A 时：每相不大于 0.5VA | ||
| 5 | 开关量输入 | 通道数 | 14 路（用户使用 12 路、内部 2 路） |
| 输入方式 | 空接点 | ||
| 开关量电压 | 强电开入，电压同操作电源 | ||
| 6 | 继电器输出 | 通道数 | 9 路 |
| 接点容量 | 信号回路接点载流容量：400VA 信号回路接点断弧容量：60VA | ||
| 输入方式 | 除操作回路为有源接点，其他均为无源接点 | ||
| 隔离方式 | 光电隔离，隔离电压 2500V | ||
| 7 | 电参量误差 | 时间元件 | 0s-1s 时，误差不超 25ms； 1s 以上时，误差不超<±2.5％ |
| 保护电流 | 不大于 3% | ||
| 保护电压 | 不大于 3% | ||
| 保护频率 | 0.05±Hz | ||
| 8 | 保护功能时间误差 | 定时限保护 | 速动段的固有动作时间：1.2 倍整定值时测量，不大于 40ms |
| 9 | 485 通讯 | 通讯接口 | RS485 标配 1 路 |
| 隔离类型 | 光电隔离，带防雷功能 | ||
| 波特率 | 4800bps～9600bps | ||
| 通讯规约 | Modbus | ||
| 10 | 以太网 | 网络参数 | 一路以太网，10M/100M 自适应，南自 103 协议 |
| 11 | 故障录波 | 故障前 | 两周波 |
| 故障后 | 八周波 | ||
| 12 | 绝缘性能 （正常试验 大气条件下） | 绝缘电阻 | 各等级的各回路绝缘电阻不小于 100MΩ |
| 介电强度 | 装置能承受频率为 50Hz，电压 2000V 历时 1 分钟的工频耐压试验 | ||
| 冲击电压 | 能承受 1.2/50µs 的标准雷电波的短时冲击电压 试验，开路试验电压 5kV | ||
| 13 | 电磁兼容 | 快速瞬变干扰 | 达到性能准则 A 级 |
| 静电放电试验 | 达到性能准则 A 级 | ||
| 辐射电磁场骚扰 | 达到性能准则 A 级 |
正常工作大气参数
| 序号 | 主要参数 | 应用 |
| 1 | 正常工作温度 | -10℃～+55℃ |
| 2 | 存储温度 | -25℃～+70℃ |
| 3 | 相对湿度 | 5％～95％ |
| 4 | 大气压力 | 60kPa～106kPa |
| 5 | 防护等级 | IP50 |
| 产品型号及名称 | 适用范围 | 安装开孔尺寸 | 主要功能 |
| PDR980防孤岛保护装置 | 35kV及以下电压等级分布式发电并网柜的防孤岛脱网，和电网电压恢复后自动并网(发电机组容量为6000kW~20000kW时，推荐使用) | 门板螺栓安装，开孔尺寸：147×199mm,另加4个Φ6mm安装孔。 | 保护功能：三段式过流保护、零序过流保护、过压保护、低压保护、逆功率保护、系统失压保护、高频保护、低频保护、频率突变保护、谐波保护、外部联跳保护等 遥测功能：采集电网侧三相电压、三相电流(测量、保护)、零序电流、有功功率、无功功率、功率因数、频率等参数，发电侧线电压； 遥信功能：34路开入量采集(外加电源：AC220V、DC110V、DC220V等); 控制功能：具有完整的断路器操作回路(遥控或手动分合闸)和保护跳闸脱网功能，还具有自保持及防跳功能；13路继电器中，4路用于控制，其余用于信号输出； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-103或104规约),可用于遥测、遥信、遥控、录波传输；另具有B码对时接口； |
| PDR980-D防孤岛保护装置 | 10kV及以下电压等级分布式发电并网柜的防孤岛脱网，和电网电压恢复后自动并网(发电机组容量为400kW～6000kW时，推荐使用) | 门板螺栓安装，开孔尺寸：107×157mm,加4个Φ4.5mm安装孔。 | 保护功能：二段式过流保护、零序过流保护、过压保护、低压保护、逆功率保护、系统失压保护、高频保护、低频保护、频率突变保护、外部联跳保护等 遥测功能：采集电网侧三相电压、三相电流、零序电流、有功功率、无功功率、功率因数、频率等参数； 遥信功能：12路开入量采集(外加电源：AC220V、DC110V、DC220V等): 控制功能：具有完整的断路器操作回路(遥控或手动分合闸)和保护跳闸脱网功能，还具有自保持及防跳功能；9路继电器中，5路用于控制，其余用于信号输出； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),一路以太网接口(IEC60870-5-103规约),可用于遥测、遥信、遥控、录波传输； |
| PDR980-F防孤岛保护装置 | 400V电压等级分布式发电并网柜的防孤岛脱网，电网电压恢复后自动并网(发电机组容量为8kW~400kW时，推荐使用) | 门板嵌入卡装，开孔尺寸：71×148mm | 保护功能：三段式过流保护、零序过流保护、过压保护、低压保护、逆功率保护、系统失压保护、高频保护、低频保护、频率突变保护等； 遥测功能：采集电网侧三相电压、三相电流、零序电流、有功功率、无功功率、频率等参数，发电侧线电压； 遥信功能：9路开入量采集(内部24V供电); 控制功能：2路继电器用于控制，2路用于信号输出； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),可用于遥测、遥信； |

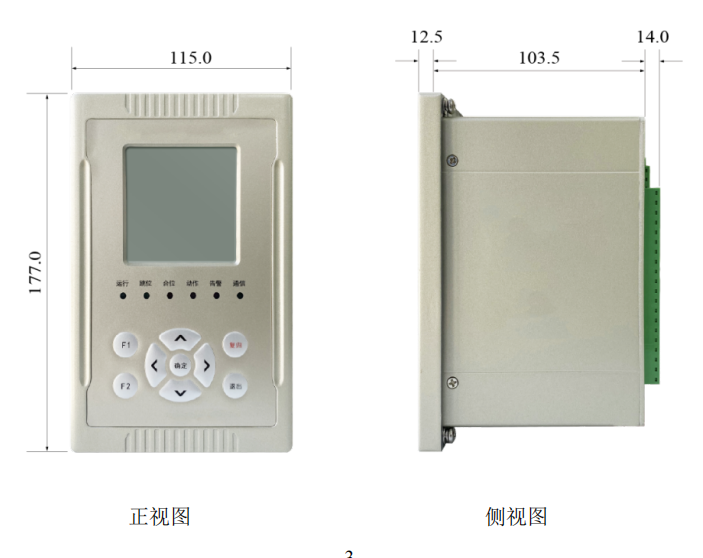

外形尺寸

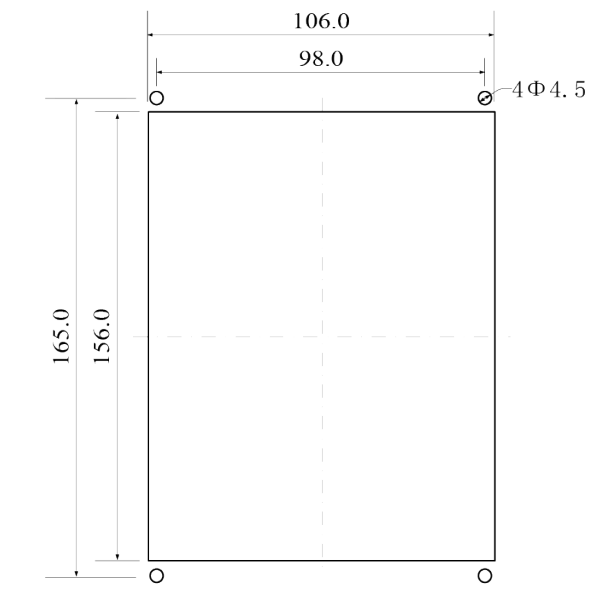

开孔安装尺寸图
注：在屏柜上开矩形孔，固定方式为螺钉固定，推荐采用 4-Ø4.5 螺栓固定；
