发电系统在故障切除慢、静稳极限不够、失去或者投入大容量负荷、非同期重合闸等情形下均可能导致失步振荡，PDR990系列电网解列装置为发电系统失步、低频低压等极端紧急情况下实施解列控制，提高电力系统的安全稳定运行。
PDR990系列电网解列装置推荐使用于水力发电、火力发电和光伏发电等一些发电项目上，可与防孤岛保护装置等集中组屏安装于分布式发电并网柜，也可就地安装于现场的开关柜中。
1.采用 32 位处理器，16 位 AD 采样，主要元件全部采用进口器件，保证了装置电 气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品 在恶劣环境下的适应能力和可靠性。
2. 针对 10kV 及以下配电系统馈线而设计。除了具有完善的保护功能外，还具有对 设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口，能够通过 现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的 分、合闸等控制命令。
3. 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中 组屏安装。
4. 具有 12 路开关量输入和 9 路继电器输出。
5.交直流两用操作回路，自适应 0.5~5A 开关跳合闸电流；操作回路配置了防跳回 路。
6. 配置工业级宽温型 160×160 点阵液晶，全中文操作菜单及事故报文显示。
7.面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率等等， 并有完善的预告、告警功能。
8.具有 1 个标准的 RS485 通讯接口(内置 Modbus RTU 通讯协议) ，一路以太网 通讯（支持 1EC-103 通讯协议）。
9. 整机静态功耗小于 5W。
10.高抗干扰性，通过 10 项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
技术参数
| 序号 | 主要参数 | 功能 | 应用 |
| 1 | 辅助工作电源 | 电源 | AC/DC85～265V(AC 工频：50Hz） |
| 输入误差 | －20％～＋15％ | ||
| 功耗 | 正常运行≤5W；装置动作≤11W | ||
| 2 | 电流输入 | 额定值 In | 5A（可选 1A，需订货注明） |
| 测量范围 | 保护电流：0.05 In ～20 In 测量电流：0.03 In ～1.2 In | ||
| 测量误差 | 保护电流：不大于 2% 测量电流：不大于 0.5% | ||
| 功耗 | 不大于 0.5VA | ||
| 3 | 电压输入 | 额定值 Un | 100V（可选 380V，订货时注明） |
| 测量范围 | 0.3Un～1.2Un | ||
| 测量误差 | 不大于 0.5% | ||
| 功耗 | 不大于 0.5VA | ||
| 4 | 电参量误差 | 电流 | 不大于 0.5% |
| 电压 | 不大于 0.5% | ||
| 测量频率 | 0.05Hz | ||
| 保护频率 | 0.1Hz | ||
| 功率 | 1% | ||
| 5 | 保护功能时间误差 | 定时限保护 | 不大于±40ms |
| 反时限保护 | 不大于±40ms 或 1% | ||
| 重合闸保护 | 不大于±60ms | ||
| 6 | 开关量输入 | 通道数 | 12 路 |
| 输入方式 | 空接点 | ||
| 开关量电压 | 强电开入，电压同操作电源 | ||
| 7 | 接点输出 | 通道数 | 9 路 |
| 工作电压 | 无源接点输入 | ||
| 隔离方式 | 光电隔离，隔离电压 2500V | ||
| 8 | 通讯接口 | 通讯接口 | 标配 1 路 RS485 |
| 隔离类型 | 光电隔离，带防雷功能 | ||
| 波特率 | 1200bps～9600bps | ||
| 通讯规约 | Modbus | ||
| 9 | 以太网 | 网络参数 | 一 路 以 太 网 ， 10M/100M 自 适 应 IEC60870-103 |
正常工作大气参数
| 序号 | 主要参数 | 应用 |
| 1 | 正常工作温度 | -10℃～+55℃ |
| 2 | 存储温度 | -25℃～+70℃ |
| 3 | 相对湿度 | 5％～95％ |
| 4 | 大气压力 | 60kPa～106kPa |
| 5 | 防护等级 | IP50 |
| 产品型号及名称 | 适用范围 | 安装开孔尺寸 | 主要功能 |
| PDR990微机电网解列装置 | 35kV及以下电压等级分布式发电并网柜的发电侧电压故障解列(断开并网点开关：发电机组容量为6000kW~20000kW时，推荐使用),保障电网稳定运行。 | 门板螺栓安装，开孔尺寸：147×199mm,另加4个Φ6mm安装孔。 | 保护功能：失步振荡解列、低频解列、高频解列、低压解列、过压解列、PT断线告警等； 遥测功能：采集2段母线或2路馈线的三相电压、三相电流、有功功率、无功功率、功率因数、频率等参数； 遥信功能：16路开入量采集(外加电源：AC220V、DC110V、DC220V等，可扩展为32路); 控制功能：13路继电器中，10路可用于控制，其余用于信号输出； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-103规约),可用于遥测、遥信、遥控、录波传输：另具有B码对时接口： |
| PDR990-D电网故障解列装置 | 10kV及以下电压等级分布式发电并网柜的发电侧电压故障解列(断开并网点开关；发电机组容量为8k W~6000kW时，推荐使用),保障电网稳定运行。 | 门板螺栓安装，开孔尺寸：107×157mm,加4个Φ4.5mm安装孔。 | 保护功能：失步振荡解列、低频解列、高频解列、低压解列、过压解列、PT断线告警等； 遥测功能：采集1路馈线的三相电压、三相电流、有功功率、无功功率、功率因数、频率等参数； 遥信功能：12路开入量采集(外加电源：AC220V、DC110V、DC220V等); 控制功能：9路继电器中，6路可用于控制，其余用于信号输出； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),一路以太网接口(IEC60870-5-103规约),可用于遥测、遥信； |

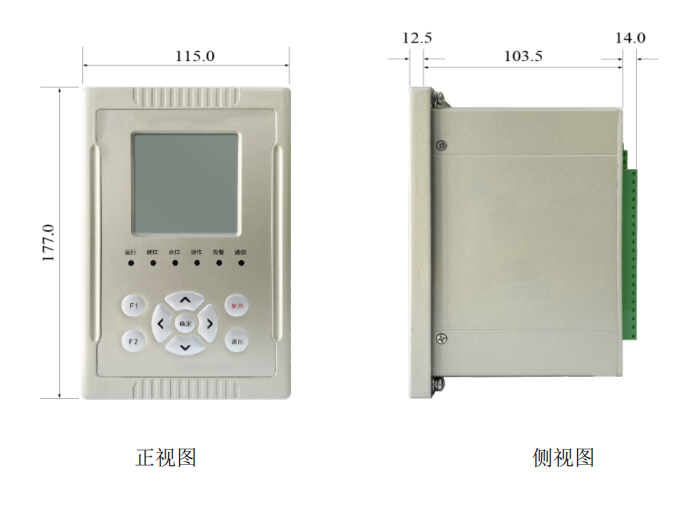

外形尺寸图

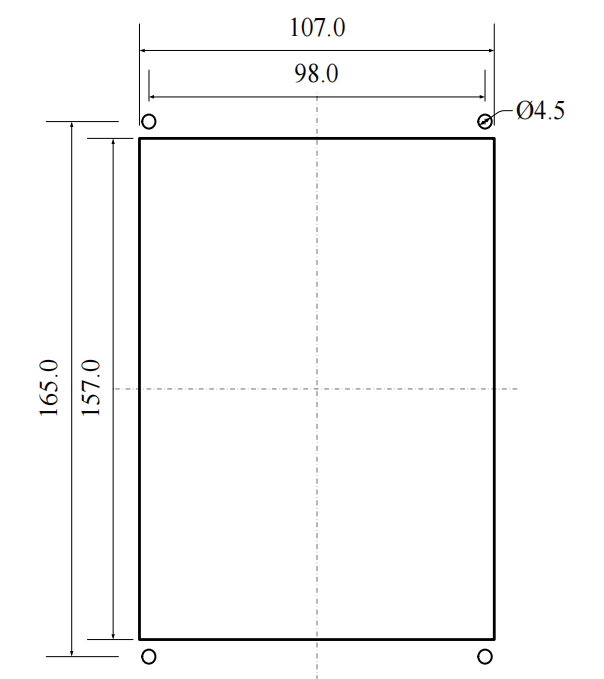

开孔安装尺寸图
注：在屏柜上开矩形孔，固定方式为螺钉固定，推荐采用Ø4.0 螺栓固定；
