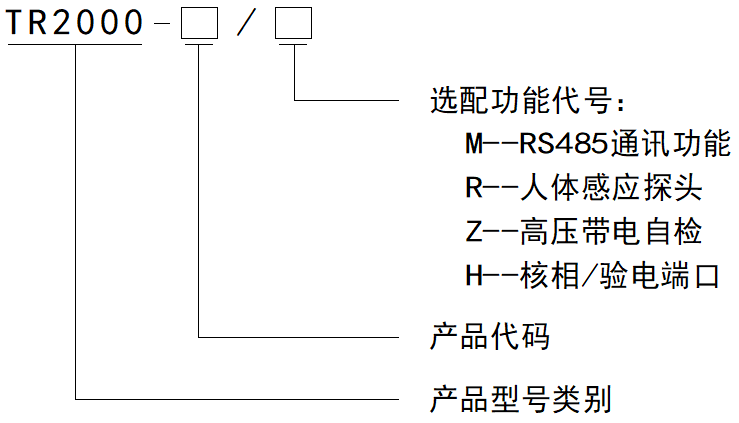

功能注释：

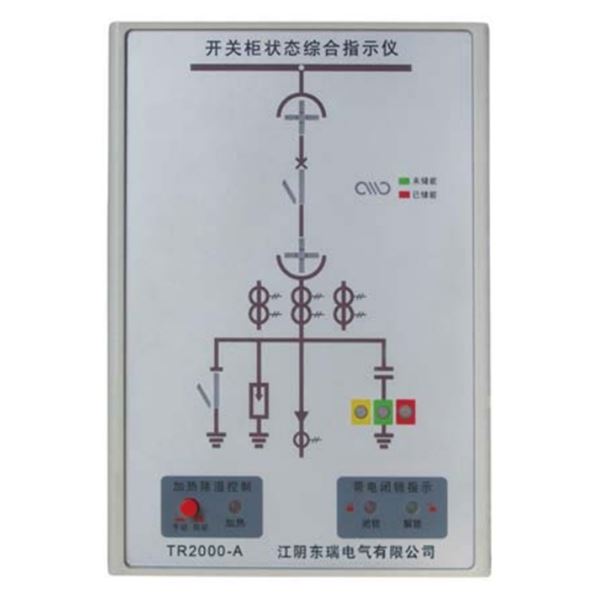

动态模拟图：

根据用户的一次系统图、电压等级（35KV为黄色，10KV为绛红色、6KV为蓝色）制作面膜，将断点部分（如断路器、手车位置、接地开关、储能等处）用动态指示模块表示，构成实时动态指示，从而带给操作者更直观、更丰富、更准确的状态信息，指示内容如下：

1. 断路器分闸指示；

2. 断路器合闸指示；

3. 手车工作位置指示；

4. 手车试验位置指示；

5. 储能指示；

6. 接地指示。

防误语音提示：

1. 当断路器不处于工作位置及试验位置时，工作、试验位置指示灯同时闪烁，如此时断路器处于合闸状态时（红色垂直模拟条发光），则有“请分断路器”的语音提示，至操作者分闸操作后止。以防止操作者在断路器合闸状态时，误强行推进手车至工作位置。

2. 当断路器不处于工作位置及试验位置时（工作、试验位置指示灯同时闪烁）或处于工作位置时（工作位置指示灯发光），如果接地开关误被强制合闸致使接地合闸指示灯亮，则有“请分接地开关”的语音提示。

3. 当上面两条误操作同时出现时，则有“请分断路器，请分接地开关”的语音提示。

带电显示及闭锁：

1. 带电显示LED启辉电压（KV）：额定相电压×(0.15～0.65)；

2. 强制闭锁启控电压（KV）：额定相电压×0.65以下；

3. 当三相任一相带电，闭锁控制部分的继电器断开，禁止电磁锁动作；当三相同时不带电时，闭锁解除灯亮，继电器闭合，允许电磁锁动作。

注：强制闭锁控制电源：交流或直流220V，可保护闭锁部分可靠工作，运行中控制电源消失，闭锁接点不会误动作，被闭锁设备仍然可靠闭锁。

温湿度模拟控制功能：

• 控制方式：可带1或2路加热器,自动检测加热时，将“加热控制”开关拨至“自动”档,需手动加热时，将“加热控制”开关拨至“手动”档，加热器一直加热；

• 除湿控制：当环境湿度≥85％RH时启动加热，加热指示灯亮；≤75％RH时退出加热,加热指示灯灭；

• 低温加热：当环境温度≤5℃时启动加热，加热指示灯亮；≥13℃时退出加热,加热指示灯灭；

• 断线报警：任何一路加热器断线，断线报警指示灯亮,断线报警触点闭合(TR2000-B可选项)；

• 过热报警：当环境温度≥50℃时，过热报警指示灯亮,过热报警触点闭合(TR2000-B可选项)。

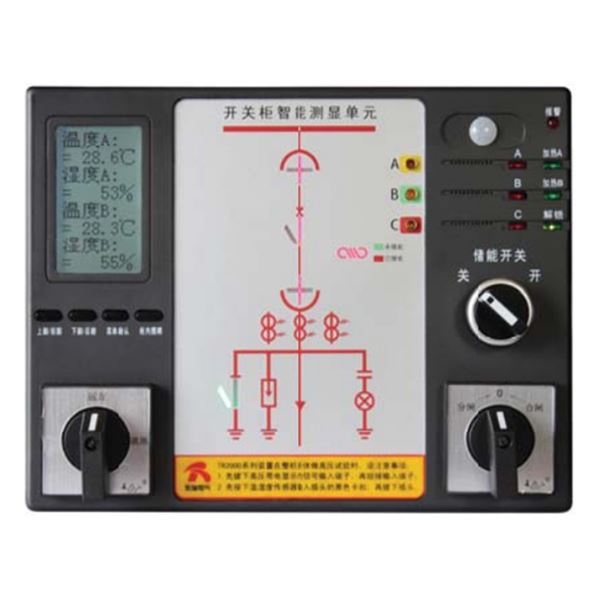

温湿度数显及控制：

可带1～2路温湿度传感器及输出接点，可显示现场的温湿度数值，并且用户可根据需要自行设置加热/除湿输出的上下限。当环境温度≥40℃时，无条件停止加热，防止过热损伤。

操作功能/操作开关：

1. 远方/就地操作；

2. 分/合闸操作；

3. 储能操作；

4. 照明操作。

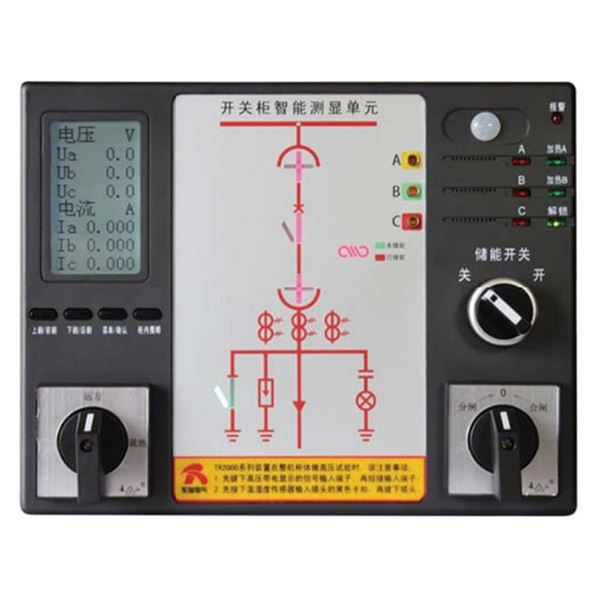

电力参数测量：

输入互感器二次侧电压、电流，可测量显示一次侧电力网络的三相电压、三相电流、有功功率、无功功率、功率因数、频率等参数，并计量有功电能和无功电能（无功电能精度为1级，其它为0.5级）。

断路器触头、电缆搭接头等处实时测温功能：

发电厂、变电站的开关柜、母线接头、室外刀闸开关等重要的设备。在长期运行过程中，开关的触点和母线连接等部位因老化导致接触电阻过大而发热，而这些发热部位的温度很难监测，由此最终导致事故发生。

近年来，在电厂和变电站已发生多起开关过热事故，造成火灾和大面积的停电事故，解决开关过热问题是杜绝此类事故发生的关键，实现温度在线监测是保证高压设备安全运行的重要手段。

《国家电网公司十八项电网重大反事故措施》，国家电网生技[2005]400号文件中明确指出：

预防开关设备载流回路过热；定期用测温设备检查开关设备的接头部、隔离开关的导电部分（重点部位：触头、出线座等），特别是在重负荷或高温期间，加强对运行设备温升的监视，发现问题应及时采取措施。

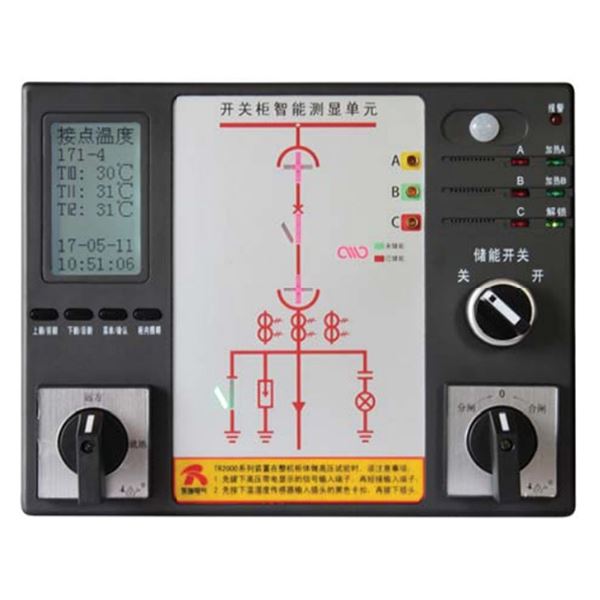

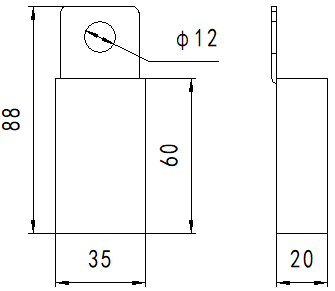

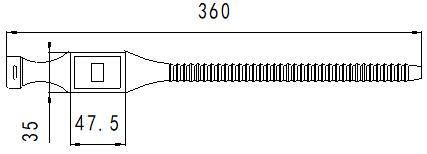

WX-100系列无线传输式测温传感器，精密地测量高压开关柜各带电接点的实时温度，通过无线网络技术发送温度数据给TR2000-E装置，可以安全可靠地实时在线监测开关柜主母排、手车触头、电缆搭接头等多处高压带电接点的实时温度，当某接点因接触不良或电流过大而异常过热时（监测到的接点温度≥设定报警温度），TR2000-E装置发出灯光报警，提醒设备维护人员及时排除故障，可有效免除过热引起的电气火灾和大面积的停电事故，避免上述问题的发生。

1. 温度测量范围：0℃～+150℃

2. 精度：±2℃

3. 分辨率：1℃

4. 温度测量周期：不大于 15s

5. 供电：CT取电或内置电池（电池使用时间＞6年）

6. 发射模块与接收模块间距离≤3米（户外或特殊测量时≤20米）

7. 适用范围： 630A/1250A/1600A/2000A/3150A等

每套TR2000-E操控装置可配有１个无线接收器和1～12个无线测温传感器，每3个序号相连的无线测温传感器为一组，按照顺序分别为组1（T1：上触头A、T2:上触头B、T3:上触头C）,组2（T4:下触头A、T5:下触头B、T6:下触头C）、组3（T7:上母排A、T8:上母排B、T9:上母排C），组4（T10:下连接头A、T11:下连接头B、T12:下连接头C）。当某一无线测温传感器监测到目标点表面温度超过报警上限时，装置正面的红色报警灯闪烁，无线测温显示界面对应的位置序号变为“！”闪烁，同时该信息保存于事件记录中；当监测到目标点表面温度超过报警上上限时，报警输出继电器吸合；当目标点表面温度下降到退出报警温度点（Th-5℃）时，装置自动退出该方面报警状态。

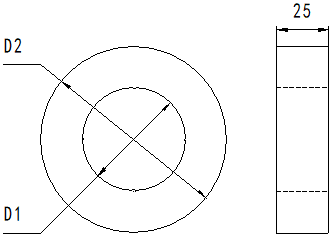

WX-100系列圆环形无线温度传感器采用一体化环形设计，内置感应取电线圈，能自动从高压带电设备电流中感应出电源，无需外接电源和内置电池，一劳永逸。适合于测量触头接点温度。精密的温度传感器测量被测物体表面温度，通过无线网络技术发送温度数据。

圆环形无线温度传感器有一个感温点，位于环形的内孔中部，传感器测到的温度就是该感温点的温度，若传感器放置在空气中，则测到的就是环境温度。为了准确测量物体表面的温度，应保证传感器的感温面与被测物体的表面紧密接触。安装时，将圆环形传感器套在开关柜的静触头上，推入触头盒底部即可

注:无线测温接收器及测温传感器必须按照其标识上的设备号配套安装；无线接收器（导轨式安装）建议安装在断路器手车室，通过附带的４芯屏蔽电缆和操控装置连接。安装无线测温传感器时，必须按照测温传感器标签上标明的位置安装。若安装位置不对应，则操控装置上显示T1～T12的温度不是实际位置的温度。

RS485通讯：

数字通讯采用RS485通讯接口，MODBUS通讯协议，通过RS485接口可对多台开关柜智能操显装置进行组网通讯。

事件记录功能：

可记录640条报警信息或其它事件供用户查询。

人体感应探头：

当有人站在柜前停留时，装置自动启动液晶屏背光、送电时带有语音提示；操作者离开后，自动停止。

高压带电自检功能：

高压带电自检按钮为自复位按钮（无锁），当主机带电而三相不带电时按下自检开关，三相高压指示灯同时由内部电源供电被点亮，解锁状态转换为闭锁状态（解锁灯灭），电磁闭锁输出继电器断开。

验电/核相检测端口：

操控装置可提供一组（3相）验电/核相外接检测端口，需配合验电/核相器（另行采购）使用；验电/核相器插入到验电端的某相序端口与接地端口，验电/核相器若有显示则表示测试相序带电；验电/核相器插入到两台操控装置验电/核相的同一相序端口，验电/核相器若没有显示则表示相序相同。
