交流接触器作为低压电动机回路重要的控制元件，在工业生产中承担了重要的作用。雷击、故障重合 闸、电网故障、大功率设备启动等原因引起的电压跌落（晃电）现象严重影响接触器的正常工作，并引起 相关联锁设备停机，可能会给企业造成巨大的经济损失。

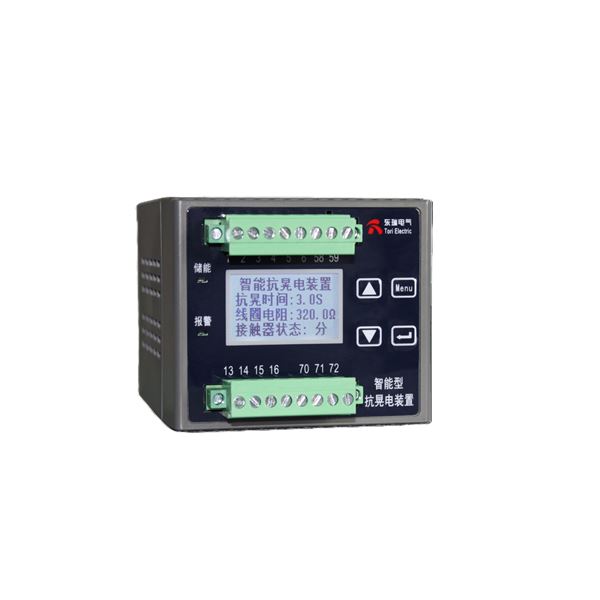

DR-KHD 系列智能型抗晃电装置，采用先进的微电子技术，电力电子技术，针对交流接触器在电网系 统发生晃电时，提供自动输出的直流电压来维持交流接触器不释放。可彻底地解决由于电网系统电源晃电 问题给用户造成的困扰和严重的经济损失。
DR-KHD 系列智能型抗晃电装置，采用新的原理与实现方案。用户只要在接触器释放（分断）状态下， 合理设置抗晃电时间（抗晃电时间设置范围：0.5~5.0s，默认设置为 1.0s），线圈电阻按默认的自适应或电 子式设置（接触器线圈电阻范围：0.5~500.0Ω、自适应，或电子式），DR-KHD 装置会在接触器吸合后， 在线计算出所对应的接触器发生晃电时所需要输出的维持直流电压大小，合闸储能完成后就能可靠支持 630A 及以下交流接触器抗晃电。
DR-KHD 系列智能型抗晃电装置，自带汉显 LCD 人机界面和设置按键（不需要另配手持终端），方便 参数整定操作，同时可以观测到接触器的运行状态。
DR-KHD 系列智能型抗晃电装置，可广泛应用于石化、钢铁、电力、纺织、机械、轨道交通站等项目 工程的低压电动机控制回路。
● 采用导轨式安装（卡装在 35mm 标准导轨上），安装方便；
● 自带汉显 LCD 人机界面和设置按键（不需要另配手持终端），方便参数整定操作；
● 交流切换到直流时间小于 400us；
● 自动计算输出直流电压大小，并检测直流输出电压；
● 采用完善的 EMC 设计，大大增强了装置抗电磁干扰能力；
● 可选配 1 路 RS485 通讯接口，支持标准的 Modbus-RTU 通讯规约；
● 装置配置 RTC 实时时钟，记录晃电事件 32 条，接触器变位事件 32 条，4 种异常记录共 8 条，方便 用户维护管理，支持终端查看或通讯上传；
● 可选配欠失压重启功能，可设置为 KM 重启/变频重启（复位输出+重启输出）。
| 产品型号及名称 | 适用范围 | 安装方式 | 主要功能或产品特点 |
| DR-KHD-V02A-C1智能型抗晃电装置 | AC220V普通线圈交流接触器(线圈电阻<1kQ)抗晃电控制回路 | 柜内导轨卡装，(卡装在35mm标准导轨上) | 旁路原理抗晃电功能：接触器(或中继器)分闸状态下，合理设置抗晃电时间(默认设置为1.0s),线圈电阻按默认的自适应设置，DR-KHD装置会在接触器吸合后在线计算出所对应的接触器发生晃电时所需要输出的维持直流电压大小，并自动补偿线路电阻所产生的电压损耗；合闸储能完成之后就能可靠支持交流接触器抗晃电，晃电恢复后切换到交流供电；具有切换速度快，自适应抗晃电特点； 测量功能：测量控制回路交流电压、直流保持输出电压； 参数整定人机界面：汉显LCD人机界面和设置按键； 状态显示功能：接触器吸合/释放状态(2路DI一用一备，内部电源供电),装置储能状态、晃电报警状态； 继电器输出：2路继电器输出，J1定义为报警输出或复位输出，J2定义为欠失压重启输出(瞬动1.0s); 故障记录：32次晃电记录，32次变位记录，4种异常记录共8次； 欠失压重启功能：作为选配功能，当接触器(或中继器)控制电源失电时间较长，接触器线圈失电已经释放后，系统电压在设定允许时间内恢复后，装置可以吸合重启继电器(瞬动1.0s),从而自动触发交流接触器吸合； 通讯功能：1路RS485通讯接口，MODBUS-RTU协议，用于遥测、遥信、对时、记录查询； |
DR-KHD-V02A-C2智能型抗晃电装置 | AC/DC220V电子线圈(线圈电阻为MQ级)交流接触器抗晃电控制回路 | ||
| DR-KHD-V02B-C1智能型抗晃电装置 | AC380V普通线圈(线圈电阻<2kΩ)交流接触器抗晃电控制回路 | ||
| DR-KHD-V02F-C1智能型抗晃电装置 | 变频器、软启动器的抗晃电控制回路(复位输出+重启输出，保留旁路保持输出) | ||
| DR-KHD-VO2F3智能型抗晃电装置 | 变频器、软启动器的抗扰动控制(变频器或软启动器的ERR状态识别后，复位输出+欠失压重启输出) | 测控功能：测量三相母线交流电压、控制回路交流电压；监测母线电压的突升与突降扰动，突变扰动识别时间<10ms;监测母线电压缓慢上升与缓慢下降扰动；监测控制电压突降扰动与缓慢降低扰动：通过检测变频器(或软启动器)ERR状态，可自动识别电压扰动后是否出现ERR状态，锁定其故障状态，使其可靠复位后再启动 参数整定人机界面：汉显LCD人机界面和设置按键； 状态显示功能：中继器吸合/释放状态(运行/停机状态)、变频器ERR状态(4路DI,内部电源供电)、晃电报警状态； 继电器输出：3路继电器输出，J1定义为复位输出，J2定义为欠失压重启输出(瞬动1.0s),J3为扩展备用； 故障记录：32次晃电记录，32次变位记录，4种异常记录共8次； 通讯功能：1路RS485通讯接口，MODBUS-RTU协议，用于遥测、遥信、对时、记录查询； |
技术参数指标
| 技术参数 | 技术指标 | |
| 工作电源 | 输入范围 | AC 220V±20%（默认）；可选 AC380V±20% |
| 运行功耗 | < 5W（为输出直流电压时） | |
| 直流电压 | 输出范围 | DC0.5~23.5V，或 DC100.0V |
| 输出功率 | 不大于 20W | |
| 输出误差 | 不大于±1V | |
| 切换速度 | 交流切换到直流 | < 400 μs |
| 直流切换到交流 | < 400 μs | |
| 切换准备 | 电容充电时间 | 约 3s (接触器吸合后，0V 充到满) |
| 测量误差 | 交流电压 | < ±5% |
| 动作电压 | 欠压阀值 | 60%Ue±5% |
| 恢复电压阀值 | 80%Ue±5% | |
| 动作误差 | 延时动作误差 | 小于 1s 时，不大于± 20ms；其他小于±1% |
| 定值动作误差 | 不大于±5% | |
| 抗晃电时间 | 可设范围与默认值 | 抗晃电时间设置范围：0.5~5.0s，默认设置为 1.0s |
| KM 线圈电阻 | 可设范围与默认值 | KM 线圈电阻设置范围：0.5~500.0Ω、自适应，默认设置为自适应 |
| 系统时钟 | 可设范围与默认值 | 2000-1-1 00:00:00~2099-12-31 23:59:59 |
| 环境条件 | 工作温度 | -20℃ ～ +55℃ |
| 贮存温度 | -25℃ ～ +70℃ | |
| 出口参数 | 接点容量 | 长期接通 AC250V 5A； DC30V 5A |
| 开入参数 | 开入参数 | 内部自供 24V，KM（或 KA）常开点接入 |
| 抗电气干扰 | 快速瞬变抗扰 | IEC 60255-22-5: 2002 中规定严酷等级为 A 级 |
| 浪涌抗扰度 | IEC 60255-22-5: 2002 中规定严酷等级为Ⅲ级 | |
| 静电放电抗扰度 | IEC 60255-22-2: 2008 中规定严酷等级为Ⅲ级 | |
| 振荡波抗扰度 | IEC 60255-22-1: 2007 中规定严酷等级为Ⅲ级 | |
| 射频电磁场抗扰度 | IEC 60255-22-1: 2007 中规定严酷等级为Ⅲ级 | |

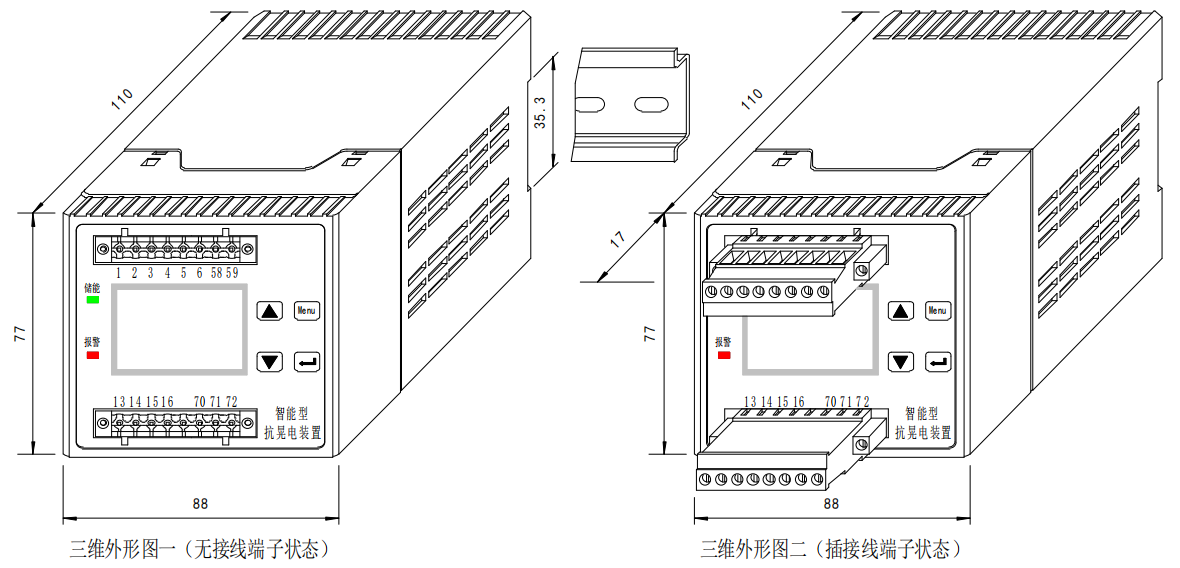

DR-KHD 智能型抗晃电装置外形尺寸
DR-KHD 智能型抗晃电装置，采用 35mm 导轨卡装方式，在柜内合适空间预先安装 35mm 标准导轨， 把 DR-KHD 智能型抗晃电装置可靠地卡装在导轨上。
