1. 产品具有通道状态指示灯和通信状态指示灯。两路通信接口中，一路用于通用参数的设置及调试，另一路用于读取和设置“四遥”值，保证通讯可靠性；

2. 可选择上位机或本地拨码开关两种方式进行设置产品的地址和波特率；

3. 产品采用软硬件“看门狗”技术，防止死机现象；

4. TRTU-M32还额外提供32路输入信号指示功能：使用32只双色LED灯指示每路输入信号的四种状态（无输入、信号正常、高报警、低报警），可以经由通讯设置信号输入的高低报警阈值和动作延时时间；

5. 电磁兼容：
   GB/T 17626.2 静电放电抗扰度试验  等级4
   GB/T 17626.3 射频电磁场辐射抗扰度试验  等级3
   GB/T 17626.4 电快速瞬变脉冲群抗扰度试验  等级4
   GB/T 17626.5 冲击（浪涌）抗扰度试验  等级3
   GB/T 17626.6 射频场感应的传导骚扰抗扰度试验 等级3
   GB/T 17626.12 振荡波抗扰度试验  等级3

1. 辅助电源：AC/DC 220V，允许AC/DC85~265V或24VDC，允许DC18~36V(订货时需注明)

2. 功   耗：≤5W

3. 工作环境：-20~55℃

4. 相对湿度：5~95%，不凝露，无腐蚀性气体

5. 存储温度：-25~70℃

6. 海拔高度：≤2500m

7. 防护等级：IP20

8. 绝缘强度：2kV/1min，50Hz

9. 安装类别：标准35mm导轨安装

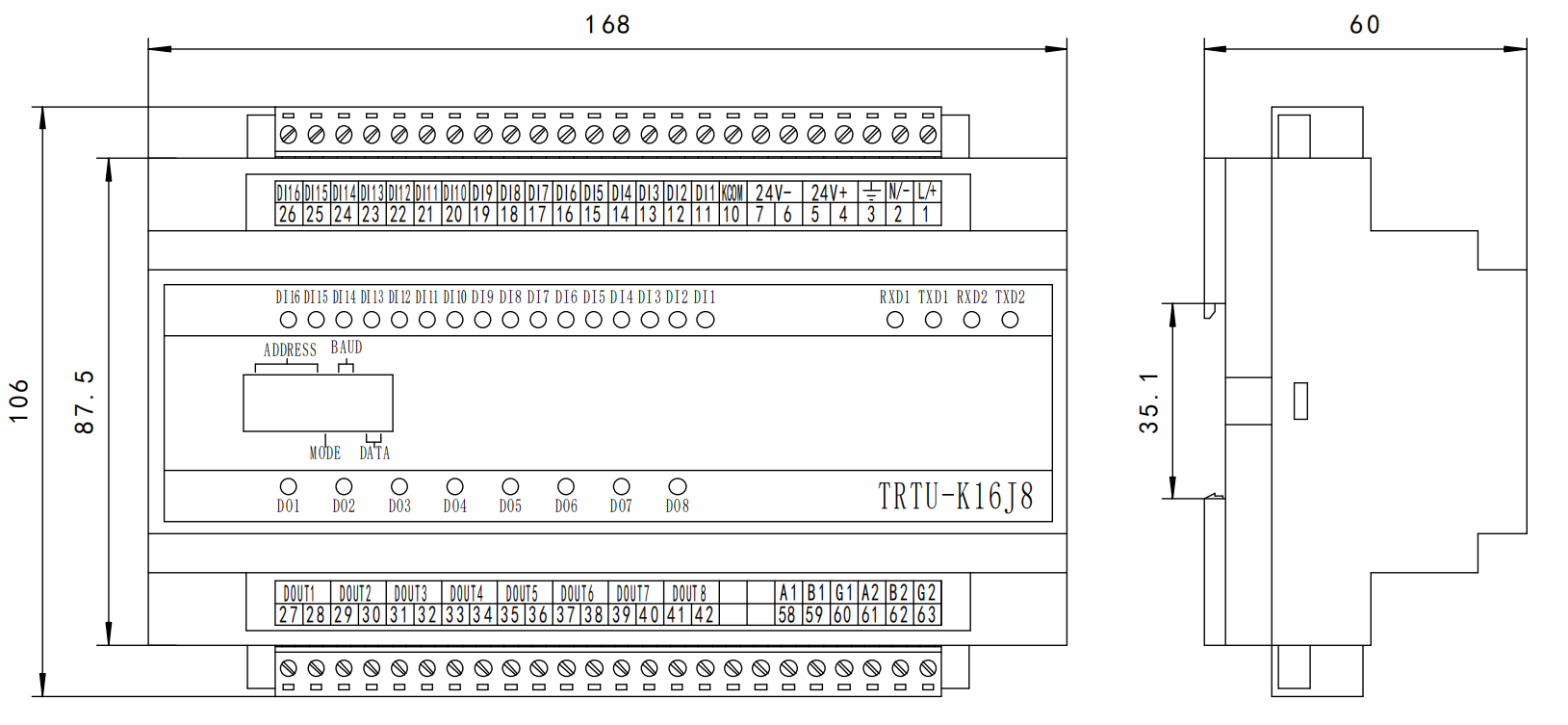

1、外形尺寸

（长×宽×高：168×106×60mm）

2、安装方式

安装方式：固定安装在35mm的标准导轨上。

1、遥信单元TRTU-K16、TRTU-K32

1.1概述

遥信单元可同时采集最多 32 路有源湿接点或无源干接点开关量信号。信号采用光电隔离输入，有效 地保护内部电路不受外界强信号干扰而损坏。与上位机通过 RS485 总线连接进行数据交换，实时反映开关 量状态；并可存储 32 路 1750 组事件顺序记录（SOE 信息），准确反映开关量变化事件。

1.2技术指标

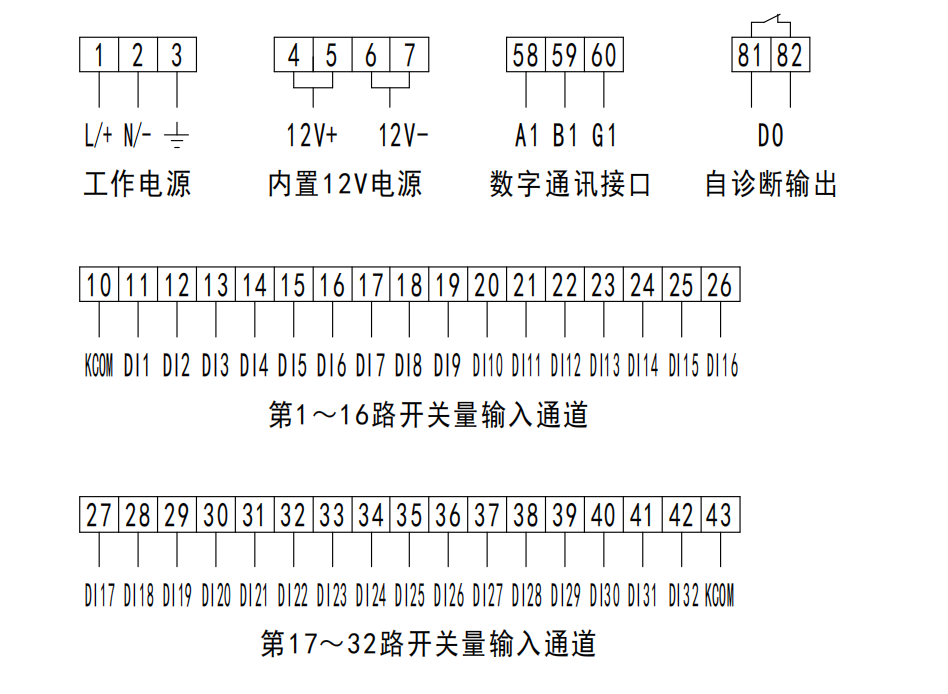

1.3遥信单元接线图

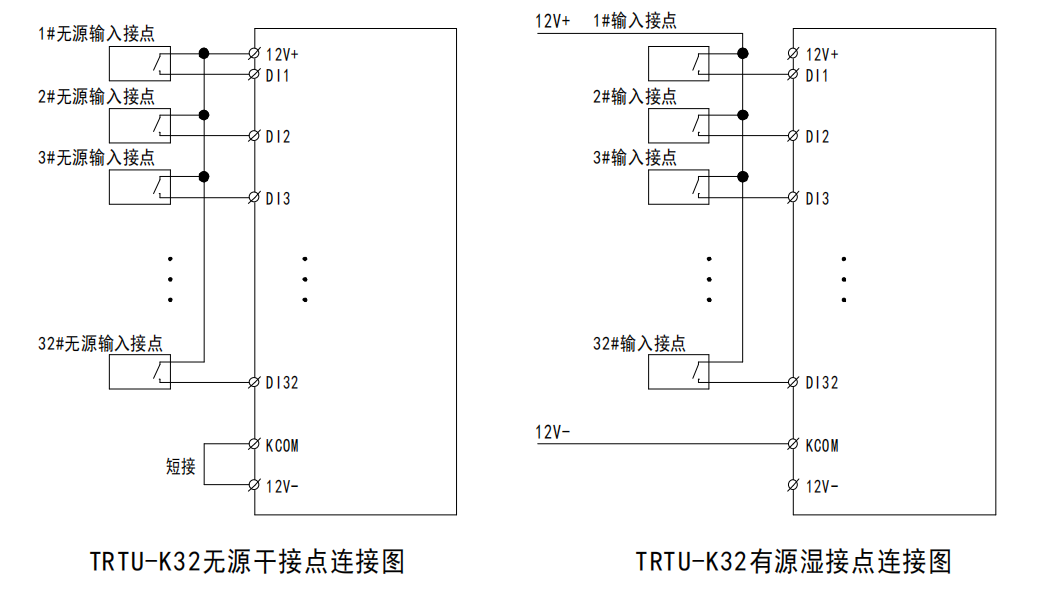

 1.4遥信单元应用

注：无源干接点接入时，12V+作为公共端与各 DI 输入单端相连，KCOM 应与 12V-短接；

        有源湿接点接入时，12V+和 12V-悬空，DI 外接电源默认为 DC12V（AC220V 等电源规格需标明）。

2、遥控单元TRTU-J16

2.1 概述

遥控单元是远程继电器输出模块，用于接收计算机指令，执行系统的遥控操作或自动控制。可控制 16 路继电器输出，通过 RS485 总线与上位机相连实现相应的控制功能，同时可存储 16 路 1600 组继电器动作 时间顺序记录。

2.2技术指标

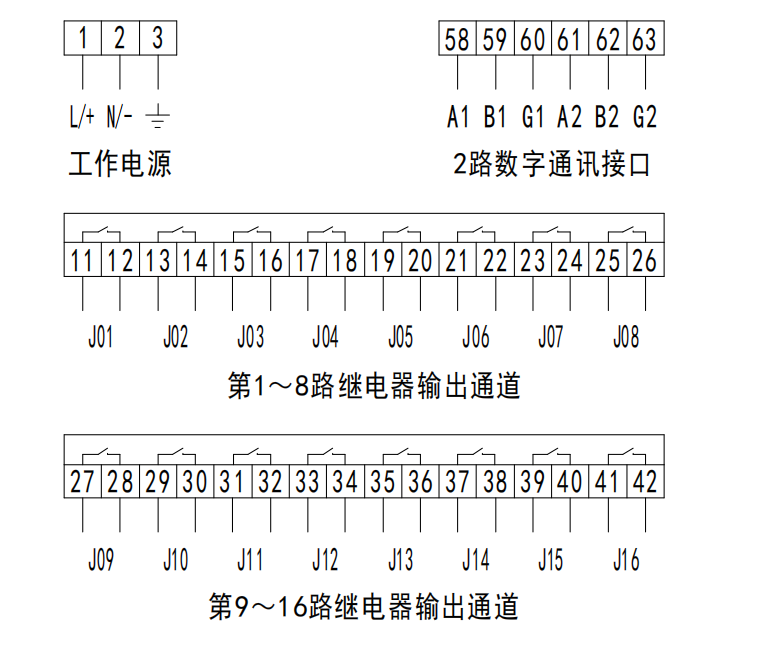

2.3遥控单元接线图

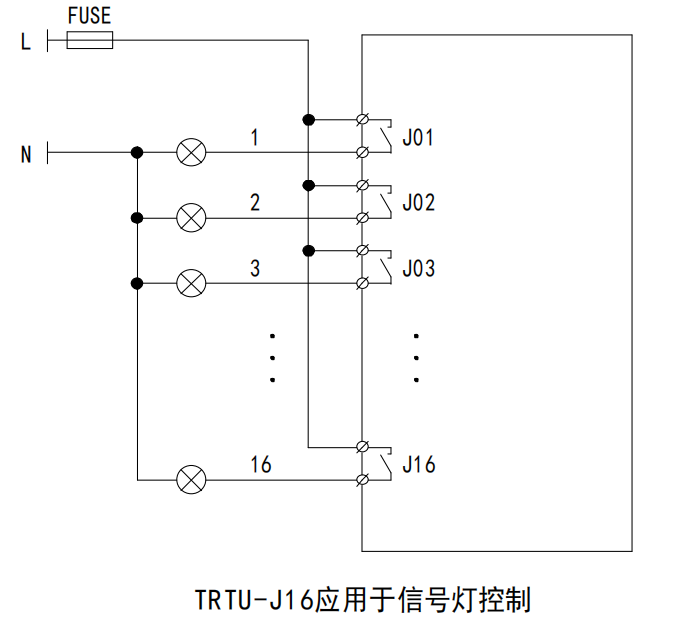

2.4遥控单元应用

3、遥信遥控组合单元 TRTU-K16J8

3.1 概述

遥信遥控组合单元可同时采集 16 路有源湿接点或无源干接点开关量信号，信号采用光电隔离输入， 有效地保护内部电路不受外界强信号干扰而损坏，与上位机通过 RS485 总线连接进行数据交换，实时反映 开关量状态；包含远程继电器输出模块，用于接收计算机指令，执行系统的遥控操作或自动控制，可控制 8 路继电器输出，通过 RS485 总线与上位机相连实现相应的控制功能；并可存储 24 路 1750 组事件顺序记 录（SOE 信息），准确反映开关量变化事件。

3.2技术指标

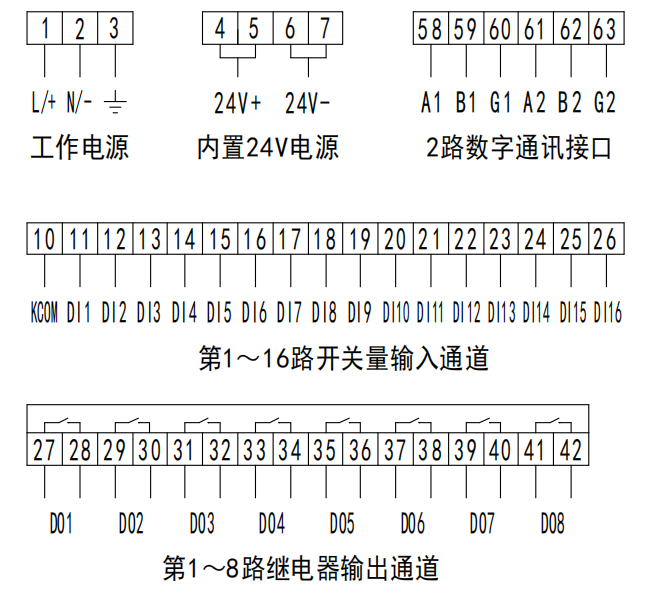

3.3遥信遥控组合单元接线图

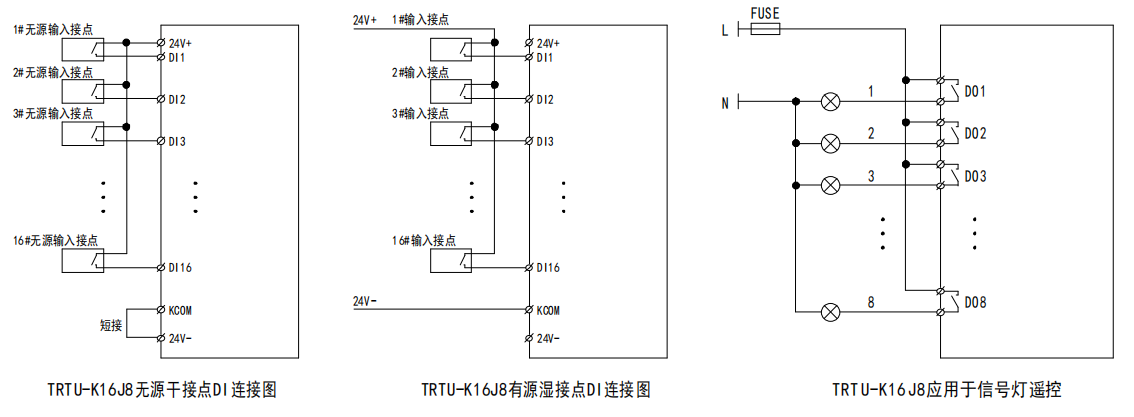

3.4遥信遥控组合单元应用

 注：无源干接点 DI 接入时，24V+作为公共端与各 DI 输入单端相连，KCOM 应与 24V-短接；

        有源湿接点 DI 接入时，24V+和 24V-悬空，DI 外接电源默认为 DC24V（AC220V 等电源规格需标明）。

4、遥测单元TRTU-M16、TRTU-M32

4.1 概述

    遥测单元采用交流采样方式，真有效值运算，可同时采集 32 路 DC0~20mA，AC0~20mA 或 DC0~5V， AC0~5V，与上位机通过 RS485 总线进行数据交换，反映变送器或传感器的标准信号的遥测值。用于测量 电流、电压、温度、压力等模拟信号并转换为数字信号，经通讯实现与监控系统的数据交换。

4.2技术指标

4.3产品特点

A、使用交流采样方式，真有效值测量；

B、具有 32 个双色 LED 灯，用于指示每路输入信号的四种状态（无输入、信号正常、高报警、低报警）， 可以经由通讯设置信号输入的高低报警阈值和动作延时时间。

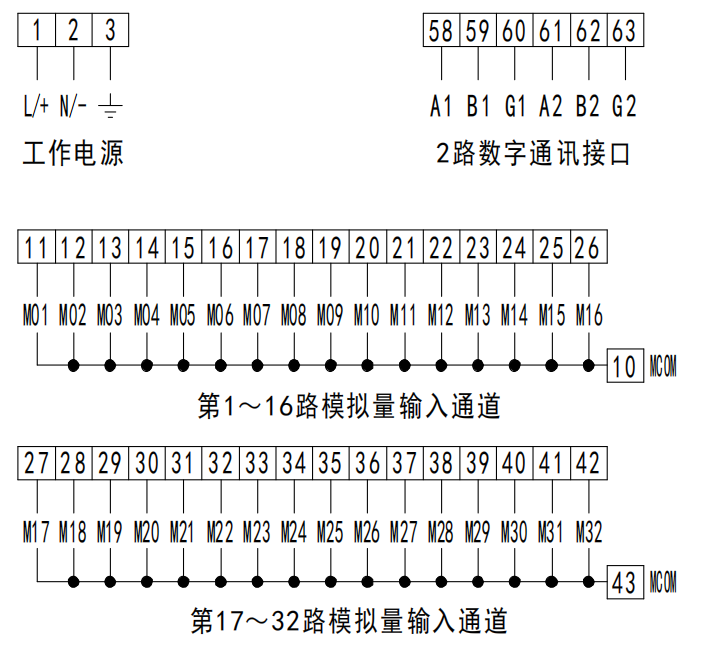

4.4遥测单元接线图

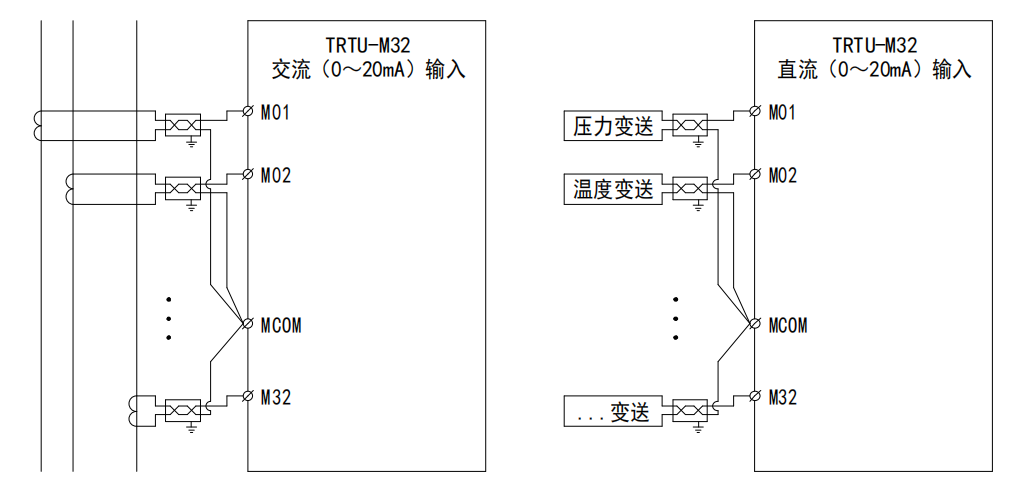

 4.5遥测单元应用

注 1：为降低输入引线电阻带来的测量误差，1~16 路输入信号负端应接至 10#端子 MCOM 点，17-32 路输 入信号负端应接至 43#端子 MCOM 点，公共负端请务必全部直接接至 MCOM 端。不可为求减少连接线而 在输出位置多组随意并接后再用一根导线接至 MCOM 端。

注 2：输入连接导线推荐使用带屏蔽的双绞电缆，其屏蔽层应在靠近 TRTU-M32 的机柜处就近一点接地。

5、遥脉单元 TRTU-P32

5.1 概述

    遥脉单元采集脉冲量与上位机通过 RS485 总线连接进行数据交换。可对电力的有功或无功脉冲电度表 进行脉冲计数，计数值掉电保护。也可对自动化中的脉冲进行计数。

5.2 技术指标

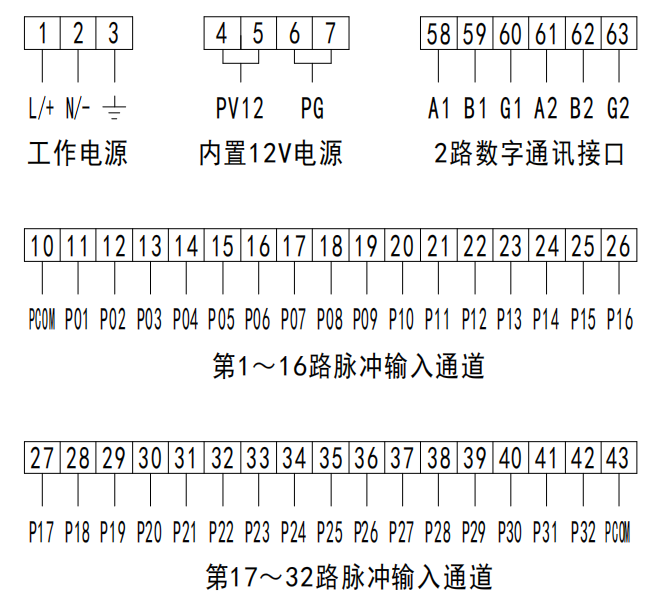

5.3 遥脉单元接线图

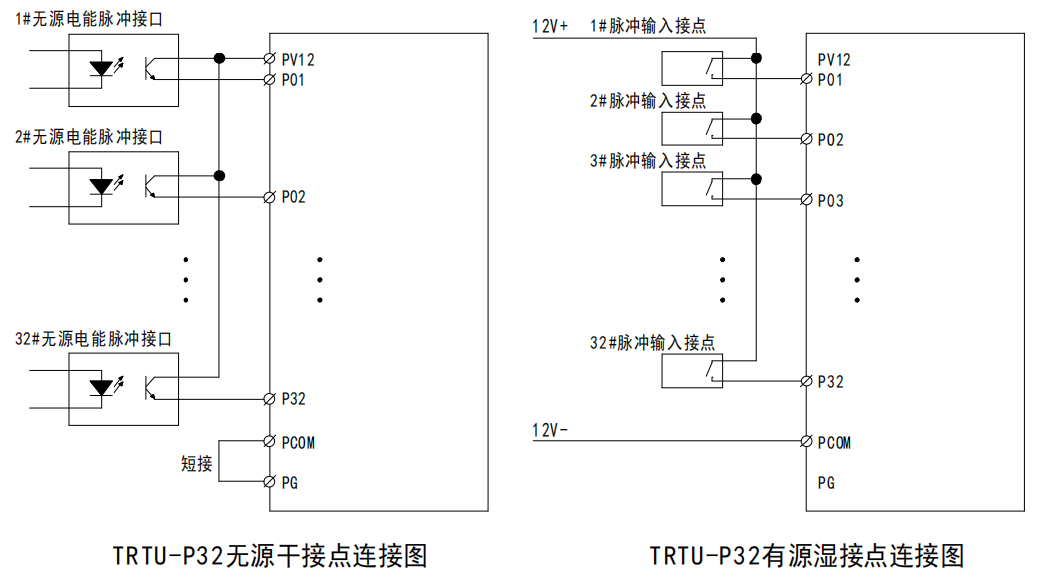

5.4 遥脉单元应用

注：无源干接点接入时，Pi（i=1~32）与公共端 PV12 为各通道输入端，同时 PCOM 应与 PG 短接；

       有源湿接点接入时，Pi（i=1~32）与公共端 PCOM 为各通道输入端，同时 PV12 和 PG 悬空。

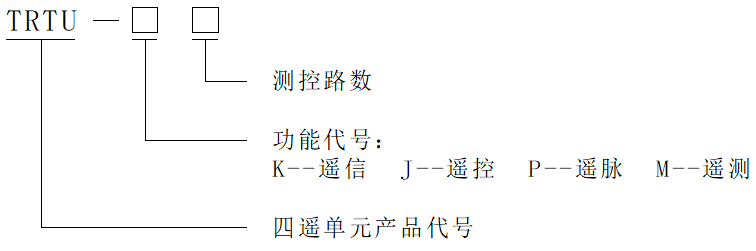

订货时，请详细写明所需产品的型号、辅助电源电压等级、测控路数、订货数量等相关内容。
