输入三相电压、电流信号，隔离变送输出四路模拟量信号，对应有功功率、无功功率和其它电量可选。
产品规格：
JD204PQ4 三相有功/无功功率组合变送器
规 格 性 能 | JD204PQ4 | |
输入 | 网 络 | 三相三线、三相四线 |
额定值 | 电压：AC57.7V、100V、220V、380V； 电流：AC1A、5A（订货时标明） | |
过负荷 | 持续：1.2倍； 瞬时：电压2倍（10秒），电流10倍（5秒） | |
输出 | 额定值 | DC4～20mA、4～12～20mA（对应正、反向功率）可选 |
输出路数 | 可输出4路模拟量（第1路对应总有功功率P；第2路对应总无功功率Q；第3、第4路可选择） | |
负载电阻 | 电流输出时：RL< 500Ω； 电压输出时：RL≥5kΩ | |
最大输出信号 | 电流输出：30mA； 电压输出：DC10V | |
响应时间 | 300ms | |
电源 | 辅助电源 | AC、DC 85V～265V |
功 耗 | <8VA | |

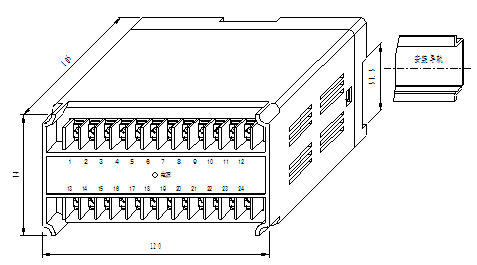

●外形尺寸：
●安装方式：可固定安装在35mm的标准导轨上。

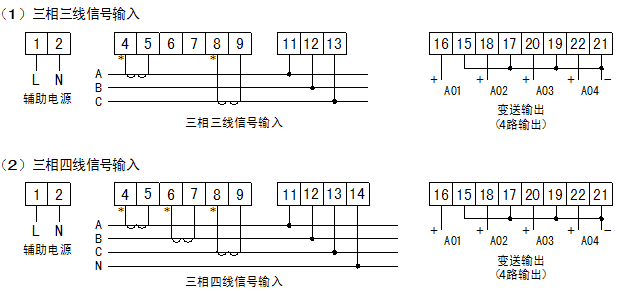

●接线方式：
注：低压柜AC380V电压信号可直接接入对应电压输入端；中高压电压信号须经PT后，二次100V接入对应电压输入端；
图中“*”处为各相电流进线端，接CT二次的S1端，另一端可接地。
