该产品是一种 UHF 全向传感器，一般安装在配电房的中部离地面 2 米左右的高度，需要与局放采集装置配套使用，实时监控配电房内 空间电磁波辐射状态，监测整个高压室里开关柜发生局部放电时产生 的特高频信号，把信号传送到局放采集装置。
设计上采用了多种抗干扰措施，能够在电力系统中稳定运行。
安装方便稳固，不易脱落。
监测范围广，可以监测整个高压室的局部放电情况。
产品功能
| 监测功能 | 实时监控配电房内空间电磁波辐射状态，监测开关柜发生局部放电时产生的特高频信号。 |
| 输出功能 | 并把采集到的特高频信号传到局放采集装置。 |
安装位置选择在配电房的中部离地面 2 米左右的高度，注意也要预留 PD_AD 局放采集装置的位置。

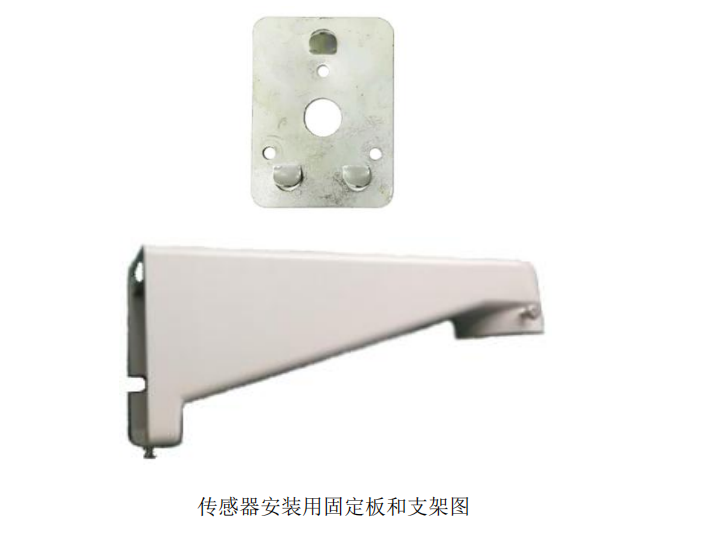

确定位置后，先按照传感器固定板孔位打孔，用 M6 膨胀螺 丝固定，然后将传感器球机挂上去，并拧紧下部的紧固螺丝，注意射 频电缆出现位置，有专用出线口。

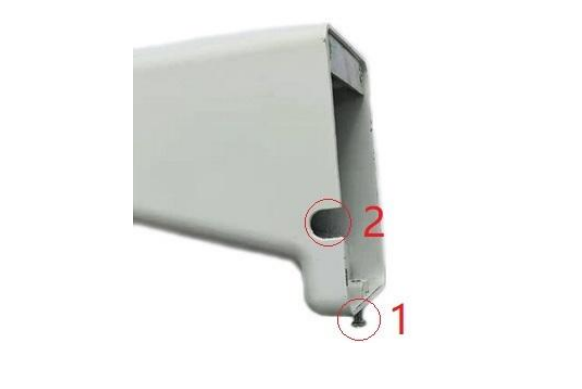

支架局部结构图（图中 1 紧固螺丝、2 射频电缆出线口）
技术指标
| 机身参数 | 检测频段 | 300~3000MHz |
| 传感器灵敏度 | ≥15mm | |
| 阻抗匹配 | 50Ω | |
| 驻波比 | ≤2 | |
| 输出接口 | N型 | |
| 方向性 | 在各个方向上应具有相同的增益特性 | |
| 工作环境 | 温度 | -40℃~85℃ |
| 湿度 | ≤95%RH |
