PDR960系列电能质量在线监测装置，主要用于监测、评估分析监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。实时监测分析的主要指标为：基本电气参量、电压偏差、谐波电压、谐波电流、频率偏差、三相电压不平衡度、电压波动与闪变等，所有实时监测的参量和电能质量指标
均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降，装置提供事件告警和录波分析功能。
电能质量在线监测装置在电力系统、工业用户以及其他需要电能质量监测的场合中发挥着至关重要的作用，确保电力供应的稳定性和安全性，提高电能利用效率，降低电能损耗，并为智能电网的建设提供数据支持。
1.采用 32 位 ARM Cortex-M4 内核，配备高精度的 A/D 芯片，使得装置性能稳定、运算速快、精度高；
2.采用全汉化 4.3 寸 800*480 分辨率 IPS 彩色液晶显示，人机界面清晰易懂，操作整定极为方便;
3.完整的异常记录、事件记录、操作记录，所有信息掉电保持；
4.完善的自诊断和监视功能，对故障可具体定位，方便调试；
5.完善的软硬件看门狗，保证装置可靠运行；
6.完善的在线运行状态监视功能；
7.高精度的时钟芯片；
8.标配 2 路高速以太网通信接口；
9.具有 1 个标准的 RS485 通讯接口(Modbus-RTU 通讯协议)；
10.高等级、高品质保证的元器件选用，采用多层板技术和 SMT 工艺；
1.技术参数
| 序号 | 主要参数 | 功能 | 应用 |
| 1 | 工作电源 | 电源 | AC/DC85~265V(AC工频：50Hz) |
| 功耗 | 正常运行≤10W | ||
| 2 | 电流输入 | 额定值 In | 5A 或 1A（订货注明） |
| 测量范围 | 测量电流：0 In ～1.2 In | ||
| 功耗 | ＜1.0VA/相（IN=5A） ＜0.5VA/相（IN=1A） | ||
| 3 | 电压输入 | 额定值 Un | 100V/380V（订货注明） |
| 测量范围 | 0Un ～1.2Un | ||
| 功耗 | ＜0.5VA/相 | ||
| 4 | 电参量误差 | 交流量精度 | ≤0.1% |
| 有功无功 | ≤0.2% | ||
| 频率分辨率 | ≤0.005Hz | ||
| 电压偏差 | ≤±0.1% | ||
| 电压不平衡度 | ≤±0.2% | ||
| 电流不平衡度 | ≤±0.5% | ||
| 闪变 | 2% | ||
| 电压波动 | 2% | ||
| 5 | 谐波 | (2-50) | 符合 GB/T 14549-1993 中附录 D 中的 A 级要求； |
| 6 | 间谐波 | (0.5-49.5) | 符合 GB/T 24337-2009 中附录 D 中对谐波要求的 A 级； |
| 7 | 开关量输入 | 通道数 | 26 路 |
| 输入类型 | 无源 | ||
| 开关量电压 | 强电开入，电压同操作电源 | ||
| 8 | 继电器输出 | 通道数 | 8 路 |
| 触点额定 载流容量 | 1250VA | ||
| 动作寿命 | 100,000 次 | ||
| 9 | 485 通讯 | 通讯接口 | RS485 标配 1 路 |
| 隔离类型 | 光电隔离，带防雷功能 | ||
| 波特率 | 4800bps～9600bps | ||
| 通讯规约 | Modbus-RTU | ||
| 10 | 以太网 | 网络参数 | 两路以太网，10M/100M 自适应， IEC60870-5-104（可选配 61850） |
| 11 | 对时方式 | 通讯接口 | 网络对时、GPS 秒对时、IRIG_B （DC）（订货注明） |
2.正常工作大气参数
| 序号 | 主要参数 | 应用 |
| 1 | 正常工作温度 | -10℃～+55℃ |
| 2 | 存储温度 | -25℃～+80℃ |
| 3 | 相对湿度 | 5％～95％（不凝露） |
| 4 | 大气压力 | 80kPa～110kPa |
| 产品型号及名称 | 适用范围 | 安装开孔尺寸 | 主要功能 |
PDR960-A1电能质量在线监测装置(A类，单通道) PDR960-A2电能质量在线监测装置(A类，双通道) | 适用于对电能质量要求严格的场所，如大型工业园区、数据中心、医院、学校等 | 门板螺栓安装，开孔尺寸：147×199mm,另加4个Φ6mm安装孔。 | 测控与记录功能：单通道或双通道三相电测量(电流、电压0.1级，功率0.2级),2~50次谐波、间谐波、电压频率偏差、电压电流不平衡度、电压波动、电压闪变、暂态扰动等监测+告警+录波+统计+分析；具有32G存储; 储遥信功能：26路开入量采集(外加电源：AC220V、DC110V、DC220V等); 继电器输出：共9组继电器，用于报警输出或逻辑控制； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-104规约，可选IEC61850规约),可用于遥测、遥信；另具有B码对时接口； |
| PDR960-BG电能质量在线监测装置(B类，双通道) | 适用于对电能质量要求相对较高的场所，如机械设备、冶金矿产等工业用户 | 门板螺栓安装，开孔尺寸：147×199mm,另加4个Φ6mm安装孔。 | 测控与记录功能：双通道三相电测量(电流、电压0.1级，功率0.2级),2~30次谐波、电压频率偏差、电压电流不平衡度、电压波动、电压闪变、暂态扰动等监测+告警+录波+统计+分析；可选32G存储; 储遥信功能：26路开入量采集(外加电源：AC220V、DC110V、DC220V等); 继电器输出：共8组继电器，用于报警输出或逻辑控制； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-104规约),可用于遥测、遥信；另具有B码对时接口； |
| PDR960-BD电能质量在线监测装置(B类，双通道) | 适用于对电能质量要求相对一般的场所，如居民小区、商业中心等，也适用于400V光伏项目 | 门板嵌入卡装，开孔尺寸：159×123mm | 测控与记录功能：双通道三相电测量(电流、电压0.2级，功率0.5级),2~30次谐波、电压频率偏差、电压电流不平衡度、暂态扰动等监测+告警+统计+分析; 析遥信功能：11路开入量采集(外加电源：AC220V、DC110V、DC220V等); 继电器输出：共9组继电器，用于报警输出或逻辑控制； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-104规约),可用于遥测、遥信；另具有B码对时接口； |

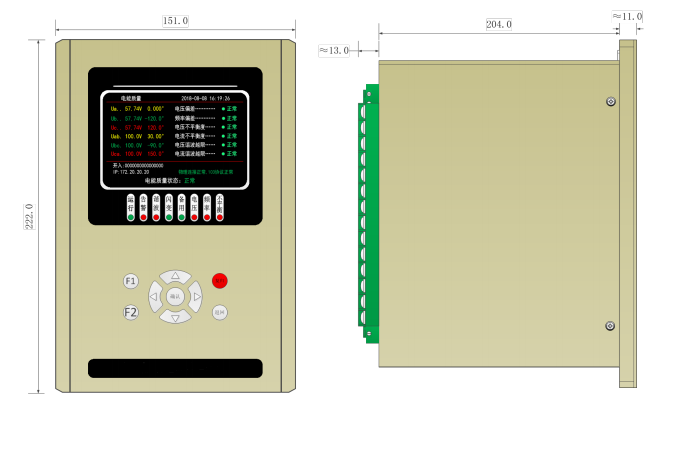

外形尺寸图

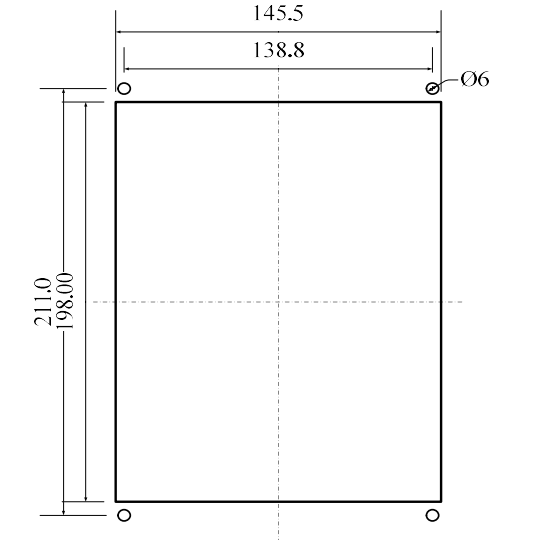

开孔安装尺寸图
注 1：在屏柜上开矩形孔，固定方式为螺钉固定，推荐采用Ø5 螺栓固定；
注 2：安装螺栓时，将装置前门从右侧打开，安装孔位于装置上下两侧。
