PDR960系列电能质量在线监测装置，主要用于监测、评估分析监测点的电能质量，主要包括电能质量实时监测、电能质量事件告警、录波、数据统计、评估分析5个主要功能。实时监测分析的主要指标为：基本电气参量、电压偏差、谐波电压、谐波电流、频率偏差、三相电压不平衡度、电压波动与闪变等，所有实时监测的参量和电能质量指标
均可长时间存储检索。针对电能质量越限、电压暂升和电压暂降，装置提供事件告警和录波分析功能。
电能质量在线监测装置在电力系统、工业用户以及其他需要电能质量监测的场合中发挥着至关重要的作用，确保电力供应的稳定性和安全性，提高电能利用效率，降低电能损耗，并为智能电网的建设提供数据支持。
1.采用 32 位处理器，16 位 AD 采样，主要元件全部采用进口器件，保证了装置电气设计 上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下 的适应能力和可靠性。
2.针对 400V 光伏并网系统而设计。具有完善的电能质量监测功能，具有通讯接口，能够 通过现场总线将数据和信息传送至上位机（监控、调度计算机）。
3. 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。
4.具有多路开关量输入和输出，所有的开入均为交直流两用。
5.配置工业级宽温型 5 寸彩屏，全中文操作菜单及事故报文显示。
6.面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置 等等，并有完善的预告、告警功能。
7. 具有 1 个标准的 RS485 通讯接口(Modbus RTU 通讯协议)，
8.两路以太网通讯（IEC60870-5-104 通讯规约）。
9.装置 1 路 GPS 对时为 IRIG-B 码对时，B 码对时则装置自动识别，完成日月年时分秒的 对时功能，秒过零时自动对时。对时接口电平均采用 485 差分电平，对应端子 X1:3（B+）， X1:4（B-）。
10.整机静态功耗小于 10W。
11.高抗干扰性，通过 10 项电磁兼容认证（快速瞬变、静电放电、浪涌抗干扰等）。
1.技术参数
| 序号 | 主要参数 | 功能 | 应用 |
| 1 | 工作电源 | 电源 | AC/DC85~265V(AC工频：50Hz) |
| 功耗 | 正常运行≤5W；装置动≤11W | ||
| 2 | 电流输入 | 额定值 In | 5A（AC1A 需订货注明） |
| 测量范围 | 测量电流：0.03 In ～1.2 In | ||
| 功耗 | 不大于 0.5VA | ||
| 3 | 电压输入 | 额定值 Un | AC380V（AC100V 需订货注明） |
| 测量范围 | 0.3Un~1.2Un | ||
| 功耗 | 不大于 0.5VA | ||
| 4 | 电参量误差 | 测量电流 | 不大于 0.2% |
| 测量电压 | 不大于 0.2% | ||
| 测量频率 | 0.05Hz | ||
| 功率 | 0.5% | ||
| 5 | 开关量输入 | 通道数 | 11路 |
| 输入类型 | 空接点 | ||
| 开关量电压 | 强电开入 | ||
| 6 | 继电器输出 | 通道数 | 9 路 |
| 工作电压 | AC250V/8A | ||
| 输入方式 | 无源接点 | ||
| 隔离方式 | 光电隔离，隔离电压 2500V | ||
| 7 | 485 通讯 | 通讯接口 | RS485 标配 1 路 |
| 隔离类型 | 光电隔离，带防雷功能 | ||
| 波特率 | 1200bps～9600bps | ||
| 通讯规约 | Modbus | ||
| 8 | 以太网 | 网络参数 | 两路以太网，10M/100M 自适应， IEC60870-5-104 |
| 9 | B 码对时 | 通讯接口 | RS485 差分电路 |
2.正常工作大气参数
| 序号 | 主要参数 | 应用 |
| 1 | 正常工作温度 | -10℃～+55℃ |
| 2 | 存储温度 | -25℃～+70℃ |
| 3 | 相对湿度 | 5％～95％ |
| 4 | 大气压力 | 60kPa～106kPa |
| 5 | 防护等级 | IP50 |
| 产品型号及名称 | 适用范围 | 安装开孔尺寸 | 主要功能 |
PDR960-A1电能质量在线监测装置(A类，单通道) PDR960-A2电能质量在线监测装置(A类，双通道) | 适用于对电能质量要求严格的场所，如大型工业园区、数据中心、医院、学校等 | 门板螺栓安装，开孔尺寸：147×199mm,另加4个Φ6mm安装孔。 | 测控与记录功能：单通道或双通道三相电测量(电流、电压0.1级，功率0.2级),2~50次谐波、间谐波、电压频率偏差、电压电流不平衡度、电压波动、电压闪变、暂态扰动等监测+告警+录波+统计+分析；具有32G存储; 储遥信功能：26路开入量采集(外加电源：AC220V、DC110V、DC220V等); 继电器输出：共9组继电器，用于报警输出或逻辑控制； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-104规约，可选IEC61850规约),可用于遥测、遥信；另具有B码对时接口； |
| PDR960-BG电能质量在线监测装置(B类，双通道) | 适用于对电能质量要求相对较高的场所，如机械设备、冶金矿产等工业用户 | 门板螺栓安装，开孔尺寸：147×199mm,另加4个Φ6mm安装孔。 | 测控与记录功能：双通道三相电测量(电流、电压0.1级，功率0.2级),2~30次谐波、电压频率偏差、电压电流不平衡度、电压波动、电压闪变、暂态扰动等监测+告警+录波+统计+分析；可选32G存储; 储遥信功能：26路开入量采集(外加电源：AC220V、DC110V、DC220V等); 继电器输出：共8组继电器，用于报警输出或逻辑控制； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-104规约),可用于遥测、遥信；另具有B码对时接口； |
| PDR960-BD电能质量在线监测装置(B类，双通道) | 适用于对电能质量要求相对一般的场所，如居民小区、商业中心等，也适用于400V光伏项目 | 门板嵌入卡装，开孔尺寸：159×123mm | 测控与记录功能：双通道三相电测量(电流、电压0.2级，功率0.5级),2~30次谐波、电压频率偏差、电压电流不平衡度、暂态扰动等监测+告警+统计+分析; 析遥信功能：11路开入量采集(外加电源：AC220V、DC110V、DC220V等); 继电器输出：共9组继电器，用于报警输出或逻辑控制； 数字通讯：标配一路RS485接口(支持MODBUS-RTU协议),两路以太网接口(IEC60870-5-104规约),可用于遥测、遥信；另具有B码对时接口； |

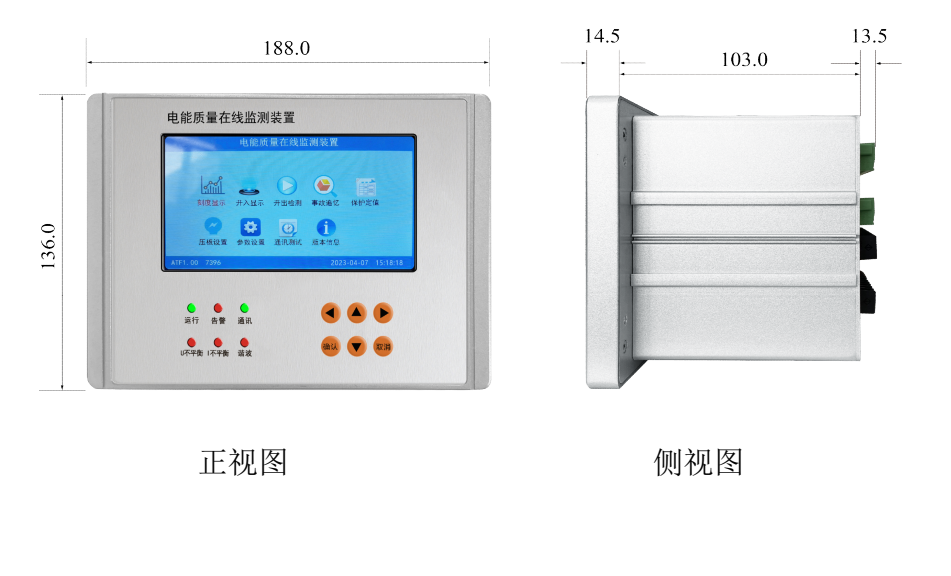

外形尺寸图

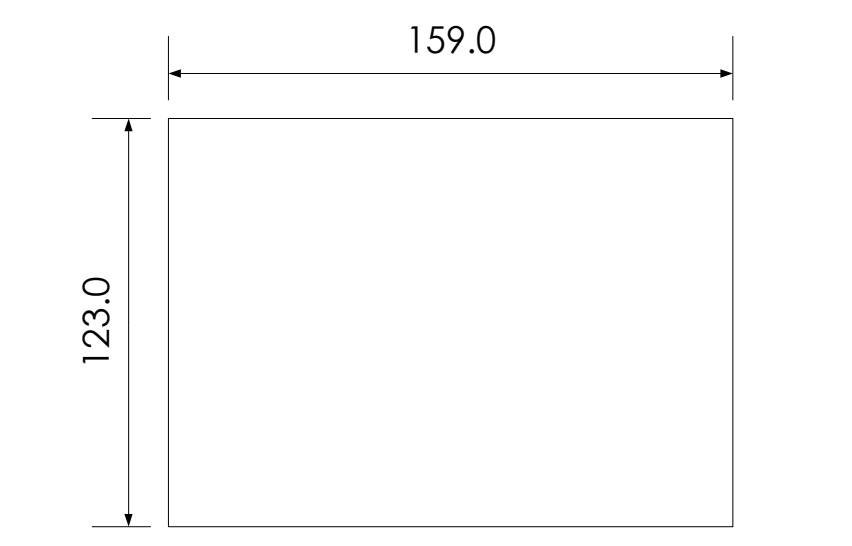

开孔安装尺寸图
注：在屏柜上开矩形孔，固定方式为卡扣固定，出厂配置左右各一个固定卡扣；
