DR 系列综合电力监控仪表（以下简称 DR 系列或综合电力监控仪表），是针对电力系统、工矿企业、 公用设施、智能大厦的电力监控需求而设计。它能高精度地测量所有常用的电力参数，如三相电压、电流、 有功功率、无功功率、频率、功率因数、四象限电度等,采用高亮红色 LED 或大屏幕 LCD 来显示电力参数和 电网系统的运行状态信息，仪表面板带有四个编程键盘，用户在现场可方便的实现显示切换、参数编程设 置，具有很强的灵活性。
DR 系列综合电力监控仪表，具备多种扩展功能的输出方式可供选择：RS485 或 PROFIBUS-DP 数字 接口可实现仪表组网通讯功能；2 路电能脉冲输出和 1 路或 4 路模拟量（4～20mA）输出功能可实现电能 和电量的变送输出功能；4 路或 6 路开关量输入和 2 路或 4 路开关量输出功能可实现本地或远程的开关信 号监测和控制输出功能（“遥信”和“遥控”功能）。
DR 系列综合电力监控仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、 电能计量仪表以及相关的辅助单元，具有安装方便、接线简单、维护方便、工程量小、现场可编程设置输 入参数、能够完成业界不同 PLC、工业控制计算机通讯软件的组网等特点。作为一种先进的智能化、数字 化的电网前端采集元件，
DR 系列综合电力监控仪表已广泛应用于各种控制系统、SCADA 系统和能源管理 系统中。
注：不建议用此系列仪表作为电能计量收费的标准或依据，若因用此仪表进行电能计量收费而引起经济纠纷，我公司概不负责。
该系列产品测量显示电网中的全部电量参数，CT或PT变比可设置，可带最大6路开关量输入，最大4路继电器输出，最大4路4~20mA输出，RS485接口/MODBUS-RTU协议(液晶表可选DL/T645协议);可增配PROFIBUS-DP接口协议，以及LORA(型号加后缀/LR)、4G(型号加后缀/4G)等无线通讯方式。
型号 | 基本功能 | 显示方式 | 扩展功能 | 开孔尺寸 | |||
数字通讯 | 电能脉冲 | 变送输出（选择配置） | 开关量输入/输出（选择配置） | ||||
DR96Y-E3/* | 测量三相电力网络 中 U、I、P、Q、S、 PF 等 26 种电参数， 双向电能计量 | LCD | 标配 1 路 RS485 接口，开放支持 MODBUS-RTU 协 议 、 DLT645 规约（07 版或 97 版需标注）；可增 选为 2 路 RS485 接口（型号后加 “M2”），或增选 PROFIBUS-DP 接口（型号后加 注“P1”）。 | 标配2路 电能脉冲输出 | 1 路或 4 路 4～20mA | 4 路或 6 路开入 2 路或 4 路开出 | 91×91mm |
DR96S-E3/* | LED | ||||||
DR81Y-E3/* | LCD | 1 路 4～20mA | 4 路开关量输入 2 路开关量输出 | 76×76mm | |||
DR81S-E3/* | LED | ||||||
DR72Y-E3/* | LCD | 1 路 4～20mA (不能和 2 路 DO 同时选) | 4 路开关量输入 2 路开关量输出 | 67×67mm | |||
DR72S-E3/* | LED | ||||||
DR96Y-E3/F* | 测量三相电力网络 中 26 种电参数，分 时复费率电能计量 | LCD | 1 路或 4 路 4～20mA | 4 路或 6 路开入 2 路或 4 路开出 | 91×91mm | ||
DR81Y-E3/F* | LCD | 76×76mm | |||||
DR96Y-E3/H* | 测量三相电力网络 中 26 种电力参数， 双向电能计量，以 及谐波含量监测 | LCD | 1 路或 4 路 4～20mA | 4 路或 6 路开入 2 路或 4 路开出 | 91×91mm | ||
DR81Y-E3/H* | LCD | 76×76mm | |||||
DR72Y-E3/H* | LCD | 1 路 4～20mA (不能和 2 路 DO 同时选) | 4 路开关量输入 2 路开关量输出 | 67×67mm | |||
DR96Y-E3/FH* | 测量三相电力网络 中 26 种电力参数， 分时复费率电能计 量，以及谐波含量 监测 | LCD | 1 路或 4 路 4～20mA | 4 路或 6 路开入 2 路或 4 路开出 | 91×91mm | ||
DR81Y-E3/FH* | LCD | 76×76mm | |||||
说明：产品型号中“*”为选配功能代号： 1AO--1 路 DC4～20mA 模拟量变送输出； 4AO--4 路 DC4～20mA 模 拟量变送输出； 4DI--4路开关量状态输入监测； 2DO--2路继电器输出作报警或通讯分合闸用； M2--2路 RS485 数字通讯接口， MODBUS-RTU 通讯规约； P--1 路 PROFIBUS-DP 通讯 (72 方形仪表尺寸较小，不可选 PROFIBUS-DP 接口)。 适用于单相回路的仪表，型号中 E3 改为 E1。 | |||||||
技术参数 | 指标 | |
精度等级 | 常规：U、I、F 为 0.2 级，P、Q、COSΦ、有功/无功电能为 0.5S 级； 特殊定制：有功电能可达 0.2S 级（提前 2 周定制）； | |
显示方式 | LED 或 LCD 多屏按键切换显示（可设置为循环显示） | |
电 源 | 工作范围 | 常规版：AC、DC 85～265V；特殊版：DC48V±15%等订货时须特别提出 |
功 耗 | ≤8VA（无扩展模块情况下，总功耗≤5VA） | |
输 入 测 量 | 网 络 | 三相三线、三相四线、单相 |
额定值 | 电压：AC100V、380V； 电流：AC1A、5A | |
过负荷 | 持续：1.2 倍；瞬时：电压 2 倍（10 秒），电流 10 倍（5 秒） | |
功 耗 | 电压回路功耗< 0.1VA（每相）；电流回路功耗< 0.5VA（每相） | |
阻 抗 | 电压回路阻抗> 500kΩ；电流回路阻抗< 20mΩ | |
频 率 | 50Hz、60Hz(自适应) | |
谐 波 | 电压、电流 2～47 次谐波含量监测； 电压、电流各通道 THD（总谐波失真）电力质量分析 | |
电能计量 | 正负有功、无功电能计量，复费率表可编程设置 8 个时段 4 种费率 | |
| 分时计量时钟准确度 | 误差≤0.5s/d | |
扩展功能 | 数字通讯接口 | 标配一路 RS485 接口，支持 MODBUS-RTU 协议、DLT645-07 或 97 规约 （订货时标注，默认支持 MODBUS-RTU 协议）； 可增选为 2 路 RS485 接口，或增选一路 PROFIBUS-DP 接口。 |
脉冲输出 | 标配 2 路电能脉冲输出（集电极开路的光耦输出） | |
模拟量输出（选配） | 1 路或 4 路 DC 4～20mA 的模拟量变送输出 | |
开关量输入（选配） | 4 路或 6 路开关量输入，干接点方式 | |
开关量输出（选配） | 2 路或 4 路常开触点的继电器输出，继电器触点容量：AC220V/5A | |
工作环境 | -20℃～+60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | |
隔离耐压 | 电源/输入/输出之间耐压>2kV | |

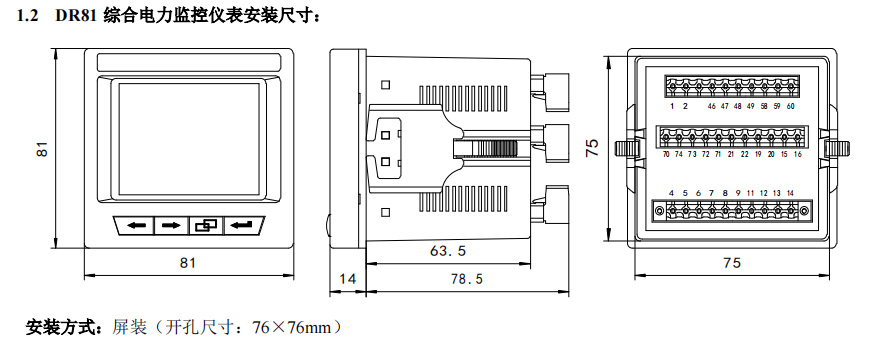

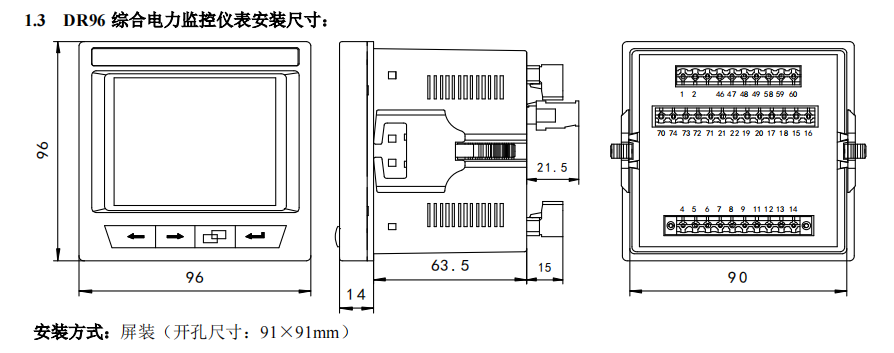

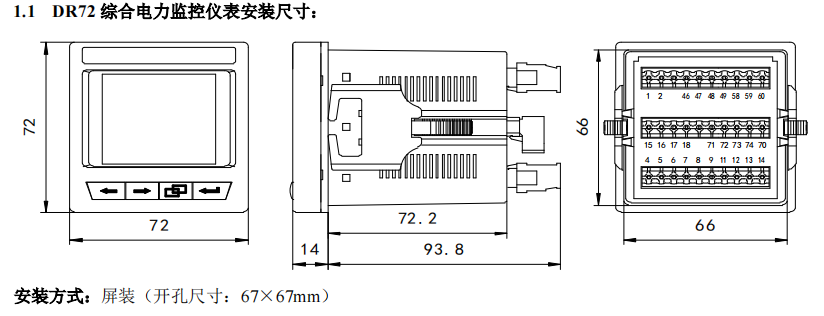

安装尺寸
安装方法：
1）．在固定的配电柜上，选择合适的地方开一个仪表安装孔；
2）．取出 DR 系列监控仪表，取下两侧安装固定卡；
3）．将仪表从正面插入配电柜的仪表安装孔中；
4）．两侧卡上安装固定卡。
辅助电源
DR 系列综合电力监控仪表具备通用的（AC/DC）电源输入接口，仪表极限的工作电源电压为 AC/DC：85～265V ，请保证所提供的电源适用于 DR 系列产品，以防止损坏产品。
说明：
1）．采用交流电源建议在火线一侧安装 1A 的保险丝。
2）．对于电力品质较差的地区中，建议在电源回路安装浪涌抑制器防止雷击，以及 快速脉冲群抑制器。
信号输入

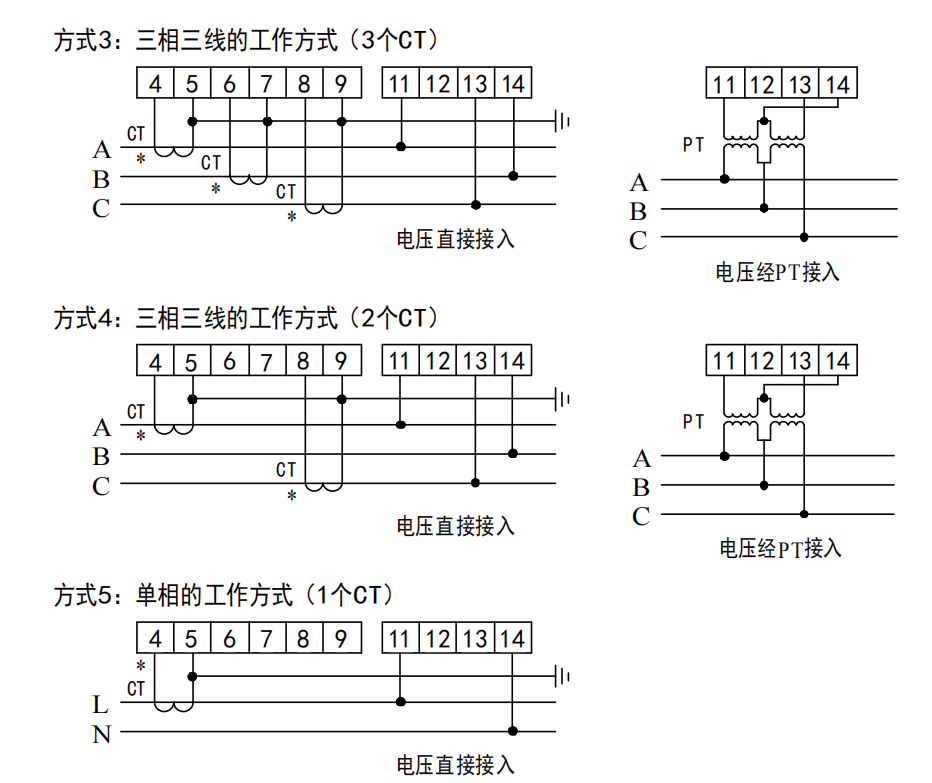

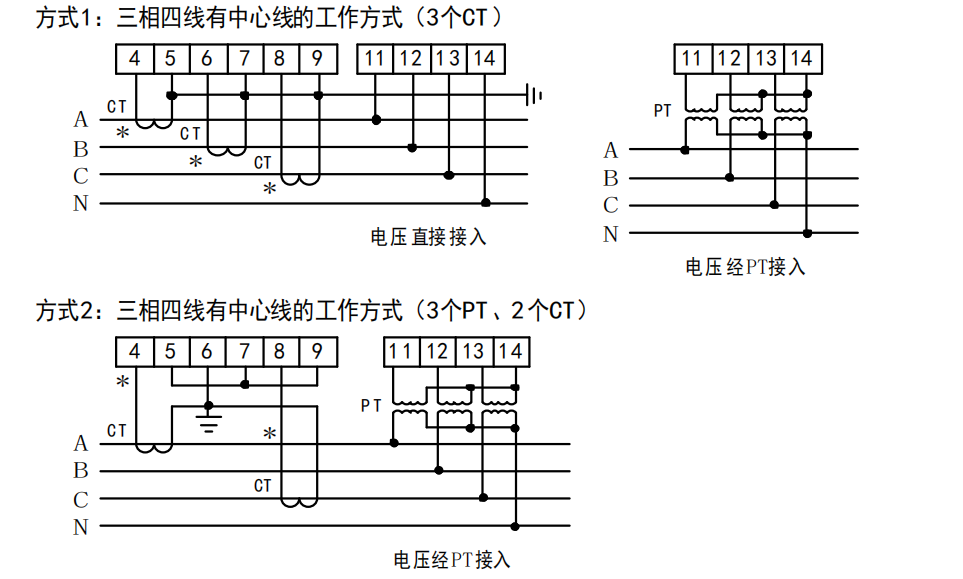

DR系列综合电力监控仪表采用了每个测量通道单独采集的计算方式，保证了使用时完全一致、 对称，其具有多种接线方式，适用于不同的负载形式。
注：“*”为各相电流进线端，具体接线方式请参照产品随机接线图。
