DR 系列可编程电力仪表，适用于中高压或低压电力电网、自动化控制系统中对电流、电压、功率、 频率、功率因数等常用电力参数的测量和显示，具有可编程设置 PT 或 CT 变比（通用性强）、多种屏装 尺寸供选择、测量精度高、稳定性好、抗振动、工作电源交直流通用（AC/DC85～265V）等优点，可直 接替代原有指针式仪表。产品符合 GB/T 22264.1-2022《安装式数字显示电测量仪表第 1 部分：定义和 通用要求》中相关要求。
DR 系列可编程电力仪表可选配以下功能模块：
1）可选配 1 路 RS485 通讯接口，支持 MODBUS-RTU 协议，具备“四遥”中遥测功能；
2）可选配 1 路 DC4～20mA 或 DC4～12～20mA（正反向）等类型模拟量变送输出功能（输出给 后台工控机监测）；
3）可选配 2～4 路开关量输入监测（遥信），可选配 2 路或 3 路继电器输出用作报警或遥控（三相 表可选 3 路继电器输出）。
*
产品名称 | 产品型号 | 输入信号 | ▢- 可选外形代号 | ||
96 | 81 | 72 | |||
电流表 （LED显示） | DR▢S-AI/* | 单相交流电流信号 | √ | √ | √ |
DR▢S-DI/* | 单相直流电流信号 | √ | √ | √ | |
DR▢S-AI3/* | 三相交流电流信号 | √ | √ | √ | |
电流表 （LCD显示） | DR▢Y-AI/* | 单相交流电流信号 | √ | √ | √ |
DR▢Y-DI/* | 单相直流电流信号 | √ | √ | √ | |
DR▢Y-AI3/* | 三相交流电流信号 | √ | √ | √ | |
电压表 （LED显示） | DR▢S-AV/* | 单相交流电压信号 | √ | √ | √ |
DR▢S-DV/* | 单相直流电压信号 | √ | √ | √ | |
DR▢S-AV3/* | 三相交流电压信号 | √ | √ | √ | |
电压表 （LCD显示） | DR▢Y-AV/* | 单相交流电压信号 | √ | √ | √ |
DR▢Y-DV/* | 单相直流电压信号 | √ | √ | √ | |
DR▢Y-AV3/* | 三相交流电压信号 | √ | √ | √ | |
有功功率表 | DR▢S-P/* | 三相电压电流信号 | √ | ||
无功功率表 | DR▢S-Q/* | 三相电压电流信号 | √ | ||
频率表 | DR▢S-F/* | 单相交流电压信号 | √ | ||
功率因数表 | DR▢S-H/* | 三相电压电流信号 | √ | ||

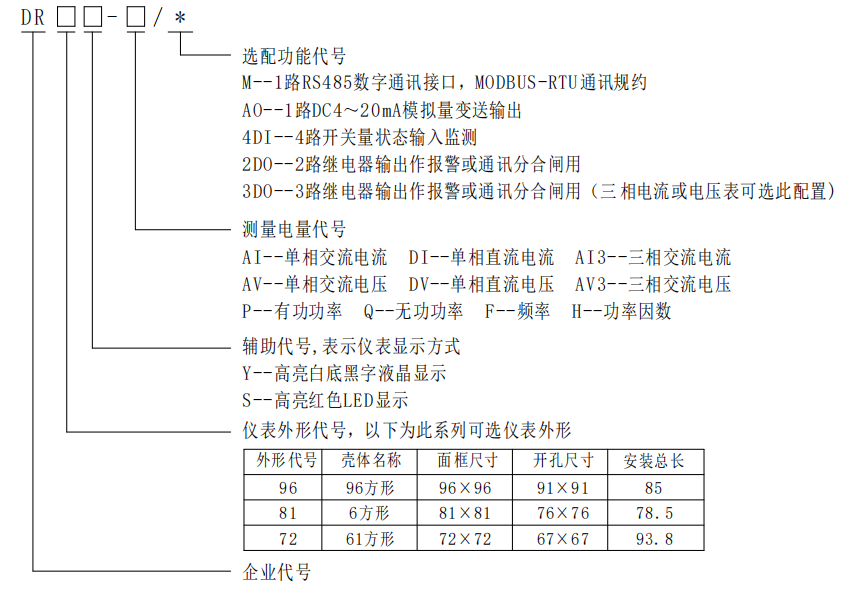

说明：1、产品型号中“*”为选配功能代号： M--1 路 RS485 数字通讯接口，MODBUS-RTU 通讯规约； AO--1 路 DC4～20mA 模拟量变送输出； 4DI--4 路开关量状态输入监测； 2DO--2 路继电器输出作报警或通讯分合闸用； 3DO--3 路继电器输出作报警或通讯分合闸用（三相电流或电压表可选此配置）； 2、“√”表示可选用的外形； 3、若需要超过 4 路开关量输入，则订货时需注明（周期需与我公司销售部确认）。 | |||||
技术参数 | 指标 | ||
电源 | 工作范围 | 常规版：AC、DC 85～265V；特殊版：DC48V±15%等订货时须特别提出 | |
功 耗 | <8VA | ||
输入 | 标称输入 | 电流 | AC1A、AC5A（经 CT 输入），DC4～20mA(采集变送/传感器信号)等 |
电压 | AC100V(经 PT 输入)、AC380V、AC480V、 DC0～75mV（经分流器输入）、DC0～10V(采集变送/传感器信号)等 | ||
过 量 程 | 持续：1.2 倍； 瞬时：电流 10 倍（5 秒），电压 2 倍（10 秒） | ||
频 率 | 50Hz 或 60Hz(出口项目需标明电网频率) | ||
数字通讯（选择配置） | 可选配一路 RS-485 接口，支持 MODBUS-RTU 规约； | ||
变送输出（选配） | 额定值（注） | DC4～20mA、DC4～12～20mA 等模拟量变送输出 | |
负载电阻 | RL< 510Ω | ||
开关量输入（选择配置） | 4路开关量输入（干接点方式），Ri<500Ω为接通；Ri>100kΩ为断开 | ||
开关量输出 （选择配置） | 报警输出（可设） | 开关量输出可设置为电量的高、低越限报警输出 | |
通讯分、合闸（可设） | 开关量输出可设置为 RS485 接口遥控分、合闸形式 | ||
输出路数及容量 | 2 路或 3 路继电器输出(三相表可选 3 路)；继电器触点容量：AC250V/5A | ||
精度等级 | 测量、变送输出常规为 0.5 级（0.2 级需定制） | ||
显 示 | 4 位半或 4 位红色 LED 显示或白底黑字高亮 LCD 显示 | ||
隔离耐压 | 电源/输入/输出之间耐压> 2kV | ||
绝缘电阻 | ≥100MΩ | ||
平均无故障工作时间 | ≥50000h | ||
工作环境条件 | -10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | ||
注：
1、输入与输出对应关系一般为输入信号标称值0～100%对应变送输出4～20mA，有特殊要求（如功率表、直流表需正、反向变送输出）需对应输出DC4～12～20mA时，务必特殊说明。
2、考虑到用户的接收设备有可能不监测20mA以上的信号，电压输入信号标称值0～120%对应变送输出4～20mA。
注：
1、输入与输出对应关系一般为输入信号标称值 0～100%对应变送输出 4～20mA，有特殊要求（如功 率表、直流表需正、反向变送输出）需对应输出 DC4～12～20mA 时，务必特殊说明。
2、考虑到用户的接收设备有可能不监测 20mA 以上的信号，电压输入信号标称值 0～120%对应变送 输出 4～20mA。
1.安装尺寸
| 外形代号 | 壳体名称 | 面框尺寸 | 屏装配合尺寸 | 开孔尺寸 | 接线端子有效间距 | 最小安装距离 | 安装总长 | |
| a | b | |||||||
| 96 | 96 方形 | 96×96 | 90×90 | 91×91 | 5.08 | 106 | 106 | 85 |
| 81 | 6 方形 | 81×81 | 75×75 | 76×76 | 5.08 | 91 | 91 | 78.5 |
| 72 | 61 方形 | 72×72 | 66×66 | 67×67 | 5.08 | 82 | 82 | 93.8 |
注： a --水平中心间距 b--垂直中心间距
2.安装方法
1）．在固定的配电柜上，选择合适的地方开一个仪表安装孔；
2）．取出仪表，取下两侧安装固定卡；
3）．将仪表从正面插入配电柜的仪表安装孔中；
4）．两侧卡上安装固定卡。

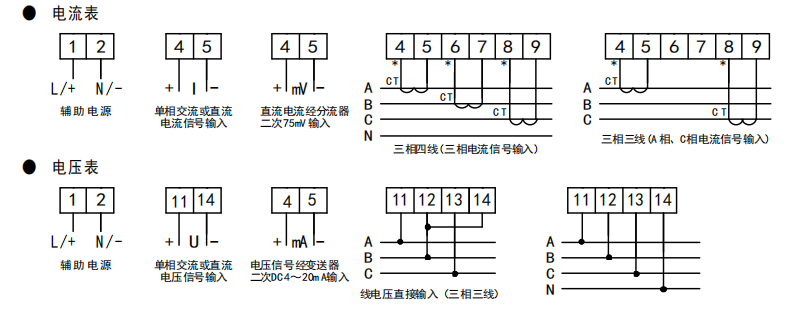

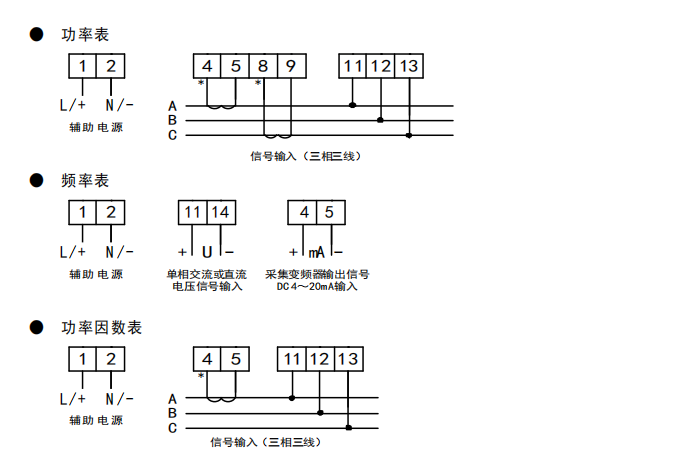

(1)辅助电源及信号输入
注 1：“*”为各相电流进线端，接 CT 二次的 S1 端，另一端接 S2 后再接地；
注 2：三相电压表三相三线接线可按图中所示，或 B 相线不接 12#端子直接接到 14#端子。

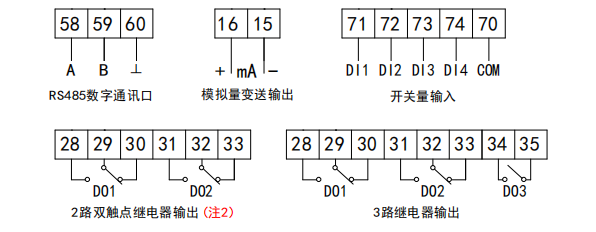

(2)选配功能
注 1：60#端子为通讯地（部分仪表无 60#端子），可接屏蔽线的屏蔽层或不接线，切不可接柜体地（否则 打耐压或雷击时易损坏仪表通讯口）；
注 2：双触点继电器输出形式中 29#、32#为公共端，其中 6 方形表和 61 方形表只有单触点继电器输出（没 有常闭触点）； 具体接线方式请参照产品随机接线图。
