REM系列导轨式安装电能表是我公司集多年的电能表设计应用经验，所推出的新一代微型化智能电能表。REM系列电 能表包括REM101(单相/2模数)、REM201(单相/4模数)和REM203(三相/7模数)三种规格。该系列电能表采用国际先进的芯片 及技术设计而成，具有脉冲输出功能，可用RS-485通讯接口与微机实现通讯，极大地方便了用电自动化管理。在保证质量 和稳定性的前提下，该系列电能表具有体积小巧、安装方便（采用DIN35mm导轨安装）等优点，并且具有极高的精度和良 好的抗电磁干扰性能， 完全符合部标DL/T614-2007和国标GB/T17215.301-2024中1级和2级电子式电能表的相关技术要求。
*
项目 | 指标 | ||
REM101 | REM201 | REM203 | |
精确度等级 | 电流、电压：0.5级，有功电能：0.5级 | ||
参比电压Un | 单相：AC 220V | 三相四线：AC220V×3 | |
电流规格 | 直接接入：10(60)A | 直接接入：10(40)A、20（80）A；经CT接入：1.5（6）A | |
参比频率 | 50Hz或60Hz（出口项目需标明电网频率） | ||
工作电压范围 | 正常工作电压：150V～265V | ||
功耗 | <5VA | ||
时钟准确度 | 误差≤0.5s/d | ||
电能脉冲输出 | 标配一路有功电能脉冲输出；无源输出，外接电源DC5～24V | ||
通讯 | 标配一路 RS485 接口，支持 MODBUS-RTU 协议、DL/T645-07 规约、DL/T645-97 规约（订货标明） | ||
工作环境 | -20～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | ||
安装方式 | 采用35mm标准导轨安装方式 | ||
外形尺寸 | 36×86×62mm | 76×89×76mm | 126×97×76mm |

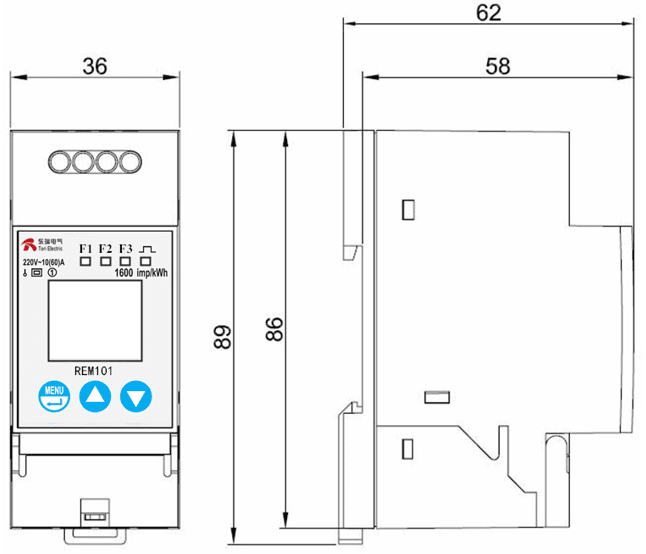

◆ REM101外形尺寸：

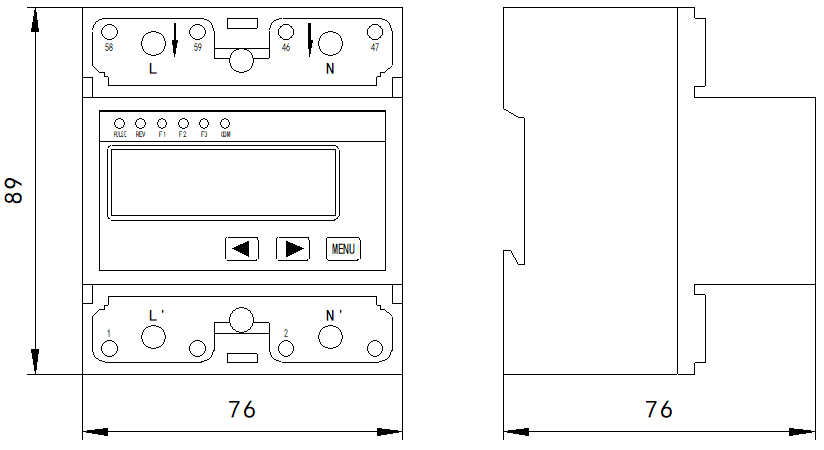

◆ REM201外形尺寸：

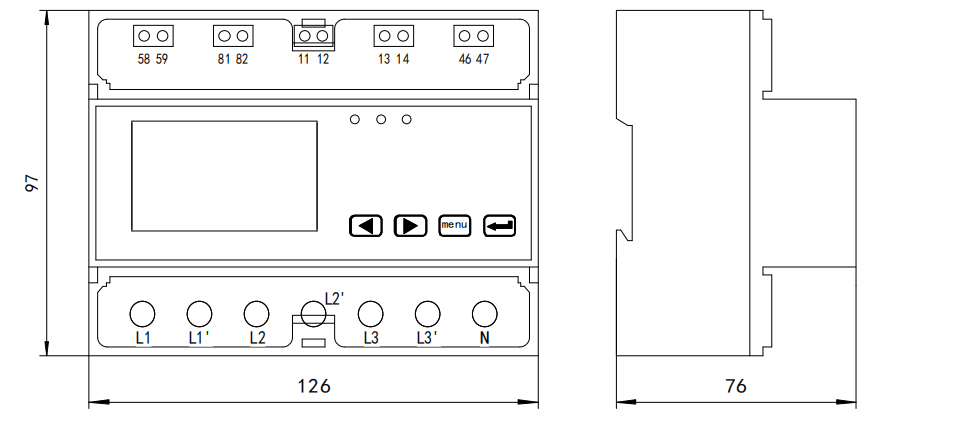

◆ REM203外形尺寸：
◆ 测量单相或三相电压、电流，计量正、反向有功电能，并具有功率方向自动识别和指示功能；
◆ 可选分时复费率电能计量功能，可设置尖、峰、平、谷4种费率（单相表为峰、平、谷3种费率），日时段可设8个时段；
◆ 带一路RS485通讯接口，MODBUS-RTU协议或DL/T645规约可选，带一路有功电能脉冲输出；
◆ 60A以下电流回路可直接接入，不需另配电流互感器；60A以上电流回路建议外配二次电流为5A的测量CT，二次线接入 （REM101不支持CT接入方式）；
◆ 电压信号供电，不需要辅助电源；
◆ 7位宽温型LCD显示（REM101显示位数为6位），数据轮显；
◆ 体积小巧，35mm标准导轨安装方式 。
REM系列导轨式安装电能表支持一次接入（直接接入）和二次接入（经电流互感器CT接入）两种接线方式。

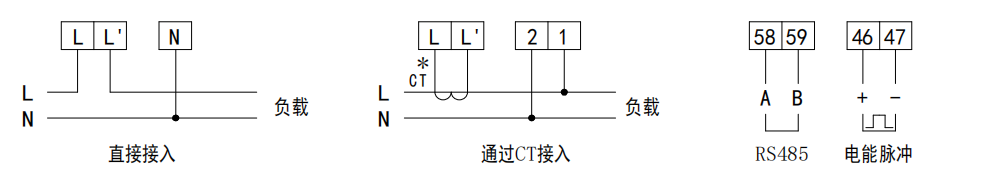

◆单相导轨式电能表（REM101、REM201，其中REM101不支持CT接入方式）接线方式：

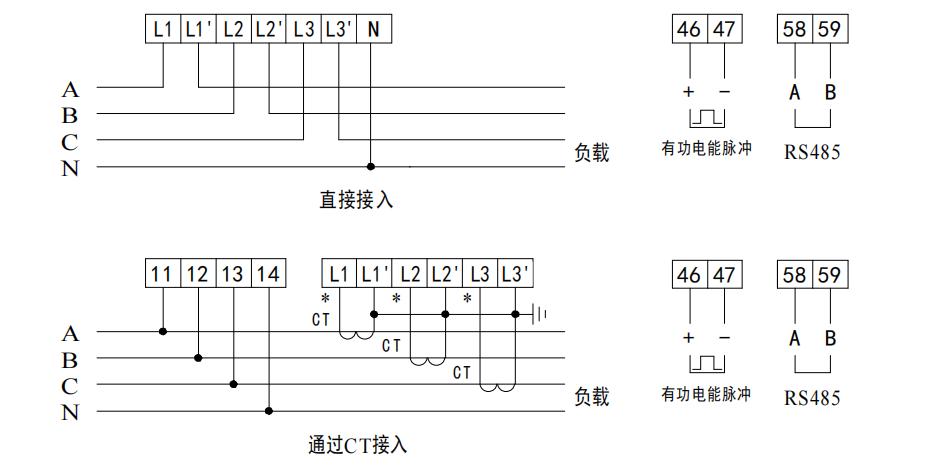

◆ 三相四线导轨式电能表（REM203）接线方式：
注：“*”为各相电流进线端，接CT二次的S1端，另一端可接地。

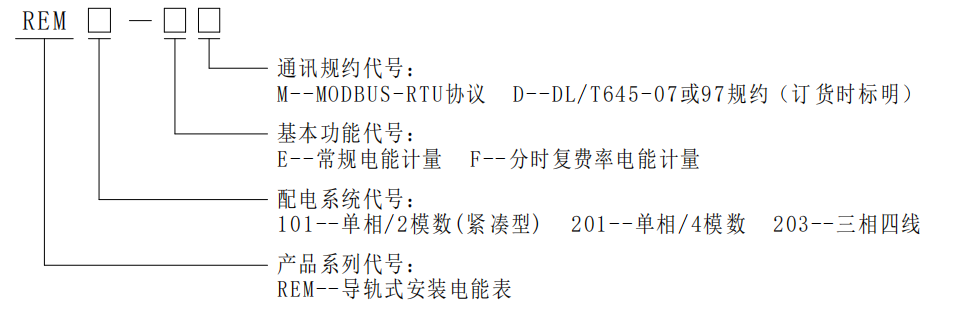

订货时，请详细写明所需产品的型号、电流规格、附加功能、订货数量等相关内容。
例1：
型 号：REM201-ED
参比电压：AC 220V
电流规格：10（80）A
测量参数：电流、电压、常规电能计量
输入方式：直接接入
数字通讯：RS485/DLT645-07
订货数量：10台
例2：
型 号：REM203-FM
参比电压：AC220V×3
电流规格：1.5（6）A
测量参数：电流、电压、分时复费率电能
输入方式：电流经 CT 接入
数字通讯：RS485/MODBUS-RTU
订货数量：5台
| 产品名称 | 电压/电流规格 | 推荐型号 | 外形尺寸 | 主要功能 |
| 单相电能表(2P) | 电压：单相AC220V 电流直接接入：10(60)A | REM101-EM | 36×86×62 | 测量单相电网全电量，有功电能(1.0级)、无功电能(2.0级) RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) |
| REM101-ED | ||||
| REM101-FM | 测量单相电网全电量，有功电能(1.0级)、无功电能(2.0级)、8时段3费率计量 RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) | |||
REM101-FD | ||||
| 单相电能表(4P) | 电压：单相AC220V 电流直接接入：10(80)A 电流经CT接入：1.5(6)A | REM201-EM | 76×89×76 | 测量单相电网全电量，有功电能(0.5S级)、无功电能(1.0级) RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) |
| REM201-ED | ||||
| REM201-FM | 测量单相电网全电量，有功电能(0.5S级)、无功电能(1.0级)、8时段4费率计量 RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) | |||
REM201-FD | ||||
| 三相电能表(7P) | 电压：3×AC220V 电流直接接入：10(80)A 电流经CT接入：1.5(6)A | REM203-EM | 126×97×76 | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级) RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) |
| REM203-ED | ||||
| REM203-FM | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级)、8时段4费率计量 RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) | |||
REM203-FD | ||||
| 三相多功能表(6P) | 电压：AC100V、380V 电流：AC1A、5A, 或经5A/2.5mA开口CT输入 | REM204-EM/ ▢DIO▢DO▢AO | 107×106.5×59 | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级),RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D);可选配2路开关量输入、2路继电器输出、1路4~20mA输出 |
REM204-ED/ ▢DIO▢DO▢AO | ||||
REM204-FM/ ▢DIO▢DO▢A | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级)、8时段4费率计量，RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D);可选配2路开关量输入、2路继电器输出、1路4~20mA输 | |||
REM204-FD/ ▢DIO▢DO▢AO |
