REM204系列导轨卡装三相多功能表是我公司集多年的电能表设计应用经验，推出的新一代微型 化智能电能表。REM204系列三相电能表分为基本电能表和分时复费率电能表两种，分时复费率电能 表可进行时钟、费率时段等设置。该系列电能表采用先进的芯片及技术设计而成，在保证质量和稳 定性的前提下，还具有体积小巧、安装方便（采用DIN35mm导轨安装）、功能齐全（具有DI、DO 功能模块可选）等优点，可通过RS-485通讯接口采用MODBUS-RTU规约（或DL/T645-07协议）与 监控系统进行通讯，实现遥测、遥信、遥控等功能，极大地方便了用电自动化管理，可广泛应用于 智能楼宇配电等分散型或密集型配电安装的电力管理与监控。该系列电能表具有极高的精度和良好 的抗电磁干扰性能， 产品符合GB22264.1-2008《安装式数字显示电测量仪表第1部分：定义与通用 要求》和GB/T17215.321-2008《交流电测量设备 特殊要求 第21部分:静止式有功电能表(1级和2级)》 中的相关标准要求。
*

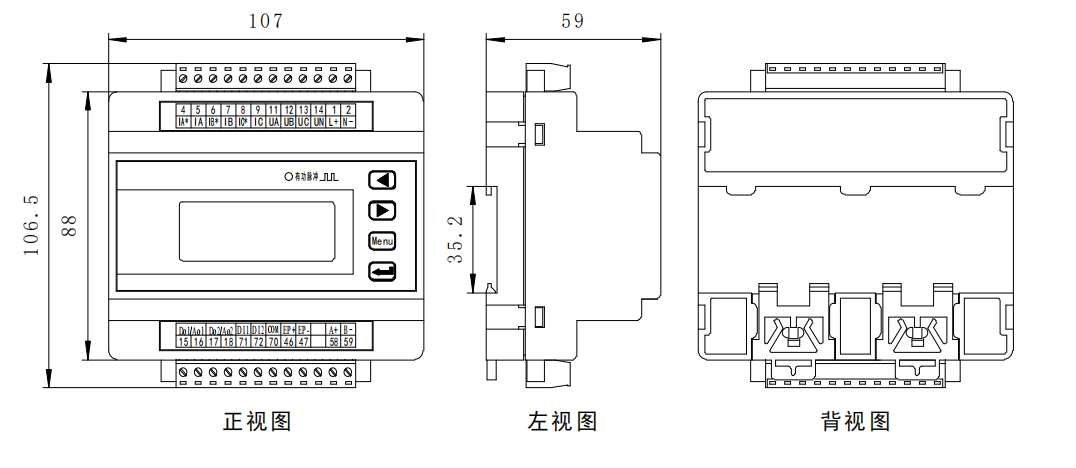

外形尺寸图

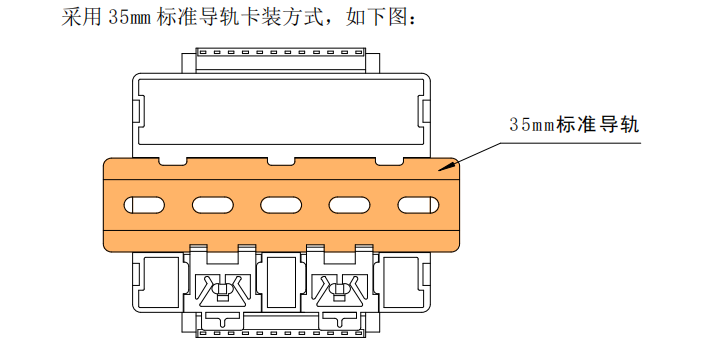

安装方式
◆ 测量并可按键切换显示三相电压、电流等常用电力参数，计量正、反向有功电能，并具有功率方 向自动识别和指示功能；以上电力参数显示值都为一次侧实际值；
◆ 可选分时复费率电能计量功能，可通过按键或上位机设置尖、峰、平、谷4种费率，日时段可设8 个时段（需标明）；
◆ 带一路RS485通讯接口，默认MODBUS-RTU协议，可选DL/T645-97规约、DL/T645-07规约；
◆ 电流回路外配二次电流为5A或1A的测量CT，二次线接入，5A或1A输入规格可二次设置更改；
◆ 低压系统的电压信号可直接接入，中高压系统电压信号必须经过PT接入；
◆ 可选配2路开关量输入监测，2路继电器作越限报警输出或遥控分合闸（或2路DC4~20mA变送输出）；
◆ 辅助电源：AC/DC85~265V，交直流通用、较宽电压范围，方便设计应用；
◆ 9位半宽温型LCD直接显示实际用电量（电能最大累计显示值1999999999kWh），其它电量数据 可通过仪表“→”键循环翻看（“←”键可切换显示同类电量值，比如UA界面按“←”键可切换出 Ub、UC显示值界面）；
◆ 体积小巧，35mm标准导轨安装方式。

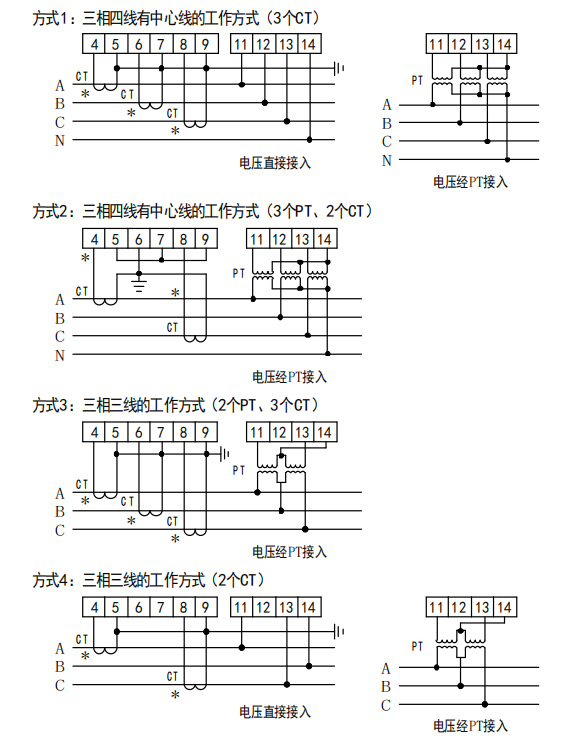

接线示意图
电流、电压信号输入
注：“*”为电流进线端,接CT的S1端，另一端可接地，具体接线方式请参照产品随机接线图。
| 技术参数 | 指标 | |
| 精度等级 | 常规：U、I、F 为 0.2 级，P、Q、COSΦ、有功/无功电能为 0.5S 级； | |
| 显示方式 | LCD 多屏按键切换显示（可设置为循环显示） | |
| 电源 | 工作范围 | AC/DC 85V～265V |
| 功耗 | ≤5VA | |
| 输入测量 | 网络 | 三相三线、三相四线 |
| 额定值 | 电压：AC100V、380V； 电流：AC1A、5A，或经 5A/2.5mA 开口 CT 输入 | |
| 过负荷 | 持续：1.2 倍；瞬时：电压 2 倍（10 秒），电流 10 倍（5 秒） | |
| 功耗 | 电压回路功耗< 0.1VA（每相）；电流回路功耗< 0.5VA（每相） | |
| 阻抗 | 电压回路阻抗> 500kΩ；电流回路阻抗< 20mΩ | |
| 频率 | 50Hz、60Hz(自适应) | |
| 电能计量 | 正负有功、无功电能计量，复费率表可编程设置 8 个时段 4 种费率 | |
| 分时计量时钟准确度 | 误差≤0.5s/d | |
| 扩展功能 | 数字通讯接口 | 标配一路 RS485 接口，支持 MODBUS-RTU 协议、DLT645-07 或 97 规约 （订货时标注，默认支持 MODBUS-RTU 协议）； |
| 开关量输入（选配） | 2 路开关量输入，干接点方式 | |
| 开关量输出（选配） | 2 路常开触点的继电器输出，继电器触点容量：AC250V/3A | |
| 模拟量输出（选配） | 1 路或 2 路 DC 4～20mA 的模拟量变送输出(与 DO 不能同时选配) | |
| 脉冲输出（选配） | 可选配一路有功电能脉冲输出，脉冲常数：1600imp/kWh | |
| 工作环境 | -20℃～+60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | |
| 隔离耐压 | 电源/输入/输出之间耐压>2kV | |
| 产品名称 | 电压/电流规格 | 推荐型号 | 外形尺寸 | 主要功能 |
| 单相电能表(2P) | 电压：单相AC220V 电流直接接入：10(60)A | REM101-EM | 36×86×62 | 测量单相电网全电量，有功电能(1.0级)、无功电能(2.0级) RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) |
| REM101-ED | ||||
| REM101-FM | 测量单相电网全电量，有功电能(1.0级)、无功电能(2.0级)、8时段3费率计量 RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) | |||
REM101-FD | ||||
| 单相电能表(4P) | 电压：单相AC220V 电流直接接入：10(80)A 电流经CT接入：1.5(6)A | REM201-EM | 76×89×76 | 测量单相电网全电量，有功电能(0.5S级)、无功电能(1.0级) RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) |
| REM201-ED | ||||
| REM201-FM | 测量单相电网全电量，有功电能(0.5S级)、无功电能(1.0级)、8时段4费率计量 RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) | |||
REM201-FD | ||||
| 三相电能表(7P) | 电压：3×AC220V 电流直接接入：10(80)A 电流经CT接入：1.5(6)A | REM203-EM | 126×97×76 | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级) RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) |
| REM203-ED | ||||
| REM203-FM | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级)、8时段4费率计量 RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D) | |||
REM203-FD | ||||
| 三相多功能表(6P) | 电压：AC100V、380V 电流：AC1A、5A, 或经5A/2.5mA开口CT输入 | REM204-EM/ ▢DIO▢DO▢AO | 107×106.5×59 | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级),RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D);可选配2路开关量输入、2路继电器输出、1路4~20mA输出 |
REM204-ED/ ▢DIO▢DO▢AO | ||||
REM204-FM/ ▢DIO▢DO▢A | 测量三相电网全电量，有功电能(0.5S级)、无功电能(1.0级)、8时段4费率计量，RS485接口/MODBUS-RTU协议(型号尾缀M),或DL/T645规约(型号尾缀D);可选配2路开关量输入、2路继电器输出、1路4~20mA输 | |||
REM204-FD/ ▢DIO▢DO▢AO |
