开关柜局放在线监测包含开关柜局放传感器、开关柜局放集中采集器、开关柜局放集中显示装置(可选配)或局放在线监测系统组成。该产品利用特高频、地电波、超声波局放传感器监测电气设备运行时的局部放电信号，从而判断高压电气设备内部是否存在绝缘安全隐患，并能提前预警。

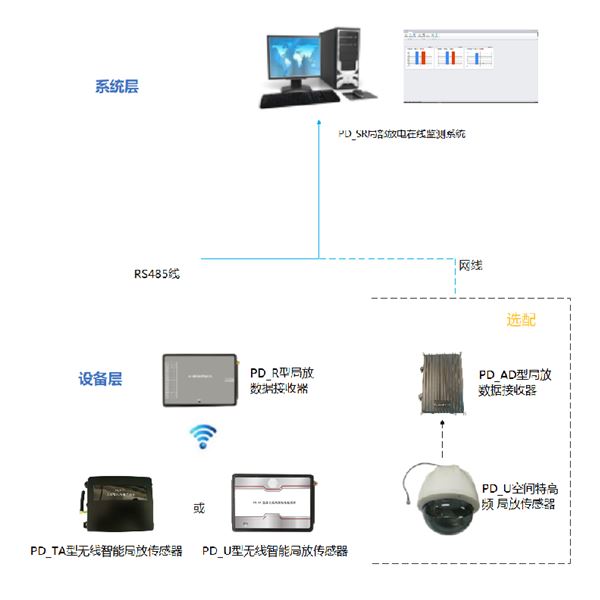

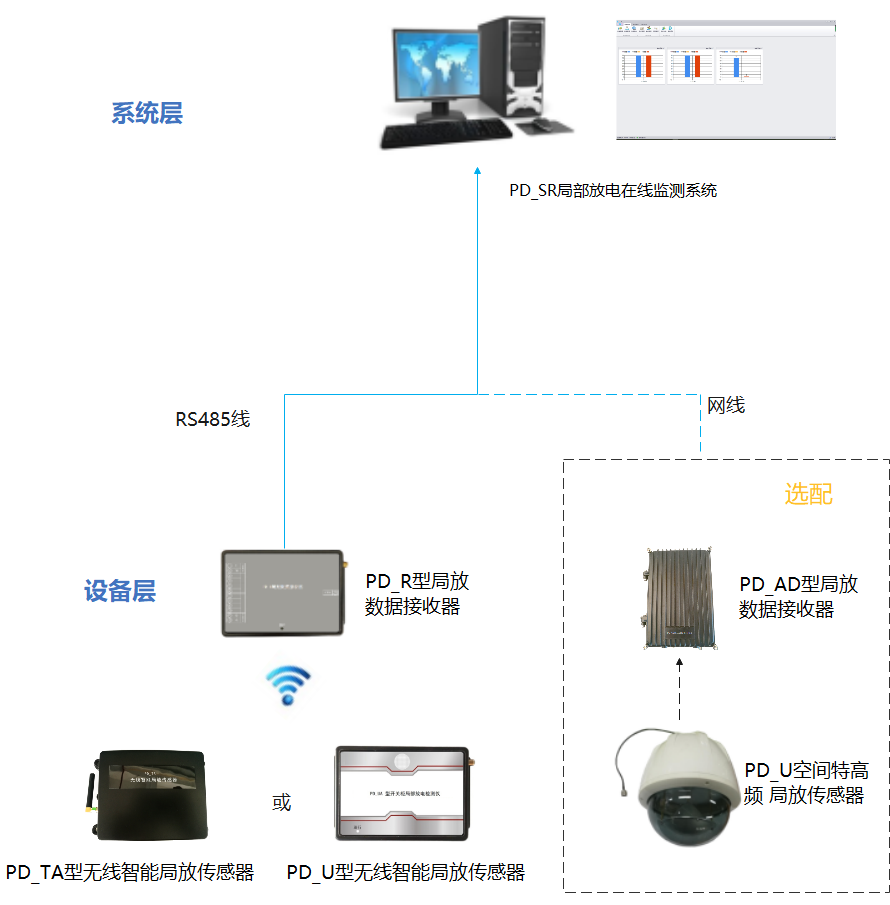

产品应用系统结构：
局部放电是一种脉冲放电，它会在电力设备内部和周围空间产生一系列的光、声、电气和机械的振动等物理现象和化学变化，这些伴随局部放电而产生的各种物理和化学变化可以为监测电力设备内部绝缘状态提供检测信号。当高压电气设备内部出现绝缘缺陷时，会伴随有局部放电信号的产生。通过对局放信号的检测和分析，能判断高压电气设备内部是否存在绝缘隐患，防止潜在事故的进一步扩大。

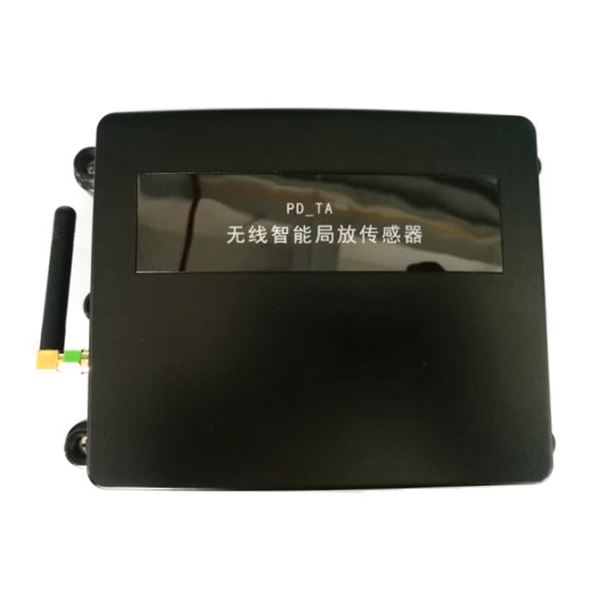

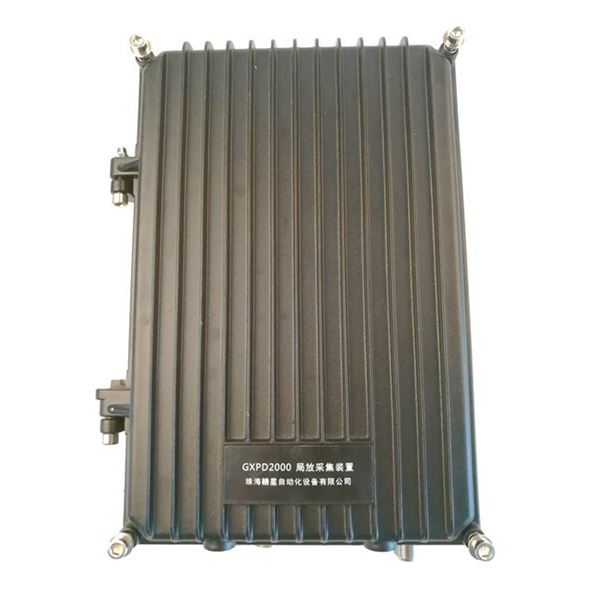

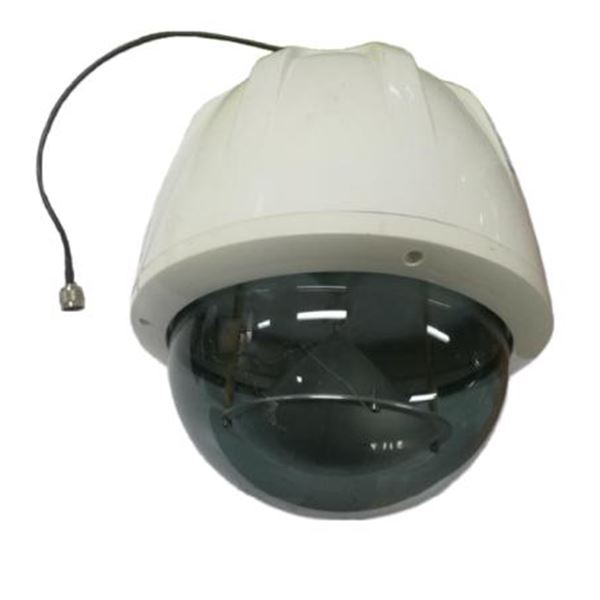

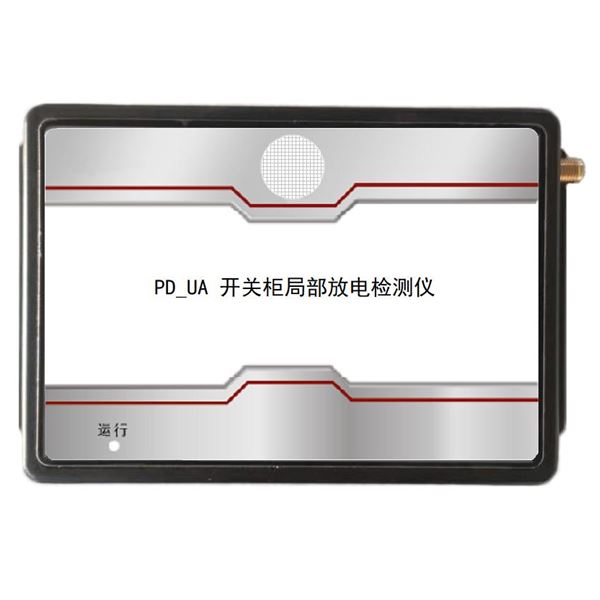

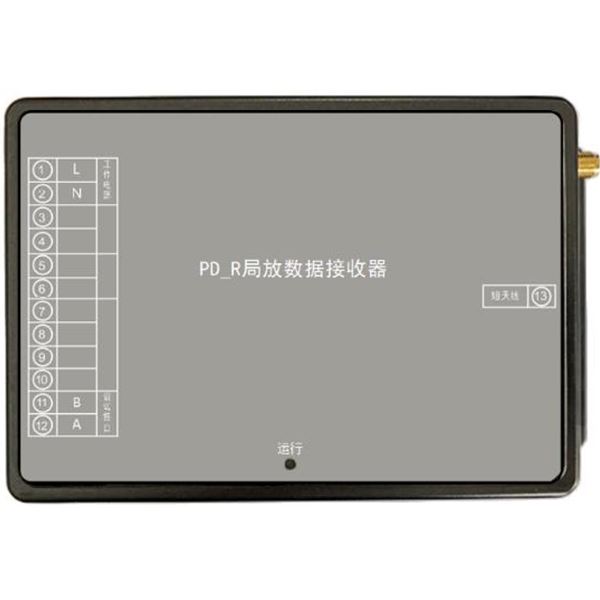

局放在线监测选型方案包含PD_UA型开关柜局部放电检测仪、PD_TA型无线智能局放传感器、PD_U空间特高频局放传感器（选配）、PD_R型局放数据接收器、PD_AD空间特高频局放采集装置（选配），PD_SR型局部放电在线监测系统，该方案的三种产品可以实现对开关柜放电监测、数据采集、数据分析。PD_TA型无线智能局放传感器，利用地电波、超声波局放传感器检测电气设备运行时的局部放电信号，从而判断高压电气设备内部是否存在绝缘隐患，提前预警。
1.系统功能
该系统安装在主控室的后台电脑里，可以监测到关联设备在运行状态下的的局部放电情况，系统软件功能设计布局合理，容易操作，用表格图形分析呈现，数据更直观。
| 实时监测 | 可监控、存储和关联设备运行状态局部放电超声波和地电波局放数据。 |
| 查询功能 | 可查询历史数据曲线，具有统计分析、趋势分析功能。 |
| 参数设置 | 具有设备参数配置功能，可进行主要参数编程设置。 |
| 监测类型 | 监测的数据包括幅值的均值、峰值、报警等级、图谱等数据。 |

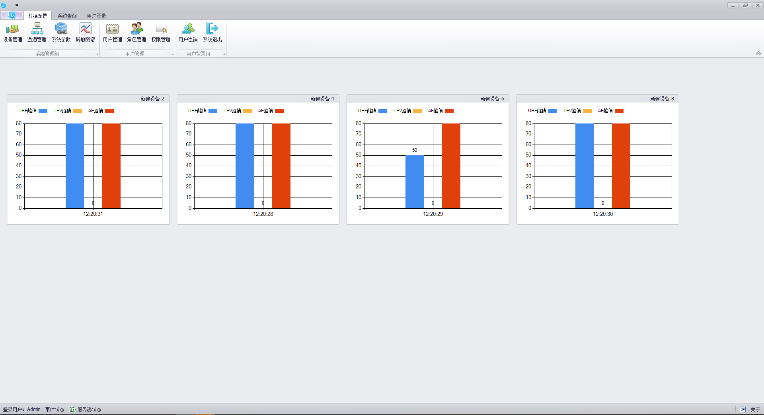

2.PD_SR型局部放电在线监测系统页面
| 产品型号及名称 | 外形及安装 | 主要功能 |
| JF-TA开关柜局放传感器(柜面磁吸式) | 尺寸：L120mm×W120mm×H55mm柜面安装，采用强磁吸附安装方式，底部带防滑棉，不易滑动，现场条件允许下推荐安装在开关柜前中位置，安装时开关柜不需要停电； | 监测柜内地电波+超声波二合一放电信号，通过无线LORA定时发送至局放集中采集器；使用锂电池供电，具有电源开关，默认半小时上传一次局放峰值数据，电池正常工作可3~5年：更适用于不能停电工况下的改造项目； |
| JF-UA二合一开关柜局放传感器(柜内安装) | 尺寸：L156mm×W89mm×H42mm柜内安装，配套12V电源适配器供电，通常安装于开关柜小车室或电缆室中，采用螺丝或标准35mm导轨安装，避免碰触和接近强电线路；12V电源适配器可采用螺丝或标准35mm导轨安装，或扎带固定安装在二次仪表室； | 监测柜内特高频+超声波二合一放电信号，通过无线LORA定时发送至局放集中采集器(根据现场情况，数据传输可采用长天线放置柜顶); |
| JF-UTA三合一开关柜局放传感器(柜内安装) | 监测柜内特高频+地电波+超声波三合一放电信号，通过无线LORA定时发送至局放集中采集器(根据现场情况，数据传输可采用长天线放置柜顶): | |
| JF-CJQG开关柜局放集中采集器 | 尺寸：L156mm×W89mm×H42mm壁挂式安装，在配电室合适位置，外部AC220V电源供电；(若选配开关柜局放集中显示装置JF-CRN,则该集中采集器已内置，不用另行配置) | 下行通过无线LORA接收局放传感器的信号，最大支持接收48台局放传感器(实际接收数量可设),空旷环境下通讯距离可达200米；上行通过有线RS485将数据上传至本地局放集中显示装置(选配)或上一级系统后台： |
| JF-CRN开关柜局放集中显示装置(选配) | 尺寸：L300mm×W400mm×H150mm壁挂式安装，外部AC220V电源供电； | 内置开关柜局放集中采集器JF-CJQG,通过无线LORA接收局放传感器上传的信号，集中显示开关柜局部放电信号数据，具有两路继电器输出； |
| JF-SYS局放在线监测系统 | 监测系统软件，安装于监控室后台电脑中； | 监测局放信号幅值的均值、峰值、报警等级等数据，具有设备参数配置、查询历史数据曲线、统计趋势分析等功能； |
