REM301系列，导轨卡装
功能特点
产品符合GB/T17215、GB/T17883相关标准；
适用于电网频率在45~65Hz范围内的单相网络的电能管理领域；
可实时测量单相U、I、P、Q、S、PF、F等电网参数；
单相有功电能计量，可选分时复费率计量方式（8时段4费率）；
可选本地IC卡预付费方式，或远程费控售电方式；
仪表内置大功率继电器（100A），可实现费控分闸、合闸操作；
直接输入型电能表，最大输入电流60A；
采用8位段码LCD分页轮显方式；
具有恶性负载控制、超载控制功能（可关闭）；
采用现场总线通讯技术（RS485接口/MODBUS协议），与费控系统进行远程通讯；
采用35mm标准导轨卡装方式安装，使用方便、操作简单、使用场合广泛；
技术参数 | 性能指标 |
电能精度等级 | 1.0级 |
电能计量范围 | 0~99999999KWh |
额定电压 | AC 220V |
电流规格 | 直接接入型：10(60)A |
工作电压 | 正常：0.9~1.1Un 极限：0.7~1.2Un |
参比频率 | 45~65Hz |
启动电流 | 0.004Ib |
功耗 | ≤5VA |
电能脉冲输出 | 脉冲宽度：80±20ms 光耦隔离输出 |
数字通讯 | 标配1路RS485接口，支持Modbus-RTU协议，波特率9600bps，无校验 |
工作环境 | 温度：-20℃~+55℃；相对湿度：≤95% 无凝露；海拔：≤2500m |
外形尺寸 | 长×宽×高：76×89×76mm |
功能 型号 | REM301-C | REM301-CF | |
在线 测量 | U、I | √ | √ |
P、Q、S | √ | √ | |
PF、F | √ | √ | |
有功电能计量 | √ | √ | |
分时复费率 | - | √ | |
预付费方式 | 远程售电 | 远程售电 | |
数字通讯（RS485） | 1路 | 1路 | |
注1：表格中打“√”表示具备此项功能，“-” 表示不具备此项功能。

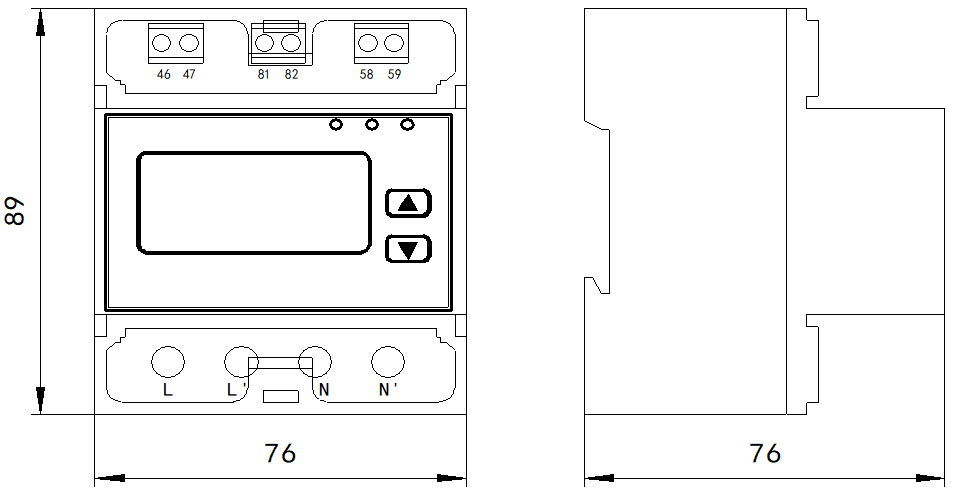

外形尺寸图（单位：mm）

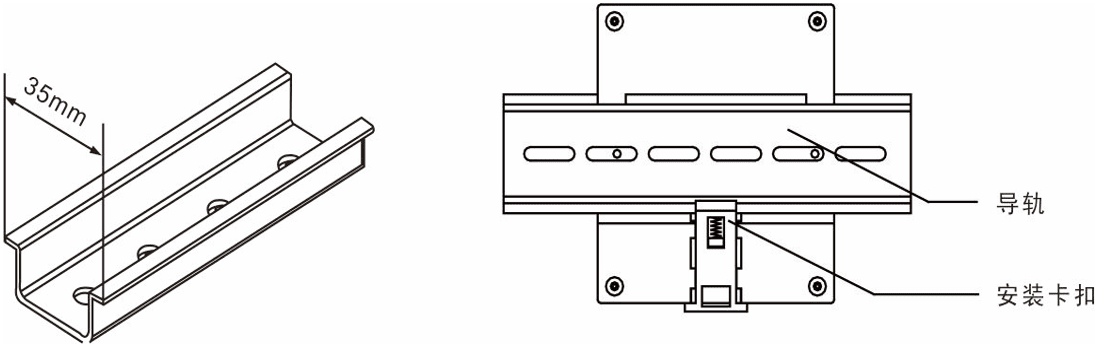

安装方式
采用35mm标准导轨卡装方式，如下图：

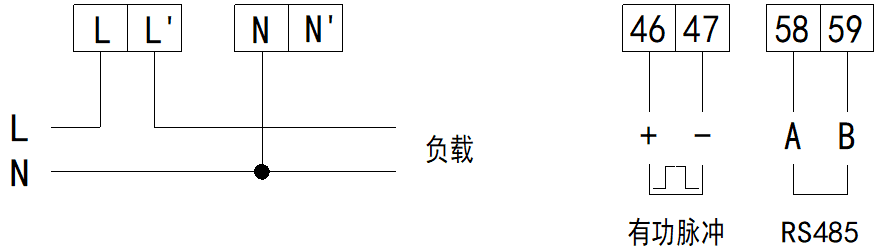

接线示意图
注意：
费控表的工作电源取自电压信号（不需要接入辅助电源）；
接线时务必拧紧螺栓，避免因接触不良导致仪表不正常工作。建议用户现场投用三个月后，费控表的 L、L’螺栓，在主回路可断电的情况下再紧固一次。
