功能特点
支持多达400个信号传感器接入，满足各类系统的需求；
主、备电源自动切换，确保系统稳定运行；
为信号传感器提供DC24V安全电压供电，有效保障系统稳定性、安全性；
实时接收系统信号传感器中电压、电流值等监控报警信号，并发出声光报警、图文指示状态；
完整记录并保存报警时间、报警位置、报警值等信息；
内置中文微型热敏打印机，可打印带时标的监控报警事件、故障报警事件；
大屏幕可触控液晶显示，人机界面友好；
支持远程在线设定和修改信号传感器参数；
具有两级操作权限管理功能；
上行通讯支持1路RS485接口和1路以太网接口，下行通讯支持1~4路消防二总线接口。
技术参数 | 技术指标 | ||
通讯总线 | 下行通讯支持1~4路消防二总线(无极性，DC24V安全供电)； 上行通讯支持1路RS485接口和1路以太网接口 | ||
监控容量 | 连接1~4×100个监控终端(可通过CAN总线接口连接区域分机扩展) | ||
通讯距离 | 采用截面积≥2.5mm²的铜质导线时，通讯距离可达1200m， 可通过区域分机延长通讯传输距离 | ||
工作电源 | 主电源 | AC 220V±20%，频率50Hz | |
备用电池 | 2节24V/7.5AH电池串联（维持监控主机供电不小于8小时） | ||
功耗 | <200W | ||
显示屏 | 10.2英寸触摸LCD | ||
继电器输出 | 1路常开输出；容量：AC250V/5A 或 DC30V/5A | ||
软件环境 | Linux | ||
软件操作分级 | 一般用户、管理用户级别 | ||
打印功能 | 内置中文微型热敏打印机 | ||
事件记录 | 10000条 | ||
安装方式 | 壁挂式安装（使用膨胀螺丝） | ||
绝缘能力 | 电源端子对机壳电阻>50MΩ，输出端子对机壳电阻>20MΩ， 电源与机壳之间耐压>AC1500V，输出端子与机壳之间耐压>AC500V | ||
环境 条件 | 运行温度 | -10℃～55℃ | |
存储温度 | -25℃～70℃ | ||
相对湿度 | ≤93%，无凝露、无腐蚀性气体场所 | ||
海拔高度 | ≤2500m | ||
注：若需要监控容量>400点，可选择通过CAN总线接口连接区域分机扩展，具体要求可与我公司工程技术部（0510-86250305）沟通。
型号 功能 | TRFP-B100 | TRFP-B200 | TRFP-B300 | TRFP-B400 |
通讯总线（消防二总线） | 1路 | 2路 | 3路 | 4路 |
监控信号传感器容量 | 100个 | 200个 | 300个 | 400个 |
TRFP-B消防设备电源状态监控器的箱体外形尺寸为：500(L)×600(H)×180(W)mm

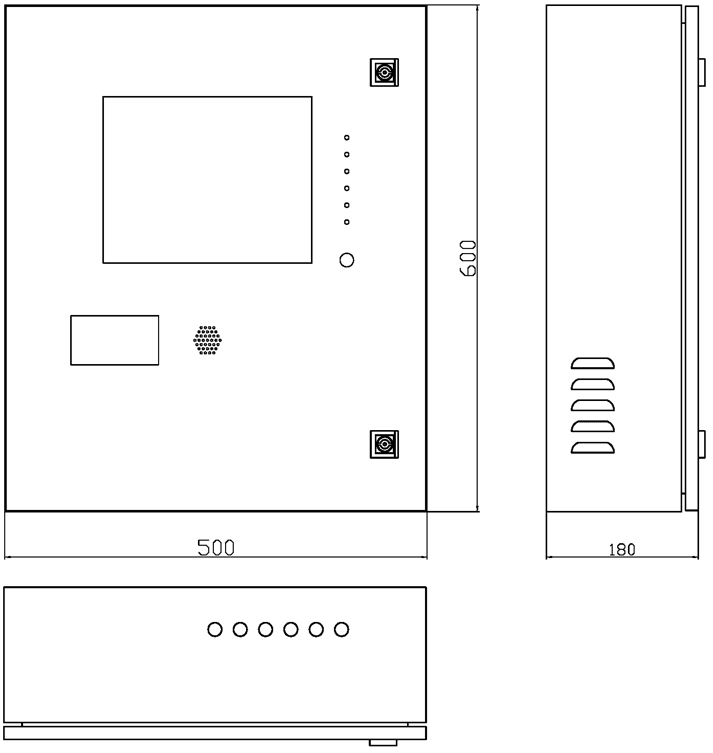

图1.1 尺寸示意图

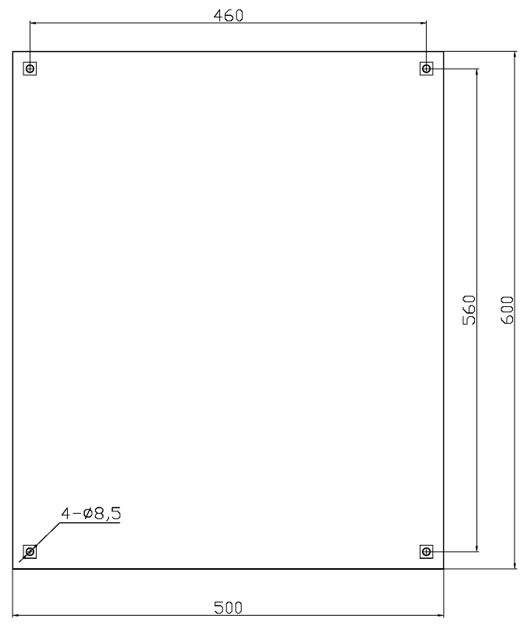

图1.2 安装示意图
安装环境
设备应安装在干燥、清洁、远离热源和强电磁场的地方。
安装位置
消防设备电源状态监控器优先安装在消防控制室内；若没有消防控制室，也可安装在有值班人员的变配电所（或配电室）墙壁上。
安装方式
TRFP-B系列消防设备电源状态监控器采用壁挂安装的方式。确定好设备安装位置后，上端距地约1.5m处，用直径为12mm的冲击钻钻头在墙体上钻4个间距为460mm（横向）×560mm（纵向）的膨胀螺栓安装孔，然后用4个M8膨胀螺栓，把设备可靠地固定在墙壁上。
