功能特点
监测消防设备主电源、备用电源的工作状态；
监测消防设备主电源、备用电源，过压、欠压、缺相、过流等故障；
采用LCD实时显示监控回路的电压、电流值；
LED指示灯显示监控回路的工作状态；
具有开机自检、手动自检功能，用以检查声光报警的电气完好性；
可以灵活设定超标电压值、电流值；
监控器可以远程设置信号传感器上参数；
采用DC24V工作电压，确保系统及人身安全。
工作电源电压：二总线24VDC（工作范围15~30VDC)
功耗：<0.5W
输入额定电压：相电压AC220V（单相或三相四线制），线电压AC380V（三相三线制）
输入额定电流：AC5A或AC1A
测量精度：1%
开关量输入：1路（湿接点接入，适用外部电源AC220V）
通讯：二总线无极性信号
最大通讯距离：≤1200m
安装方式：35mm导轨式安装
工作温度范围：-20℃~55℃
储存温度范围：-45℃~85℃
防护等级：IP30
产品符合：GB28184-2011
信号传感器类型 | 型号 | 功能 |
电压信号传感器 | TRF611V | 监测单路单相交流电压 |
TRF612V | 监测双路单相交流电压 | |
TRF616V | 监测六路单相交流电压 | |
TRF631V | 监测单路三相交流电压，三相四线制或三相三线制 | |
TRF632V | 监测双路三相交流电压，三相四线制或三相三线制 | |
电压/电流 信号传感器 | TRF611VA | 监测单路单相交流电压及电流 |
TRF631VA | 监测单路三相交流电压及电流，三相四线制或三相三线制 | |
TRF632VA | 监测双路三相交流电压+单路三相交流电流，三相四线制或三相三线制 |

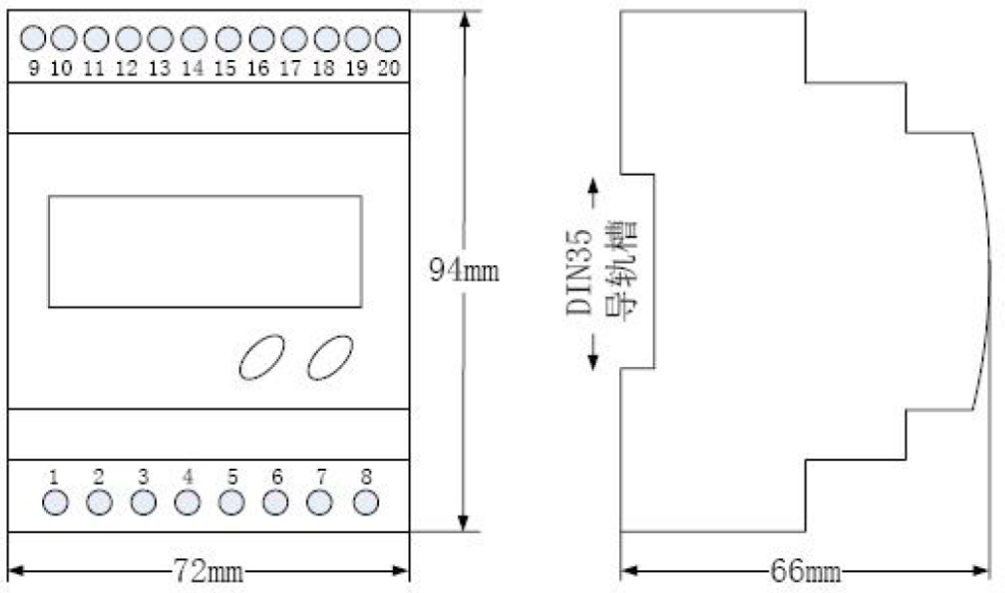

（单位：mm）
TRF600系列电压电流信号传感器，采用35mm标准导轨卡装方式，在配电柜或配电箱内的合适位置先固定卡装信号传感器的35mm标准导轨，信号传感器背面的固定用滑块拉出至外侧，再把信号传感器钩挂在导轨上，最后向内侧推动探测器上的滑块，把信号传感器卡牢在导轨上即可。
● 电压电流信号传感器1~8号端子定义（不含TRF632VA）
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
LA | LB- | — | — | — | — | COM | DI |
二总线(DC24V) | 保留 | 开关量输入（AC220V） | |||||
● 电压电流传感器9~20号端子定义（不含TRF632VA）
规格/型号 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | |
单路单相交流电压 TRF611V | VN | VL | — | — | — | — | — | — | — | — | — | — | |
电压输入 | 保留 | ||||||||||||
双路单相交流电压 TRF612V | VN1 | VL1 | — | — | — | — | — | — | — | — | VL2 | VN2 | |
电压输入一 | 保留 | 电压输入二 | |||||||||||
六路单相交流电压 TRF616V | VN1 | VL1 | VL2 | VL3 | — | — | — | — | VL6 | VL5 | VL4 | VN2 | |
三路单相电压输入 | 保留 | 三路单相电压输入 | |||||||||||
单路三相四线交流电压TRF631V | VN1 | VA1 | VB1 | VC1 | — | — | — | — | — | — | — | — | |
三路四线电压输入 | 保留 | ||||||||||||
双路三相四线交流电压TRF632V | VN1 | VA1 | VB1 | VC1 | — | — | — | — | VC2 | VB2 | VA2 | VN2 | |
三路四线电压输入一 | 保留 | 三路四线电压输入二 | |||||||||||
单路三相三线交流电压TRF631V | — | VA | VB | VC | — | — | — | — | — | — | — | — | |
三相三线电压输入 | 保留 | ||||||||||||
双路三相三线交流电压TRF632V | — | VA1 | VB1 | VC1 | — | — | — | — | VC2 | VB2 | VA2 | — | |
三相三线电压输入一 | 保留 | 三相三线电压输入二 | |||||||||||
单路单相交流电压及电流TRF611VA | VN1 | VL1 | — | — | — | — | — | — | I* | I | — | — | |
电压输入 | 保留 | 电流输入 | 保留 | ||||||||||
单路三相四线交流电压及电流TRF631VA | VN1 | VA1 | VB1 | VC1 | IC* | IC | IB* | IB | IA* | IA | — | — | |
三相四线电压输入 | 三相电流输入 | 保留 | |||||||||||
单路三相三线交流电压及电流TRF631VA | — | VA1 | VB1 | VC1 | IC* | IC | IB* | IB | IA* | IA | — | — | |
三相三线电压输入 | 三相电流输入 | 保留 | |||||||||||
●TRF632VA电压电流信号传感器端子定义
双路三相交流电压+ 单路三相交流电流 TRF632VA | 上排 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | ||||
LA | LB | NC | NC | IC* | IC | IB* | IB | IA* | IA | DI | COM | ||||||
二总线 | 保留 | 电流输入 | 开关量输入 | ||||||||||||||
下排 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||||||||
VN1 | VA1 | VB1 | VC1 | VC2 | VB2 | VA2 | VN2 | ||||||||||
三相四线电压输入一 | 三相四线电压输入二 | ||||||||||||||||
● TRF632V电压传感器典型接线示意图

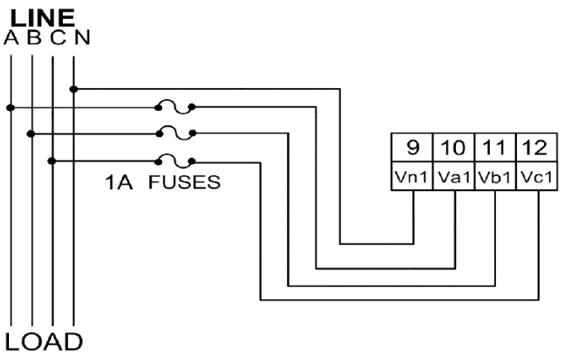

第一路三相电压接线

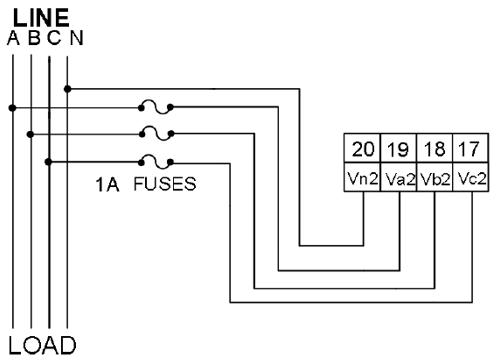

第二路三相电压接线
● TRF631VA电压电流传感器典型接线示意图

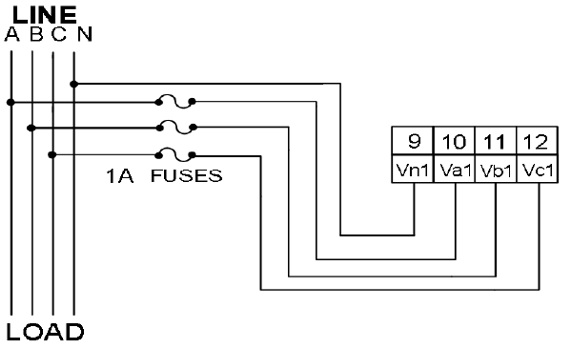

三相电压接线

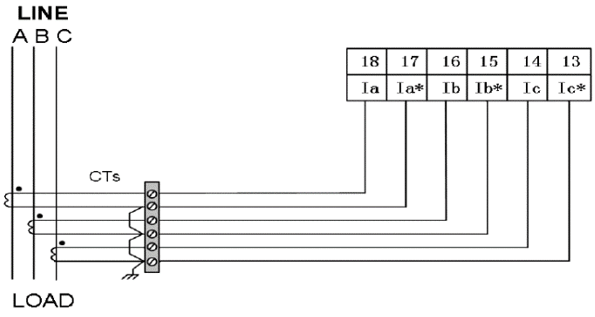

三相电流接线
