PD204Z网络电力仪表是一种具有可编程测量、显示、数字通讯和多种输出功能于一体的电力仪表。通过对电网中的电压、电流回路的交流采样，经过运算处理后实现对电网中三相电压、三相电流、有功功率、无功功率、功率因数、频率和四象限电能的高精度测量和显示；仪表具有多种扩展功能模块：数字通讯模块、数字量开关模块、电能脉冲模块和模拟输出模块，可根据需要灵活选用。RS485的数字接口可实现仪表组网络通讯功能；2路电能脉冲输出和1～4路模拟量（4～20mA）输出功能可实现电能和电量的变送输出功能；4～16路开关量输入和2～4路开关量输出功能可实现本地或远程的开关信号监测和控制输出功能（“遥信”和“遥控”功能）。
PD204Z 网络电力仪表具有极高的性能价格比，可以直接取代常规电力变送器、测量指示仪表、电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化的电网前端采集元件，PD204Z系列网络电力仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中，具有安装方便、接线简单、维护方便，工程量小、现场可编程设置输入参数、能够完成业界不同PLC、工业控制计算机通讯软件的组网。产品符合GB 22264.1-2008《安装式数字显示电测量仪表第1 部分：定义和通用要求》和企标Q/320281DEA02-2012中相关要求。
型号 | 基本功能 | 显示方式 | 扩展功能 | 开孔尺寸 | |||
数字通讯 | 电能脉冲 （标准配置） | 变送输出 （选择配置） | 开关量输入/输出 （选择配置） | ||||
PD204Z-2SY□ | 电力网络中U、I、P、Q、S、PF等 26种电量参数全部测量和电能计量 | LCD显示 | 标配一路RS485接口， MODBUS-RTU规约， 增强型（后缀加“+”）可配2路RS485接口； 可选PROFIBUS-DP（型号后缀加“P”） | 2路电能 脉冲输出 | 1路或4路4～20mA | 4路或6路开入 2路或4路开出 | 111×111mm |
PD204Z-2S4□ | 3排LED显示 | ||||||
PD204Z-9SY□ | LCD显示 | 91×91mm | |||||
PD204Z-9S4□ | 3排LED显示 | ||||||
PD204Z-3SY | LCD显示 | 1路4～20mA | 4路开关量输入 2路开关量输出 | 76×76mm | |||
PD204Z-3S4 | 3排LED显示 | ||||||
PD204Z-ASY | LCD显示 | 1路4～20mA (不能和2路DO同时选) | 4路开关量输入 2路开关量输出 | 67×67mm | |||
PD204Z-AS4 | 3排LED显示 | ||||||
PD204Z-2S4K | 3排LED显示 | 可同时监测16路开关输入状态 （无变送输出和开关量输出可选） | 111×111mm | ||||
PD204Z-2FY□ | 电力网络中全部电量参数测量以及 分时复费率电能计量 | LCD显示 | 1路或4路4～20mA | 4路或6路开入 2路或4路开出 | 111×111mm | ||
PD204Z-9FY□ | LCD显示 | 91×91mm | |||||
PD204Z-3FY□ | LCD显示 | 1路4～20mA | 4路开关量输入 2路开关量输出 | 76×76mm | |||
PD204Z-2HY□ | 电力网络中全部电量参数测量 以及谐波监测 | LCD显示 | 1路或4路4～20mA | 4路或6路开入 2路或4路开出 | 111×111mm | ||
PD204Z-9HY□ | LCD显示 | 91×91mm | |||||
PD204Z-3HY□ | LCD显示 | 1路4～20mA | 4路开关量输入 2路开关量输出 | 76×76mm | |||
PD204Z-2AY□ | 电力网络中全部电量参数测量、 分时复费率电能计量以及谐波监测 | LCD显示 | 1路或4路4～20mA | 4路或6路开入 2路或4路开出 | 111×111mm | ||
PD204Z-9AY□ | LCD显示 | 91×91mm | |||||
PD204Z-3AY□ | LCD显示 | 1路4～20mA | 4路开关量输入 2路开关量输出 | 76×76mm | |||
注：6方形和61方形仪表尺寸较小，无增强型，也不可选PROFIBUS-DP接口。
PD204Z-2AY PD204Z-9AY PD204Z-3AY
| ◇ 测量：三相电力网络的U、I、P、Q、S、PF、F等全部电量参数，电压、电流通道2～47次谐波含量监测。 |
PD204Z-2HY PD204Z-9HY PD204Z-3HY
| ◇ 测量：三相电力网络的U、I、P、Q、S、PF、F等全部电量参数，电压、电流通道2～47次谐波含量监测。 |
PD204Z-2SY | ◇ 测量：三相电力网络的U、I、P、Q、S、PF、F等全部电量参数。 |
PD204Z-2S4 | ◇ 测量：三相电力网络的U、I、P、Q、S、PF、F等全部电量参数。 |
技术参数 | 指标 | |
精度等级 | U、I、F为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级 | |
显示方式 | LCD/LED切换或循环显示（可编程设置） | |
电 源 | 工作范围 | AC、DC 85V～265V |
功 耗 | ≤8VA | |
输 入 测 量 | 网 络 | 三相四线、三相三线2CT、三相三线3CT |
额定值 | 线电压：AC100V（经PT）、380V、480V；电流：AC1A、5A（订货时标明电压、电流变比） | |
过负荷 | 持续：1.2倍 瞬时：电压2倍（10秒），电流10倍（5秒） | |
功 耗 | 电压回路功耗< 0.1VA（每相） 电流回路功耗< 0.5VA（每相） | |
阻 抗 | 电压回路阻抗> 500kΩ； 电流回路阻抗< 20mΩ | |
频 率 | 50Hz或60Hz(出口项目需标明电网频率) | |
谐 波 | 电压、电流2～47次谐波含量监测； 电压、电流各通道THD（总谐波失真）电力质量分析 | |
电能计量 | 正负有功、无功电能计量，复费率表可编程设置8个时段4种费率 | |
分时计量时钟准确度 | 误差≤0.5s/d | |
扩展功能 | 数字通讯接口 | 标配一路RS-485接口，MODBUS-RTU规约（增强型网络表可配2路RS485接口）； 可选PROFIBUS-DP接口（型号后缀加“P”） |
脉冲输出（标配） | 2路电能脉冲输出（集电极开路的光耦输出） | |
模拟量输出（选配） | 1路或4路DC 4～20mA的模拟量变送输出 | |
开关量输入（选配） | 4～16路开关量输入，干接点方式 | |
开关量输出（选配） | 2路或4路常开触点的继电器输出（增强型、6方形和61方形表为2路输出）， 继电器触点容量：AC220V/5A | |
工作环境 | -10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | |
隔离耐压 | 电源/输入/输出之间耐压>2kV | |
（1）辅助电源
 | 网络仪表具备通用的（AC/DC）电源输入接口，仪表极限的工作电压为AC/DC85～265V，请保证所提供的电源适用于该系列产品，以防止损坏产品。 |

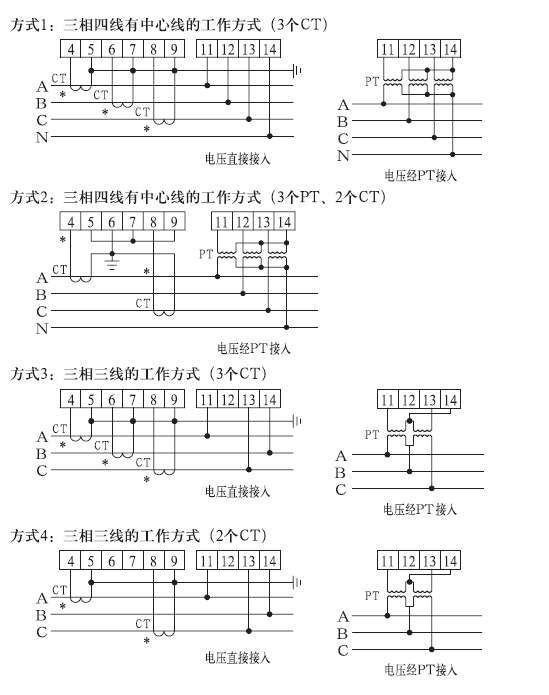

（2）信号输入：网络电力仪表采用了每个通道单独采集的计算方式，保证了使用时完全一致、对称，其具有多种接线方式，适用于不同的负载形式。
注：“*”为各相电流进线端，接CT二次的S1端，另一端可接地。
（3）功能输出：
◇ 电能脉冲输出、数字通讯（标配1路RS485接口，增强型可配2路RS485接口）
◇ 标准型42方形和96方形网络仪表可选输出功能（特殊选配组合需定制）

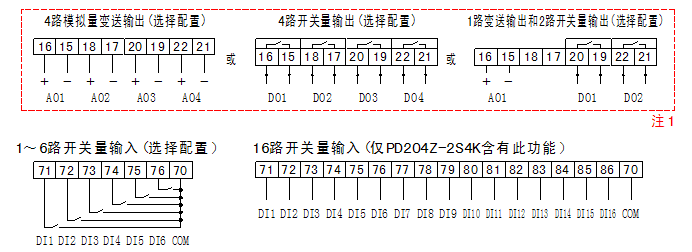

注1：由于接线端子的局限，网络电力仪表4路模拟量输出和4路开关量输出端子是复用的，一般不可以同时选4AO及4DO，可选4AO或4DO或1AO/2DO组合，用户可根据需要进行选用。

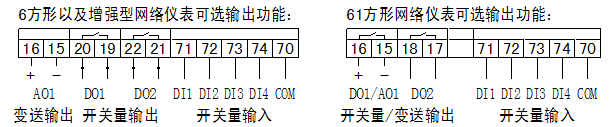

◇ 6方形、61方形以及增强型网络仪表可选输出功能（特殊选配组合需定制）
具体接线方式请参照产品随机接线图。
订货时，请详细写明所需产品的型号、辅助电源、输入变比、电力网络、输出要求、扩展功能模块以及订货数量等相关内容。
例：
型 号：PD204Z-2AY
辅助电源：AC 220V
输入变比：10kV/100V 500A/5A
电力网络：三相三线
通 讯：RS485/MODBUS-RTU
扩展功能：4路模拟量变送输出（需标清对应电量）和4路开关量输入
时段设置：按出厂默认设置或提具体要求
订货数量：10台
