PD20系列可编程电力仪表，适用于中高压或低压电力电网、自动化控制系统中对电流、电压、功率、频率、功率因数等常用电力参数的测量和显示，具有可编程设置PT或CT变比（通用性强）、多种屏装尺寸供选择、测量精度高、稳定性好、抗振动、工作电源交直流通用（AC/DC85～265V）等优点，可直接替代原有指针式仪表。产品符合GB 22264.1-2008《安装式数字显示电测量仪表第1 部分：定义和通用要求》和企标Q/320281DEA02-2012中相关要求。
PD20系列可编程电力仪表包含4个子系列产品，分别是X系列、K系列、D系列和S系列，区别如下：
X系列仪表是就地测量显示仪表，不具备“四遥”（遥测、遥信、遥控、遥调）功能；
K系列仪表是可编程通讯仪表，标配1路RS485通讯接口，支持MODBUS-RTU协议，具备“四遥”中遥测功能；
D系列仪表是数显变送仪表，标配1路DC4～20mA或DC4～12～20mA（正反向）等类型模拟量变送输出功能（输出给后台工控机监测），另可选配1路RS485通讯接口，支持MODBUS-RTU协议，也可具备“四遥”中遥测功能；
S系列仪表是数字式测控仪表，标配1路RS485通讯接口，支持MODBUS-RTU协议（遥测）；可选配2～4路开关量输入监测（遥信），可选配2路或3路继电器输出用作报警或遥控（三相表可选3路继电器输出）。
外形代号 | 壳体名称 | 面框 尺寸 | 屏装 配合尺寸 | 开孔尺寸 | 接线端子 有效间距 | 最小安装距离 | 安装总长 | 备 注 | |
a | b | ||||||||
1 | 16槽形 | 158×78 | 150×70 | 151×71 | 6.9 | 168 | 88 | 75 | |
2 | 42方形 | 120×120 | 110×110 | 111×111 | 6.9 | 130 | 130 | 71 | |
3 | 6方形 | 83×83 | 75×75 | 76×76 | 6.0 | 93 | 93 | 81.5 | |
5 | 5槽形 | 96×48 | 89.5×41.5 | 91×43 | 6.0 | 106 | 58 | 75 | |
9 | 96方形 | 96×96 | 90×90 | 91×91 | 6.0 | 106 | 106 | 90 | |
A | 61方形 | 74×74 | 66×66 | 67×67 | 6.0 | 84 | 84 | 90 | |
D | 微方形 | 48×48 | 44.5×44.5 | 46×46 | 6.0 | 58 | 58 | 77 | |
注： a --水平中心间距 b--垂直中心间距
产品名称 | 产品型号 | 输入信号 | □ - 可选外形代号 | ||||||
1 | 2 | 3 | 5 | 9 | A | D | |||
电流表 （LED显示） | PD204I-□*1 | 单相交流电流信号 | √ | √ | √ | √ | √ | √ | √ |
PD205I-□*1 | 单相直流电流信号 | √ | √ | √ | √ | √ | √ | √ | |
PD204I-□*4 | 三相交流电流信号 | √ | √ | √ | √ | √注4 | |||
电流表 （LCD显示） | PD204I-□*Y1 | 单相交流电流信号 | √ | √ | √ | √ | √ | ||
PD205I-□*Y1 | 单相直流电流信号 | √ | √ | √ | √ | √ | |||
PD204I-□*Y | 三相交流电流信号 | √ | √ | √ | √ | ||||
电压表 （LED显示） | PD204U-□*1 | 单相交流电压信号 | √ | √ | √ | √ | √ | √ | √ |
PD205U-□*1 | 单相直流电压信号 | √ | √ | √ | √ | √ | √ | √ | |
PD204U-□*4 | 三相交流电压信号 | √ | √ | √ | √ | √注4 | |||
电压表 （LCD显示） | PD204U-□*Y1 | 单相交流电压信号 | √ | √ | √ | √ | √ | ||
PD205U-□*Y1 | 单相直流电压信号 | √ | √ | √ | √ | √ | |||
PD204U-□*Y | 三相交流电压信号 | √ | √ | √ | √ | ||||
电流电压 组合表（LED） | PD204IU-□*4 | 三相电压电流信号 | √ | √ | √ | √ | |||
电流电压 组合表（LCD） | PD204IU-□*Y | 三相电压电流信号 | √ | √ | √ | √ | |||
有功功率表 （LED显示） | PD204P-□*1 | 三相电压电流信号 | √ | √ | √ | √ | √ | ||
无功功率表 （LED显示） | PD204Q-□*1 | 三相电压电流信号 | √ | √ | √ | √ | √ | ||
频率表 （LED显示） | PD204F-□*1 | 单相交流电压信号 | √ | √ | √ | √ | √ | ||
功率因数表 （LED显示） | PD204H-□*1 | 三相电压电流信号 | √ | √ | √ | √ | √ | ||
备注： 1、产品型号中“*”为仪表系列代号，可选X、K、D、S，具体功能区别见前页的“概述”中相关说明： 2、“√”表示可选用的外形； 3、以上外形仪表中，16槽形、5槽形、微方形三种外形的仪表，因端子局限不可选S系列测控表； 4、微方形壳体三相电流、电压表，只有X系列可选（没有通讯、变送、开关量输入输出）； 5、若需要超过4路开关量输入，则订货时需注明（周期需与我公司销售部确认）。 | |||||||||
单相电流表

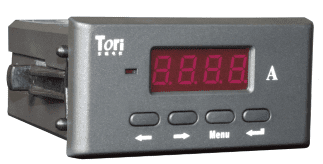

| 推荐型号： PD204I-9K1 PD204I-5K1 PD204I-AK1 PD204I-DK1 | 显示方式：单排数显 适用于出线固定柜：PD204I-9K1 PD204I-5K1 适用于出线抽屉柜：PD204I-AK1 PD204I-DK1 |
单相电压表

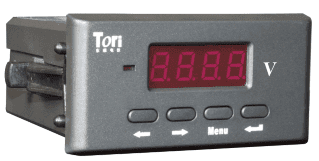

| 推荐型号： PD204U-9K1 PD204U-5K1 PD204U-AK1 PD204U-DK1 | 显示方式：三排数显 适用于出线固定柜：PD204I-2K4 PD204I-9K4 适用于出线抽屉柜：PD204I-3K4 PD204I-AK4 |
三相电流表
| 推荐型号： PD204I-2K4 PD204I-9K4 PD204I-3K4 PD204I-AK4 | 显示方式：三排数显 适用于出线固定柜：PD204I-2K4 PD204I-9K4 适用于出线抽屉柜：PD204I-3K4 PD204I-AK4 |
三相电压表

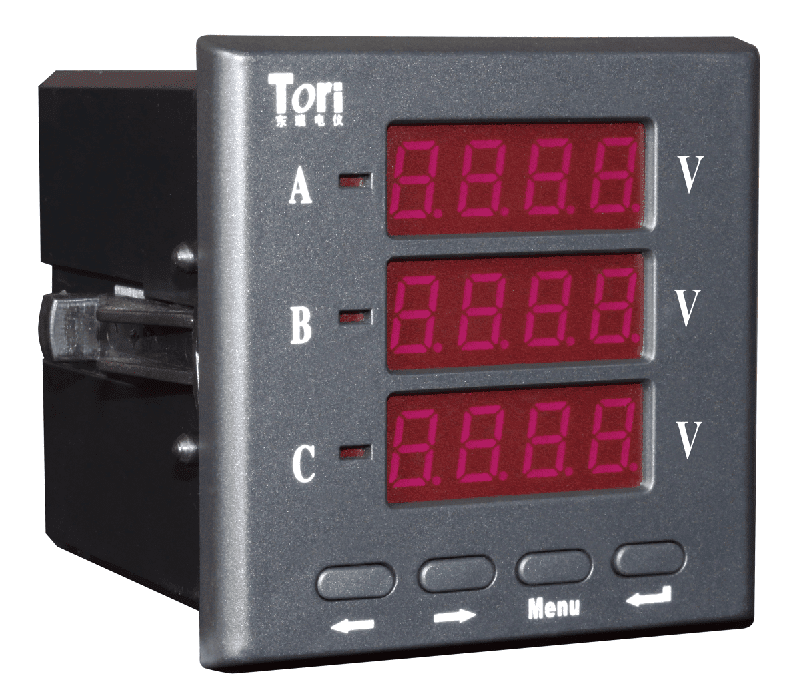

| 推荐型号： PD204U-2K4 PD204U-9K4 PD204U-3K4 PD204U-AK4 | 显示方式：三排数显 适用于出线固定柜：PD204U-2K4 PD204U-9K4 适用于出线抽屉柜：PD204U-3K4 PD204U-AK4 |
三相功率表
| 推荐型号： PD204P-9K1 PD204Q-9K1 PD204P-2K1 PD204Q-2K1 | 显示方式：单排数显 适用于出线固定柜：PD204P-9K1 PD204Q-9K1 PD204P-2K1 PD204Q-2K1 |
三相功率因数表
| 推荐型号： PD204H-2K1 PD204H-9K1 PD204H-1K1 | 显示方式：单排数显 适用于出线固定柜：PD204H-2K1 PD204H-9K1 PD204H-1K1 |
技术参数 | 指标 | ||
电源 | 工作范围 | AC、DC 85～265V | |
功耗 | < 8VA | ||
输入 | 标称输入 | 电流 | AC1A、AC5A（经CT输入），DC4～20mA(采集变频器输出信号)等 |
电压 | AC100V(经PT输入)、AC380V、AC480V、DC0～75mV（经分流器输入）等 | ||
过量程 | 持续：1.2倍； 瞬时：电流10倍（5秒），电压2倍（10秒） | ||
频率 | 50Hz或60Hz(出口项目需标明电网频率) | ||
数字通讯 | K系列、S系列标配一路RS-485接口，支持MODBUS-RTU规约； D系列可选一路RS-485接口，支持MODBUS-RTU规约； | ||
变送输出(D系列标配) | 额定值（注） | DC4～20mA、DC4～12～20mA等模拟量变送输出 | |
负载电阻 | RL<510Ω | ||
开关量输入（S系列选配） | 4路开关量输入（干接点方式），Ri<500ω为接通；ri>100kΩ为断开 | ||
开关量输出 (S系列选配) | 报警输出（可设） | 开关量输出可设置为电量的高、低越限报警输出 | |
通讯分、合闸（可设） | 开关量输出可设置为RS485接口遥控分、合闸形式 | ||
输出路数及容量 | 2路或3路继电器输出(三相表可选3路)；继电器触点容量：AC250V/5A | ||
精度等级 | 测量、变送输出常规为0.5级（0.2级需定制） | ||
显示 | 4位半或4位红色LED显示或白底黑字高亮LCD显示 | ||
隔离耐压 | 电源/输入/输出之间耐压> 2kV | ||
绝缘电阻 | ≥100MΩ | ||
平均无故障工作时间 | ≥50000h | ||
工作环境条件 | -10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | ||
注：
1、输入与输出对应关系一般为输入信号标称值0～100%对应变送输出4～20mA，有特殊要求（如功率表、直流表需正、反向变送输出）需对应输出DC4～12～20mA时，务必特殊说明。
2、考虑到用户的接收设备有可能不监测20mA以上的信号，电压输入信号标称值0～120%对应变送输出4～20mA。

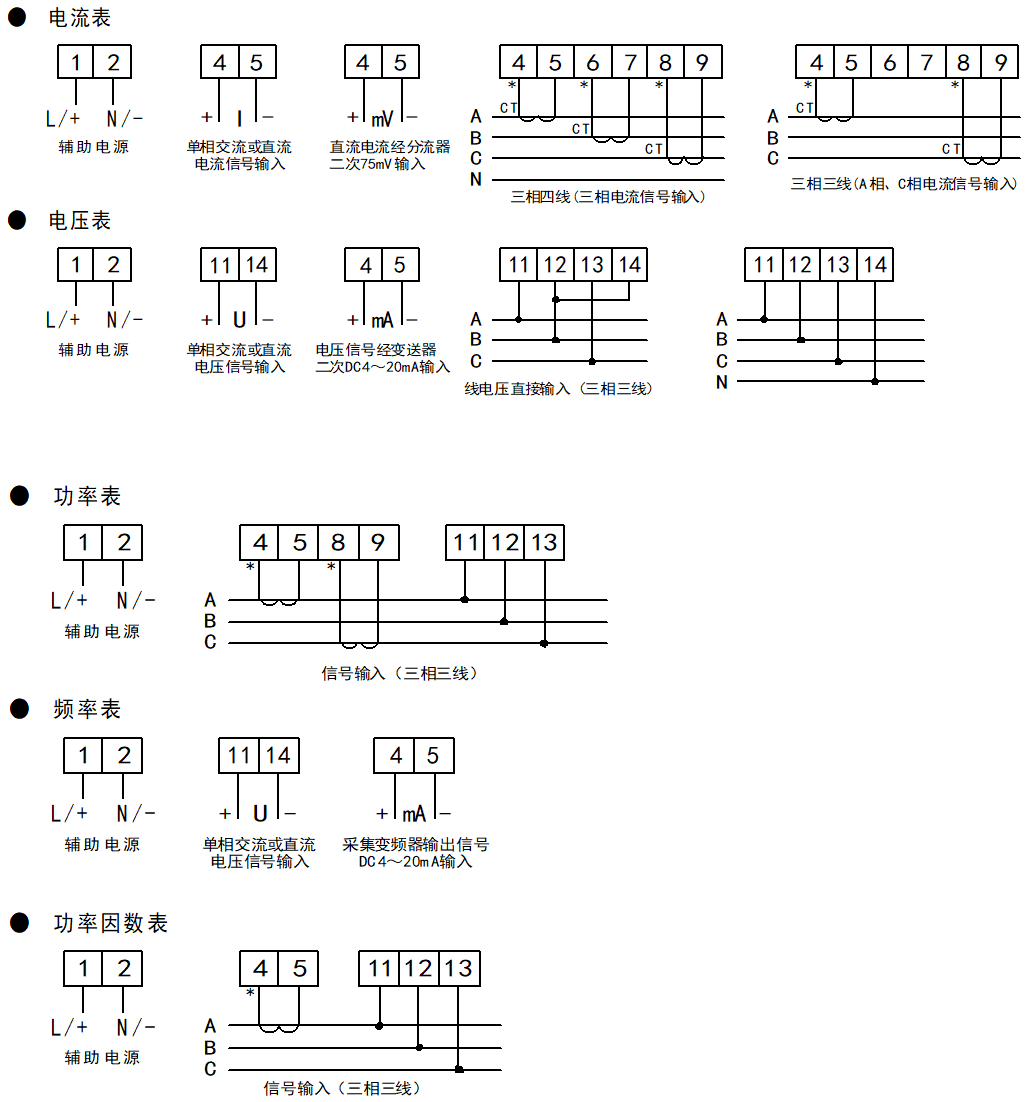

（1）辅助电源及信号输入
注1：“*”为各相电流进线端，接CT二次的S1端，另一端接S2后再接地；
注2：三相电压表三相三线接线可按图中所示，或B相线不接12#端子直接接到14#端子。

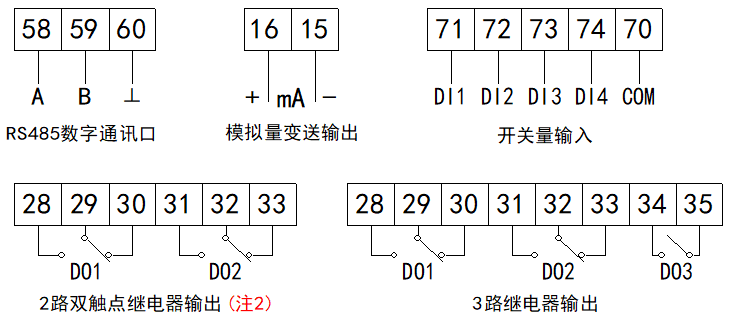

（2）选配功能
注1：K系列、S系列、D系列仪表可配1路RS485通讯，RS485通讯接线端子中的60#端子为通讯地（6方形、61方形和微方形表无60#端子），可连接屏蔽线的屏蔽层或不接线，不可接柜体地（否则打耐压或雷击时易损坏仪表通讯口）；
注2：S系列可选DI、DO模块，双触点继电器输出形式中29#、32#为公共端，其中6方形和61方形表只有单触点继电器输出（没有常闭触点）；16槽形、5槽形、微方形三种外形的仪表，因端子局限不可选S系列测控表；
注3：D系列仪表标配一路DC4~20mA变送输出，X系列、K系列、S系列仪表不具备DC4~20mA变送输出。
具体接线方式请参照产品随机接线图。
订货时，请详细写明所需产品的型号、辅助电源、输入变比、电力网络、输出功能、订货数量等相关内容。
例1：
型 号：PD204I-3S4
辅助电源：AC 220V
变 比：200A/5A
电力网络：三相四线（3CT）
选配功能：1路RS485、4DI、3DO
订货数量：5台
例2：
型 号：PD204P-9K1
辅助电源：DC 220V
输入变比：10kV/100V 200A/5A
电力网络：三相三线
数字通讯：1路RS485(MODBUS-RTU规约)
订货数量：10台
