PD204E系列产品是一种具有可编程测量、显示、数字通讯和电能脉冲输出等功能的多功能电力仪表，能够完成电量测量、电能计量、数据显示、采集及传输，可广泛应用于变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。测量精度为0.5级，实现LED现场显示和远程RS-485数字接口通讯、采用MODBUS-RTU通讯规约，也可选择PROFIBUS-DP接口进行高速通讯。产品符合GB 22264.1-2008《安装式数字显示电测量仪表第1 部分：定义和通用要求》和企标Q/320281DEA02-2012中相关要求。
型号 | 测量/计量 | 显示方式 | 数字通讯 | 电能脉冲 （标准配置） | 开孔尺寸 |
PD204E-2S4 | 三相电力网络中U、I、P、Q、S、PF等 26种电量参数全部测量和电能计量 | 3排LED切换或循环显示 | 标配一路RS-485接口，MODBUS-RTU规约； 可选PROFIBUS-DP接口 （型号后缀加“P”） | 2路电能 脉冲输出 | 111×111mm |
PD204E-9S4 | 91×91mm | ||||
PD204E-3S4 | 76×76mm | ||||
PD204E-AS4 | 67×67mm | ||||
PD204E-2S7 | 四象限电能计量 | 111×111mm | |||
PD204E-9S7 | 91×91mm | ||||
PD204E-2S9□ | 测量三相电流和有功电能计量； 后缀加“A”则有功电能计量变成无功电能计量； 后缀加“B”则增加三相电压测量显示功能 | 1路有功电能 脉冲输出 | 111×111mm | ||
PD204E-9S9□ | 91×91mm | ||||
PD204E-3S9□ | 76×76mm | ||||
PD204E-AS9□ | 67×67mm | ||||
PD204E-9S1 | 单相电网中U、I、F、P、Q、PF等 电量参数全部测量和有功、无功电能计量 | 2路电能 脉冲输出 | 91×91mm | ||
PD204E-3S1 | 76×76mm | ||||
PD204E-AS1 | 67×67mm |
PD204E-AS4 PD204E-9S4 PD204E-3S4
| ◇ 测量：三相电力网络的U、I、P、Q、S、PF等全部电量参数。 |
PD204E-2S7
| ◇ 计量：四象限电能计量（有功电能吸收和释放、无功电能感性和容性）。 |
PD204E-AS9B | ◇ 测量：三相电压、三相电流。 |
PD204E-AS1 | ◇ 测量：单相电力网络的U、I、F、P、Q、PF等全部电量参数。 |
技术参数 | 指标 | |
精度等级 | U、I、F为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为2级 | |
显示方式 | 红色LED切换或循环显示（可编程设置） | |
电 源 | 工作范围 | AC、DC 85V～265V |
功 耗 | ≤5VA | |
输 入 测 量 | 网 络 | 三相四线、三相三线2CT、三相三线3CT、单相 |
额定值 | 线电压：AC100V（经PT）、380V、480V；电流：AC1A、5A（订货时标明电压、电流变比） | |
过负荷 | 持续：1.2倍 瞬时：电压2倍（10秒），电流10倍（5秒） | |
功 耗 | 电压回路功耗<0.1VA（每相） 电流回路功耗< 0.5VA（每相） | |
阻 抗 | 电压回路阻抗> 500kΩ； 电流回路阻抗< 20mΩ | |
频 率 | 50Hz或60Hz(出口项目需标明电网频率) | |
电能计量 | 正负有功、无功电能计量 | |
输出 | 数字通讯接口 | 标配一路RS-485接口，MODBUS-RTU规约；可选PROFIBUS-DP接口（型号后缀加“P”） |
脉冲输出（标配） | 1路或2路电能脉冲输出（集电极开路的光耦输出） | |
工作环境 | -10～60℃，相对湿度≤93%，无腐蚀气体，海拔高度≤2500m | |
隔离耐压 | 电源/输入/输出之间耐压>2kV | |

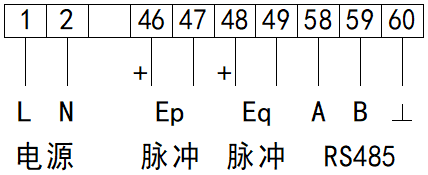

◇ 辅助电源、电能脉冲输出、数字通讯
注：60#端子为通讯地，可接屏蔽线的屏蔽层或不接线，切不可接柜体地（否则打耐压或雷击时易损坏仪表通讯口）。

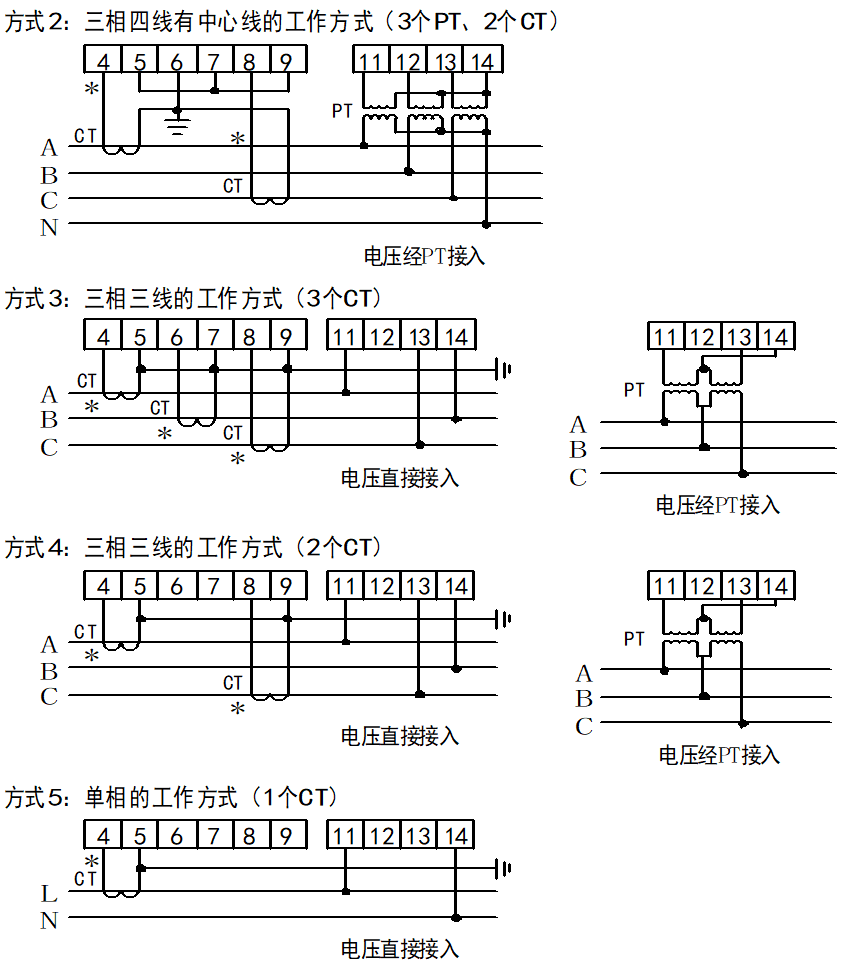

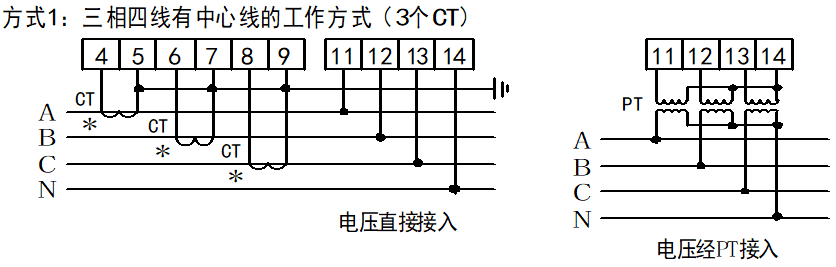

信号输入
注：“*”为各相电流进线端，接CT二次的S1端，另一端可接地。
具体接线方式请参照产品随机接线图。
应用说明
输入电压应不高于产品的额定输入电压（100V或380V）的120％，否则应考虑使用PT。
标准额定输入电流为5A，大于5A的情况应使用外部CT。如果使用的CT上连有其它仪表，接线应采用串接方式。
要确保输入电压、电流接线正确（按样本的标准接线方式），相序一致，否则会出现功率显示和电能计量错误。
仪表的编程设置，输入网络NET应该同所测量的负载的接线方式一致，不然会导致仪表测量显示的电压或功率不正确。输入网络NET设置为三相三线时，电压测量和显示的为线电压；设置为三相四线时，电压测量和显示的为相电压，可切换显示线电压。
订货时，请详细写明所需产品的型号、辅助电源、输入变比、电力网络、输出要求、订货数量等相关内容。
例1：
型 号：PD204E-2S4
辅助电源：AC 220V
输入变比：10kV/100V 500A/5A
电力网络：三相三线
通 讯：RS485/MODBUS-RTU
订货数量：10台
例2：
型 号：PD204E-9S4
辅助电源：AC 220V
输入变比：220V/380V（相/线电压） 200A/5A
电力网络：三相四线
通 讯：RS485/MODBUS-RTU
订货数量：5台
