适用于单回路剩余电流的传感探测，与测控装置配合使用；
采用环氧树脂浇注，稳定性好；
采用超微晶材质，线性度好、灵敏度高，测量精度0.5级；
额定一次电流：1000mA，额定二次电流：0.5mA；
最大传输距离为20米；

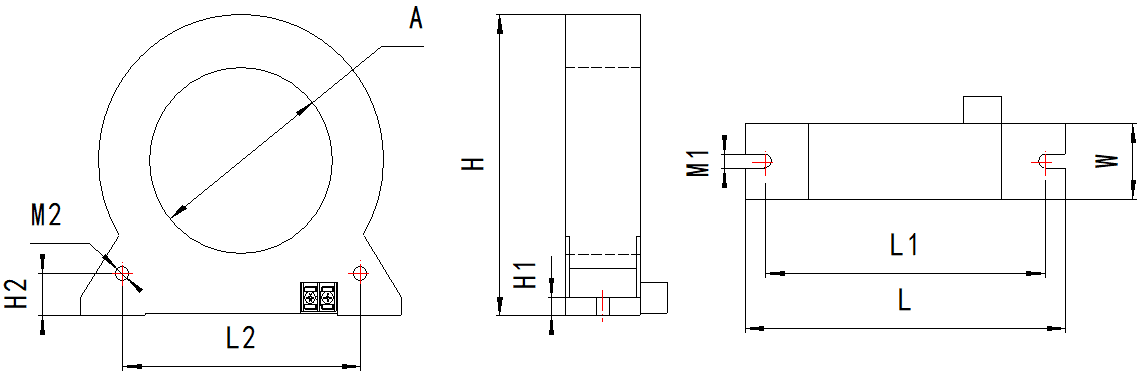

●圆孔型剩余电流互感器（适用电缆穿芯）外形尺寸
规格型号 | 外形尺寸 | 穿孔尺寸 | 底座安装尺寸 | 侧面安装尺寸 | 建议应用 电流系统 | ||||||
L | W | H | A | L1 | M1 | H1 | L2 | M2 | H2 | ||
TR-FR160 | 98 | 28 | 86 | Φ46 | 87 | 5 | 6 | 72 | Φ5 | 14 | 0~200A |
TR-FR400 | 140 | 32 | 130 | Φ80 | 124 | 6 | 8 | 105 | Φ6 | 18 | 0~400A |
TR-FR630 | 167 | 32 | 148 | Φ100 | 153 | 6 | 8 | 129 | Φ6 | 22 | 0~630A |
TR-FR1000 | 188 | 32 | 172 | Φ120 | 170 | 6 | 8 | 142 | Φ6 | 20 | 0~1000A |
TR-FR1250 | 225 | 32 | 206 | Φ150 | 206 | 6 | 10 | 178 | Φ6 | 34 | 0~1250A |
TR-FR1500 | 296 | 40 | 274 | Φ200 | 226 | 6 | 12 | 278 | Φ8 | 44 | 0~1500A |

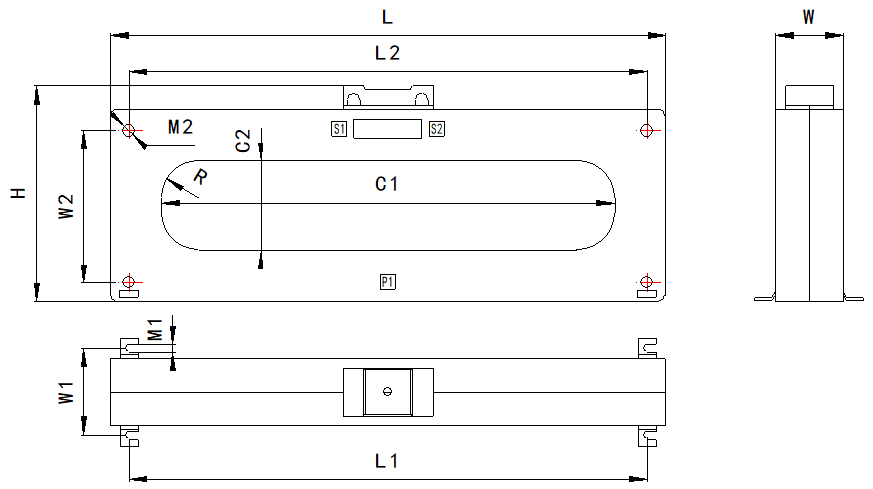

●方孔型剩余电流互感器（适用电缆或铜排穿芯）外形尺寸
规格型号 | 外形尺寸 | 穿孔尺寸 | 底座安装尺寸 | 侧面安装尺寸 | 建议应用电流系统 | ||||||
L | W | H | C1×C2 | L1 | W1 | M1 | L2 | W2 | M2 | ||
TR-FR250F | 198 | 45 | 99 | 150×35 | 177 | 58 | 5 | 0~250A | |||
TR-FR630F | 288 | 45 | 134 | 220×50 | 261 | 58 | 5 | 0~630A | |||
TR-FR1000F | 367 | 45 | 144 | 300×60 | 343 | 97 | 8 | 342.5 | 102.5 | Φ8 | 0~1000A |
TR-FR1600F | 504 | 60 | 240 | 400×120 | 472 | 112 | 8 | 472 | 192 | Φ8 | 0~1600A |
TR-FR3200F | 612 | 60 | 288 | 500×160 | 580 | 112 | 8 | 580 | 240 | Φ8 | 0~3200A |

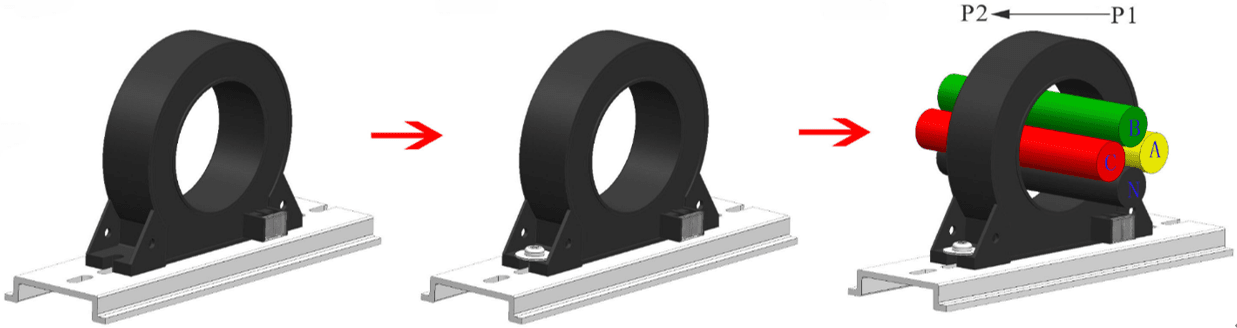

●圆孔型剩余电流互感器（适用电缆穿芯）安装方式
TR-FR圆孔型剩余电流互感器一般采用底座安装方式，只要在柜内合适的位置，开2个间距为L1，直径=M1+1mm的圆孔（L1和M1的具体尺寸根据型号查外形尺寸表确定，也可安装在导轨上），用两个配套螺栓穿过平垫和固定孔，配合螺母把剩余电流互感器固定住，馈线回路的A、B、C、N电缆线必须要同一方向同时穿过剩余电流互感器(电机回路，同一方向同时穿过A、B、C三相电缆线即可)，P1进P2出。

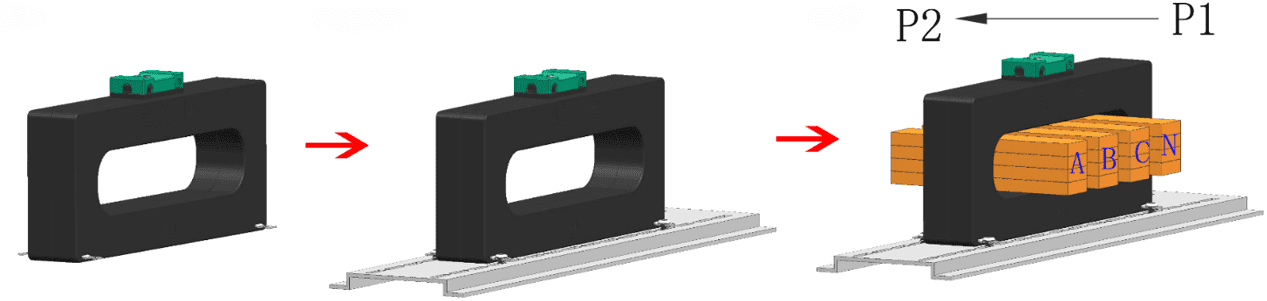

●方孔型剩余电流互感器（适用电缆或铜排穿芯）安装方式
TR-FR方孔型剩余电流互感器配套有安装支架，只要在柜内合适的位置开四个间距为L1×W1，直径=M1+1mm的圆孔（L1、W1和M1的具体尺寸根据型号查外形尺寸表确定），用四个配套螺栓穿过平垫和固定孔，配合螺母把剩余电流互感器固定住，馈线回路的A、B、C、N铜排必须同一方向同时穿过剩余电流互感器(电机回路，同一方向同时穿过A、B、C三相铜排即可)，P1进P2出。
