功能特点
具备1路或多路剩余电流实时监测和报警保护功能；
可实时监测箱体或各相电缆温度，具备报警保护功能；
采用大屏幕LCD显示监控回路的剩余电流、温度等实时数据和运行信息；
“运行”、“报警”、“故障”等LED指示灯，直观指示监控回路的工作状态；
具有开机自检、手动自检功能，用以检查声光报警的电气完好性；
可以灵活设定剩余电流、温度的报警值和延时动作时长；
智能诊断探测器与剩余电流互感器、温度传感器之间的连接是否存在断线、短路等故障；
声、光报警，可以本地或远程（监控设备）手动消音或复位；
采用现场总线通讯技术（RS485接口/MODBUS协议），与监控设备进行远程通讯；
技术参数 | 性能指标 | |
显示方式 | LCD切换或循环显示（可编程设置） | |
工作 电源 | 工作电源范围 | AC/DC：85V～265V |
功耗 | < 5VA | |
剩余 电流 保护 | 输入范围及精度 | 输入范围：AC 0～1000mA，分辨率：1mA，准确度：±1% |
报警设定范围 | AC 300～1000mA(连续可调，步长：1mA) | |
报警延时时间 | 0～999.9S | |
温度 保护 | 输入范围及精度 | 0～150℃，分辨率：1℃，误差：±1℃ |
报警设定范围 | 45～120℃(连续可调，步长：1℃) | |
报警延时时间 | 0～999.9S | |
电量 测量 | 输入 | 线电压：AC380V、AC100V(经PT)等，电流：AC5A、AC1A |
精度等级 | U、I、F为0.2级，P、Q、PF、Ep为0.5级，Eq为2.0级 | |
通讯接口 | RS-485通讯，MODBUS-RTU协议，波特率：2400～19200bps | |
开关量输入 | 内激励方式。 | |
开关量输出 | 继电器输出形式，容量：AC 250V/5A，DC 30V/5A | |
安全 | 绝缘电阻 | 输入、输出、电源对机壳>100MΩ |
交流耐压 | 辅助电源、输入信号、输出信号之间>2kV | |
外壳防护等级 | IP30 | |
环境 | 温度 | 工作：-10℃～55℃，储存：-25℃～70℃ |
相对湿度 | ≤93%，无凝露、无腐蚀性气体场所 | |
海拔 | ≤2500m | |
安装方式 | 面板嵌入式安装（开孔尺寸：91×91mm） | |
功能 型号 | TRFA-901-□ | ||||||||||
L1T1 | L1T3 | L4 | T4 | L4T4 | L8T8 | L10 | L12 | Z | ZE | ||
在线 监测 | 剩余电流 | 1路 | 1路 | 4路 | - | 4路 | 8路 | 10路 | 12路 | 1路 | 1路 |
温度 | 1路 | 3路 | - | 4路 | 4路 | 8路 | - | - | 1路 | 1路 | |
保护 功能 | 剩余电流保护 | √ | √ | √ | - | √ | √ | √ | √ | √ | √ |
温度保护 | √ | √ | - | √ | √ | √ | - | - | √ | √ | |
电量测量（U、I、Ep、Eq） | - | - | - | - | - | - | - | - | √ | √ | |
事件记录 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |
数字通讯（RS485接口） | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 2路 | 2路 | |
开关量输入（DI） | - | - | - | - | - | - | - | - | 2路 | 2路 | |
继电器输出（DO） | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 | 2路 | 2路 | |
显示方式 | 大屏幕LCD显示 | LED | |||||||||
外形尺寸 | 96×96×89.8mm | 96×96×108.3mm | |||||||||
注1：表格中打“√”表示具备此项功能，“-” 表示不具备此项功能；其中剩余电流监测保护和温度监测保护功能，需要配套对应数量的TR-FR剩余电流互感器（按电流区分尺寸大小）和TR-FT温度传感器。
注2：以上表格中所列为常用的规格型号，若有特殊组合要求（剩余电流L+温度T，总路数不大于16路），可与我公司工程技术部联系（0510-86250305或80620056）。

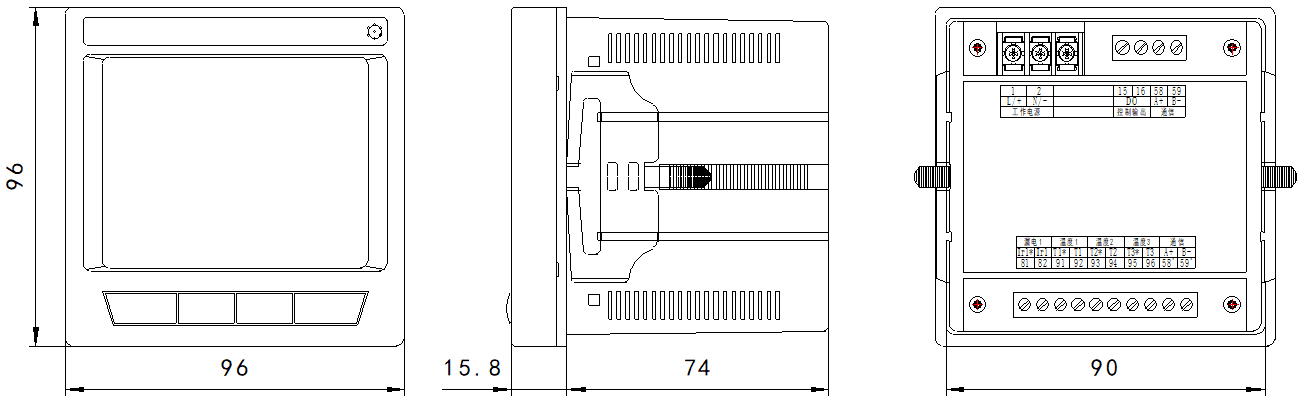

注：在线监测的路数（剩余电流+温度）≤4路的监控探测器，安装深度为74mm；
在线监测的路数（剩余电流+温度）> 4路或具有主回路电流等测量功能的监控探测器，安装深度为92.5mm(增加了扩展的插拔式端子18.5mm)。
安装方式

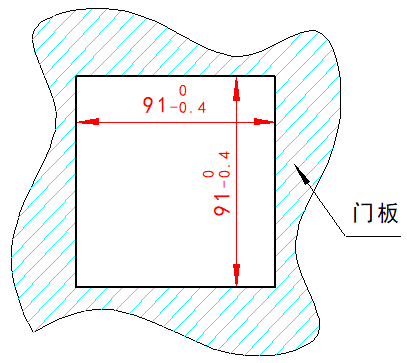

TRFA-901电气火灾监控探测器，采用面板嵌入式安装方式，在配电柜或配电箱的门板上预先开一个91×91mm的方孔，拔下探测器两侧的固定卡，把探测器从门板正面放入安装孔中，再用配套的固定卡插入探测器两侧的卡槽，然后前推，把探测器可靠地固定在门板上。

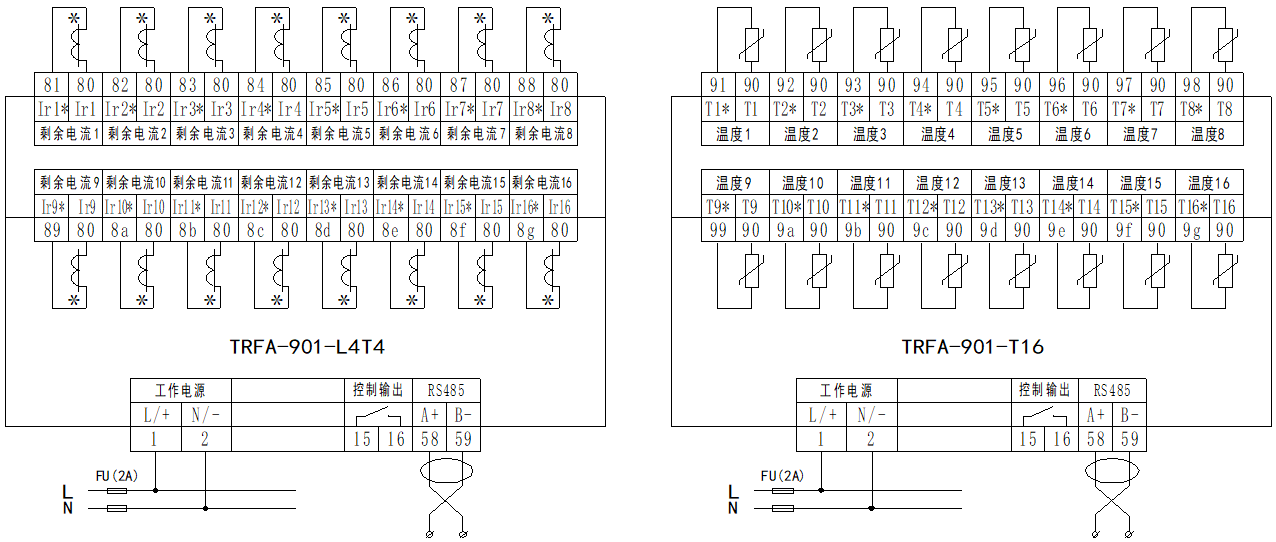

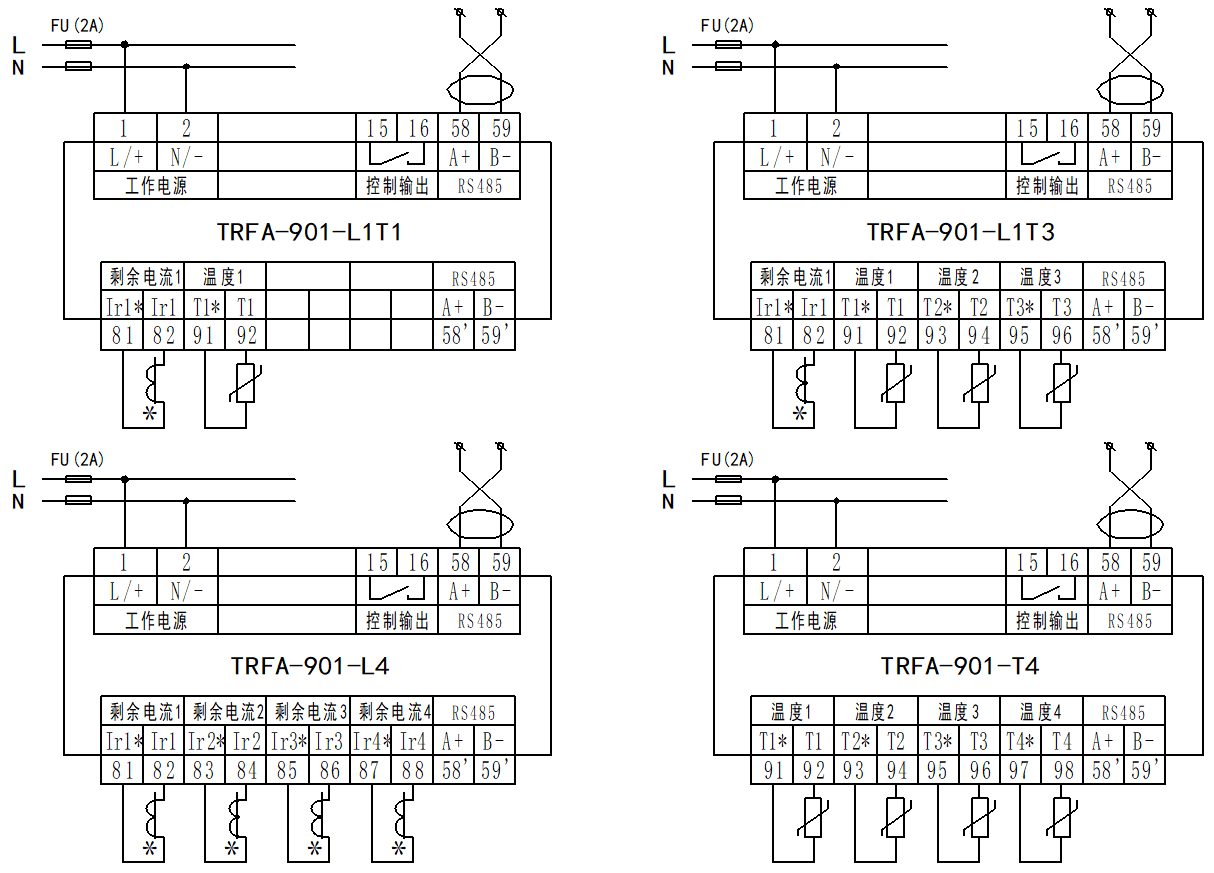

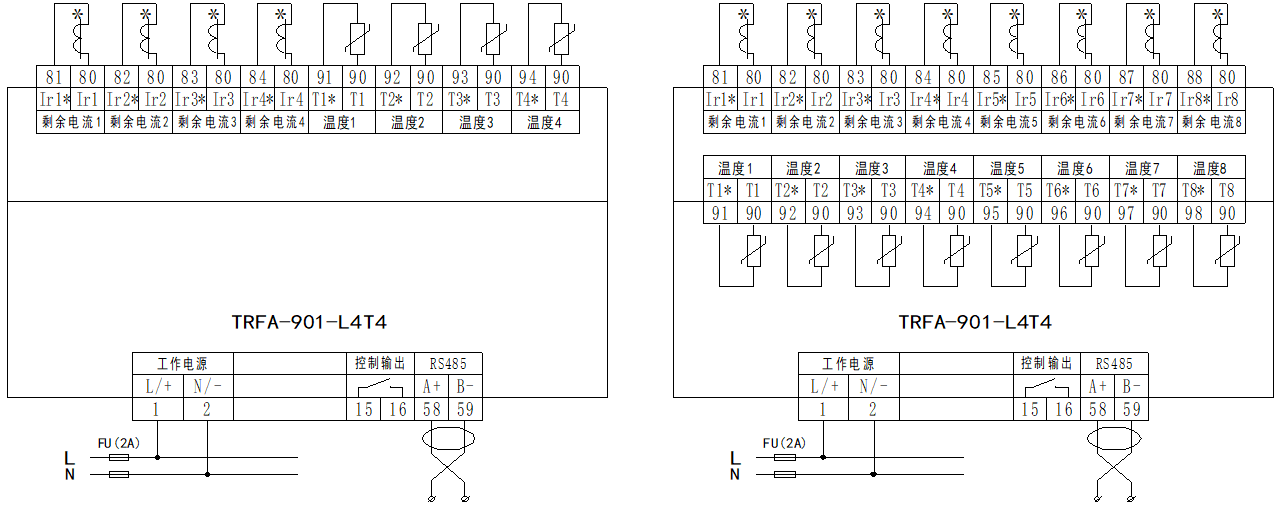

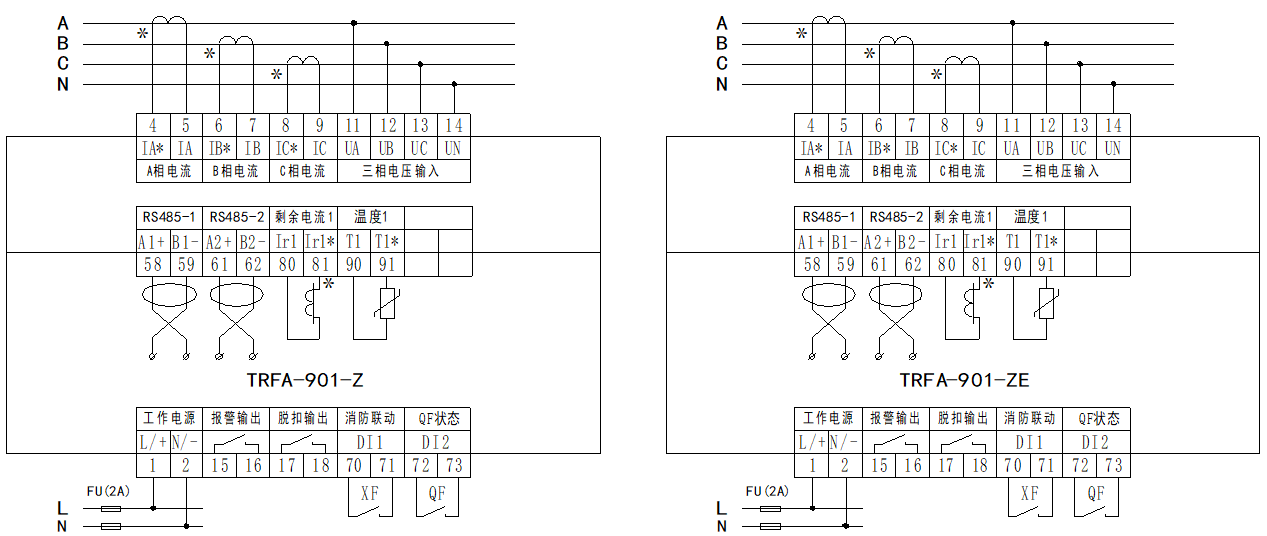

接线示意图
注1：图中58、59端子分别是RS485通讯端口的A+、B-，58’、59’是通讯线备用并接端子（内部分别与58、59端子接通）；单路通讯线引接到端子排时，建议接58、59端子。
注2：在线监测的路数（剩余电流+温度）> 4路和具有主回路电流等测量功能的监控探测器，80#端子是剩余电流输入的公共端号，81~8g端子分别对应第1~第16路剩余电流输入端；
90#端子是温度信号输入的公共端号，91~9g端子分别对应第1~第16路温度信号输入端。
