功能特点
具备1路或多路剩余电流实时监测和报警保护功能；
可实时监测箱体或各相电缆温度，具备报警保护功能；
采用高亮红色LED显示监控回路的剩余电流、温度等实时数据和运行信息；
“运行”、“报警”、“故障”等LED指示灯，直观指示监控回路的工作状态；
具有开机自检、手动自检功能，用以检查声光报警的电气完好性；
可以灵活设定剩余电流、温度的报警值和延时动作时长；
智能诊断探测器与剩余电流互感器、温度传感器之间的连接是否存在断线、短路等故障；
声、光报警，可以本地或远程（监控设备）手动消音或复位；
采用现场总线通讯技术（RS485接口/MODBUS协议），与监控设备进行远程通讯；
技术参数 | 性能指标 | |
显示方式 | 红色LED切换或循环显示（可编程设置） | |
工作 电源 | 工作电源范围 | AC/DC：85V～265V |
功耗 | < 5VA | |
剩余 电流 保护 | 输入范围及精度 | 输入范围：AC 0～1000mA，分辨率：1mA，准确度：±1% |
报警设定范围 | AC 300～1000mA(连续可调，步长：1mA) | |
报警延时时间 | 0～999.9S | |
温度 保护 | 输入范围及精度 | 0～150℃，分辨率：1℃，误差：±1℃ |
报警设定范围 | 45～120℃(连续可调，步长：1℃) | |
报警延时时间 | 0～999.9S | |
通讯接口 | RS-485通讯，MODBUS-RTU协议，波特率：2400～19200bps | |
开关量输出 | 继电器输出形式，容量：AC 250V/5A，DC 30V/5A | |
安全 | 绝缘电阻 | 输入、输出、电源对机壳>100MΩ |
交流耐压 | 辅助电源、输入信号、输出信号之间>2kV | |
外壳防护等级 | IP30 | |
环境 | 温度 | 工作：-10℃～55℃，储存：-25℃～70℃ |
相对湿度 | ≤93%，无凝露、无腐蚀性气体场所 | |
海拔 | ≤2500m | |
安装方式 | 卡装在35mm导轨上 | |
功能 型号 | TRFA-902-□ | ||||
L1T1 | L1T3 | L4 | T4 | ||
在线 监测 | 剩余电流 | 1路 | 1路 | 4路 | - |
温度 | 1路 | 3路 | - | 4路 | |
保护 功能 | 剩余电流保护 | √ | √ | √ | - |
温度保护 | √ | √ | - | √ | |
事件记录 | √ | √ | √ | √ | |
数字通讯（RS485接口） | 1路 | 1路 | 1路 | 1路 | |
继电器输出（DO） | 1路 | 1路 | 1路 | 1路 | |
显示方式 | 红色LED切换显示 | ||||
外形尺寸 | 75×86×65mm | ||||
注1：表格中打“√”表示具备此项功能，“-” 表示不具备此项功能；其中剩余电流监测保护和温度监测保护功能，需要配套对应数量的TR-FR剩余电流互感器（按电流区分尺寸大小）和TR-FT温度传感器。
注2：以上表格中所列为常用的规格型号，若有特殊组合要求（剩余电流L+温度T，总路数不大于4路），可与我公司工程技术部联系（0510-86250305或80620056）。

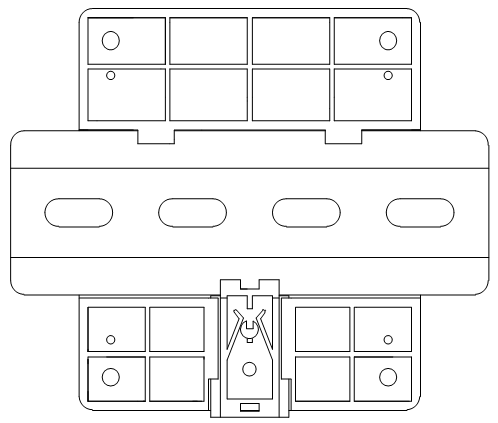

安装方式（导轨卡装）
TRFA-902电气火灾监控探测器，采用35mm标准导轨卡装方式，在配电柜或配电箱内的合适位置先固定卡装探测器的35mm标准导轨，TRFA-902监控探测器背面的固定用滑块拉出至外侧（见外形尺寸背视图状态），再把TRFA-902监控探测器钩挂在导轨上，最后向内侧推动探测器上的滑块，把探测器卡牢在导轨上即可。

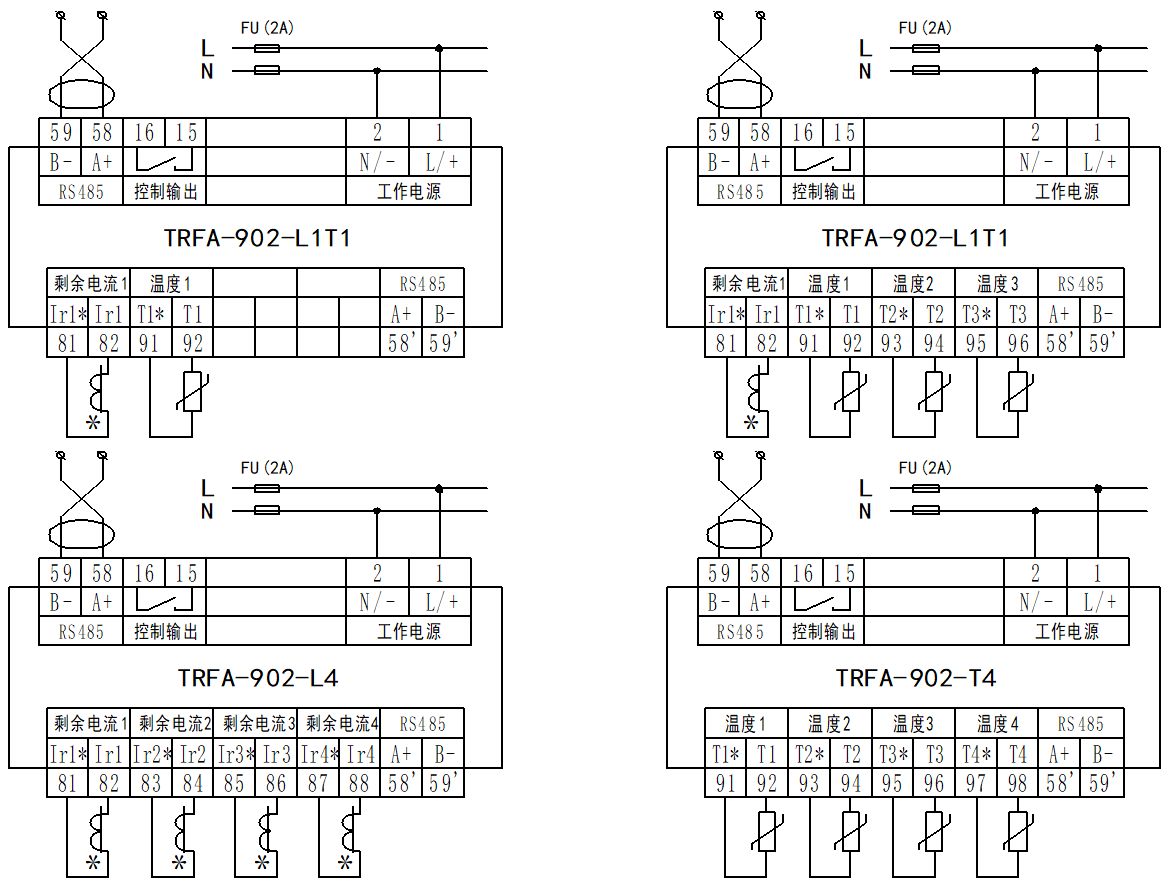

TRFA-902接线示意图
